400G PAM4 অ্যাক্টিভ মডিউল পারফরম্যান্স ইভালুয়েশন টেস্ট বোর্ড ইন QSFPDD প্যাকেজ

QSFPDD প্যাকেজে 400G PAM4 অ্যাক্টিভ মডিউল পারফরম্যান্স মূল্যায়ন পরীক্ষা বোর্ড

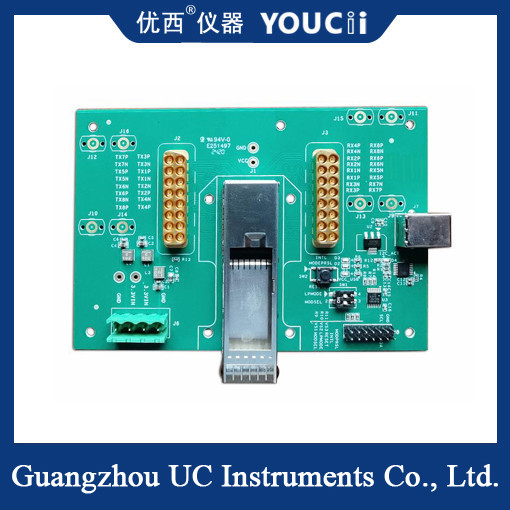

U9608 টেস্ট বোর্ড একটি পরীক্ষা ডিভাইস যাতে বিভিন্ন উন্নত বৈশিষ্ট্য রয়েছে। এখানে U9608 টেস্ট বোর্ডের কিছু প্রধান বৈশিষ্ট্য দেওয়া হলো:

1. প্যাকেজ ইন্টারফেস: এটি QSFPDD প্যাকেজ ইন্টারফেস গ্রহণ করে, যা বিশেষভাবে QSFPDD 400G PAM4 অপটিক্যাল মডিউলের জন্য উপযুক্ত।
2. বাউড রেট সমর্থন: U9608 টেস্ট বোর্ড 25GBd থেকে 28GBd পর্যন্ত PAM4 বাউড রেট সমর্থন করে।
3. বৈদ্যুতিক ইন্টারফেসের প্রকার: TX এবং RX এর বৈদ্যুতিক ইন্টারফেসের জন্য, এটি একটি 40GHz 2x8 মাল্টি-কোaxial সংযোগকারী ব্যবহার করে এবং ইনপুট এবং আউটপুটের জন্য CML স্তর ব্যবহার করে।
4. কারেন্ট এবং ভোল্টেজ মনিটরিং: টেস্ট বোর্ড রিয়েল-টাইম কারেন্ট মনিটরিং এবং ওভারকারেন্ট সুরক্ষা সমর্থন করে। এছাড়াও, এটি সরবরাহ ভোল্টেজের পুল পরীক্ষা সমর্থন করে এবং ভোল্টেজ পরিসীমা 2.8V থেকে 4.0V পর্যন্ত সমন্বয় করা যেতে পারে। এর মানে হল এটি মডিউল পুলের সর্বনিম্ন 3.0V এবং সর্বোচ্চ 3.6V ভোল্টেজ প্রেসার পরীক্ষা পূরণ করতে পারে। একই সময়ে, এটির একটি ভোল্টেজ রিয়েল-টাইম মনিটরিং ফাংশনও রয়েছে, ডিফল্ট আউটপুট হল 3.3V, এবং বর্তমান মডিউলের কারেন্ট অনুযায়ী আউটপুট ভোল্টেজ রিয়েল টাইমে সমন্বয় করা হয়, যাতে বিভিন্ন লোডের অধীনে সরবরাহ ভোল্টেজের স্থিতিশীল পরিবর্তনের পরিসীমা 10mV এর মধ্যে থাকে।
5. তাপমাত্রা অভিযোজনযোগ্যতা: U9608 টেস্ট বোর্ড শিল্প-গ্রেডের তাপমাত্রায় অ্যাপ্লিকেশন সমর্থন করে, যা এর চমৎকার পরিবেশগত অভিযোজনযোগ্যতা প্রদর্শন করে।
6. MCU এবং যোগাযোগ: টেস্ট বোর্ডের MCU I2C রেট প্রায় 100KHz। ডেটা MCU এর মাধ্যমে I2C রিড/রাইট মডিউলের EEPROM তথ্যে স্থানান্তরিত হয়। যোগাযোগের মোড USB HID ব্যবহার করে, কোনো ড্রাইভারের প্রয়োজন নেই এবং DLL API এর মাধ্যমে সরাসরি মডিউল এবং MCU তে I2C ডেটা পড়া এবং লেখা যায়।

স্পেসিফিকেশন
