পণ্যের বিবরণ:
|
বিচ্যুতি ভোল্টেজ সমন্বয় সঠিকতা: | 5 mV | নিরীক্ষণ ভোল্টেজ নির্ভুলতা: | 5 mV |
---|---|---|---|
অপারেটিং তাপমাত্রা: | -40~85°C | মনিটরিং কারেন্ট: | 0~2000 mA |
পাওয়ার সাপ্লাই ভোল্টেজ (বাহ্যিক ডিসি পাওয়ার ইনপুট ভোল্টেজ): | 4~5.5V | ইনপুট/আউটপুট লেভেল মোড: | সিএমএল |
বিশেষভাবে তুলে ধরা: | 2000mA SFP মূল্যায়ন বোর্ড,QSFP28 SFP মূল্যায়ন বোর্ড |

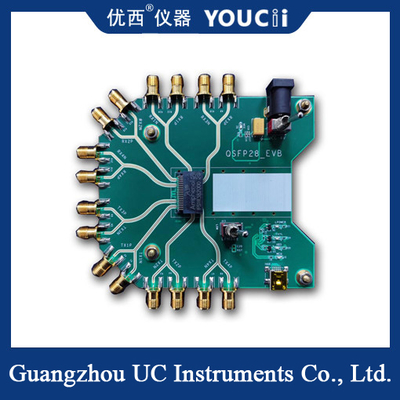

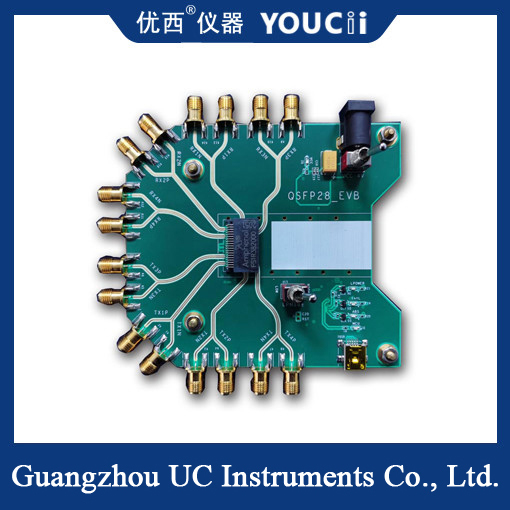

QSFP28 EVB অ্যাক্টিভ মডিউল পারফরম্যান্স এভাল্যুয়েশন টেস্ট বোর্ড QSFP+
এই পণ্যটি QSFP + এবং QSFP28 প্যাকেজযুক্ত সক্রিয় মডিউলগুলির কর্মক্ষমতা মূল্যায়ন করার জন্য ডিজাইন করা হয়েছে যা প্রতিটি প্রেরণকারী এবং গ্রহণকারী টার্মিনালে চারটি ইনপুট / আউটপুট চ্যানেল রয়েছে।একক-টার্মিনাল এনআরজেড রেট 10G ~ 32Gbps এবং PAM4 বাউড রেট 25GBoud ~ 28GBoud এর মধ্যে রয়েছেসমর্থিত মডিউলগুলির মধ্যে রয়েছে NRZ 40G এবং 100G পণ্য।এবং PAM4 50G, 100G, 200G পণ্য, ত্রুটি মিটার সরঞ্জাম, attenuator এবং oscilloscope সরঞ্জাম ব্যবহার করে,সক্রিয় মডিউলের ট্রান্সমিশন পারফরম্যান্স সূচক (যেমন চোখের চিত্র সম্পর্কিত সূচক) মূল্যায়ন করতে, রিসেপশন পারফরম্যান্স ইন্ডিকেটর (যেমন সংবেদনশীলতা ইন্ডিকেটর), মডিউল EEPROM তথ্য পড়তে এবং লিখতে ইত্যাদি।
QSFP28 EVB অ্যাক্টিভ মডিউল পারফরম্যান্স এভাল্যুয়েশন টেস্ট বোর্ড QSFP+প্রযুক্তিগত সূচক
না। |
সূচক |
সর্বাধিক মান |
ন্যূনতম মান |
ইউনিট |
1 |
ডেটা রেট |
56 | 10.3125 | জিবিপিএস |
2 |
সামঞ্জস্যযোগ্য আউটপুট সরবরাহ ভোল্টেজ |
4 | 2.8 | V |
3 |
বিচ্যুতি ভোল্টেজ সমন্বয় সঠিকতা |
5 | এমভি | |
4 |
মনিটরিং ভোল্টেজের নির্ভুলতা |
5 | এমভি | |
5 |
মনিটরিং বর্তমান |
2000 | 0 | mA |
6 |
বর্তমানের সঠিকতা পর্যবেক্ষণ |
0.1 | mA | |
7 |
আই২সি রেট |
400 | 100 | কেএইচজি |
8 |
পাওয়ার সাপ্লাই ভোল্টেজ (বাহ্যিক ডিসি পাওয়ার ইনপুট ভোল্টেজ) |
5.5 | 4 | V |
9 |
অপারেটিং তাপমাত্রা |
85 | -৪০ | °C |
10 |
যোগাযোগের মোড |
ইউএসবি লুকানো, কোন ড্রাইভ. |
||
11 |
TX,RX বৈদ্যুতিক ইন্টারফেস প্রকার |
৪০ গিগাহার্জ ২.৯২ মিমি মহিলা | ||
12 |
ইনপুট/আউটপুট লেভেল মোড |
সিএমএল |
