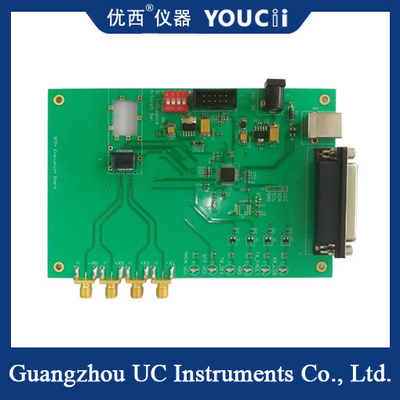

10G SFP মূল্যায়ন বোর্ড 11.7G বা নিম্ন গতির মডিউলগুলির সাথে সামঞ্জস্যপূর্ণ

10G SFP বোর্ড 11.7G বা তার কম গতির মডিউলগুলির সাথে সামঞ্জস্যপূর্ণ

SFP+ পরীক্ষার বোর্ডের প্রকার এবং যোগাযোগের ইন্টারফেস:

1. SFP+ একক চ্যানেল পরীক্ষার বোর্ড সমান্তরাল পোর্ট এবং USB যোগাযোগ ইন্টারফেস গ্রহণ করে।

2, সমান্তরাল পোর্ট এবং USB দুটি ধরণের যোগাযোগ ইন্টারফেস I2C অনুকরণ করতে, হার নিয়ন্ত্রণ 100Kbps, উচ্চ এবং নিম্ন গতির I2C মডিউলের সাথে সহজে সামঞ্জস্যপূর্ণ।

দুই, SFP+ পরীক্ষার বোর্ডের কাজ:

1. SFP+ একক চ্যানেল পরীক্ষার বোর্ডের নিম্নলিখিত কাজগুলি রয়েছে: 11.7G এবং নীচের সমস্ত মডিউলের সাথে সামঞ্জস্যপূর্ণ;

2, I2C যোগাযোগ অর্জনের জন্য সমান্তরাল পোর্ট এবং USB দুটি ধরণের যোগাযোগ ইন্টারফেস;হার্ডওয়্যার নিয়ন্ত্রণ মডিউল TxDisable এবং হার্ডওয়্যার মনিটরিং LOS, TxFault অবস্থা;

3, রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণ, রিয়েল-টাইম ট্রান্সমিটার কারেন্ট এবং গ্রহণ কারেন্ট পরিমাপ পর্যবেক্ষণ এবং ওভারকারেন্ট সুরক্ষা;আউটপুট ভোল্টেজ পরিসীমা 2.9V থেকে 3.8V পর্যন্ত। আউটপুট ভোল্টেজ ক্রমাগতভাবে সামঞ্জস্য করা যেতে পারে। এটি মডিউলের পুলিং ভোল্টেজের পরীক্ষার জন্য উপযুক্ত।

4, হার্ডওয়্যার এবং সফ্টওয়্যার মডিউল TxDisable এবং পাওয়ার অন/অফ (বিদ্যুৎ পরিবর্তন), হার্ডওয়্যার এবং সফ্টওয়্যার নির্বিচারে স্বাধীন নিয়ন্ত্রণ।

5. USB পোর্ট স্বাধীন বিদ্যুৎ সরবরাহ সমর্থন করে (যখন অপটিক্যাল মডিউলের কারেন্ট 100mA এর কম হয়)।

iii. সতর্কতা:

1. মনে রাখবেন যে PCBA বোর্ডের নিচে এবং পিছনেও ডিভাইস রয়েছে, তাই শর্ট সার্কিট এড়াতে এবং বোর্ডটি পুড়িয়ে ফেলা এড়াতে পাওয়ার-অন পরীক্ষায় পরিবাহী বস্তু স্থাপন করা উচিত নয়।

2, ইনপুট ভোল্টেজ 5V-এ সামঞ্জস্য করুন, ভোল্টেজ সামঞ্জস্য করবেন না বা বিপরীত করবেন না, যাতে বোর্ডটি পুড়ে না যায়।

3, 10G মডিউল পরীক্ষা করুন, উচ্চ-গতির সংকেত TX, RX বৈদ্যুতিক সংকেত তারের 18G ফ্রিকোয়েন্সি সংকেত কেবল সমর্থন করতে হবে।
