400G PAM4 সক্রিয় মডিউল টেস্ট বোর্ডের QSFP কর্মক্ষমতা মূল্যায়ন

400G PAM4 অ্যাক্টিভ মডিউল টেস্ট বোর্ডের QSFP পারফরম্যান্স মূল্যায়ন

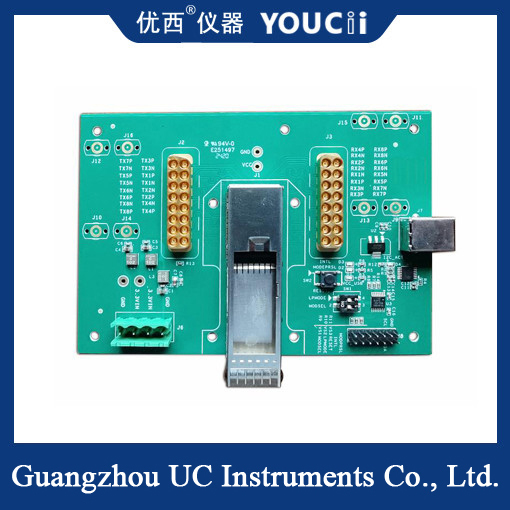

The coaxial Connectors were used to evaluate the performance of the 400G PAM4 active module encapsulated in QSFPDD using a group of 40GHz 2x8 multi-Pin connectors in each of the transmitting and receiving positions. PAM4 বাউড রেট 25GBoud থেকে 28GBoud পর্যন্তট্রান্সমিশন পারফরম্যান্স ইন্ডিকেটর (যেমন চোখের ইমেজ সম্পর্কিত ইন্ডিকেটর) মূল্যায়নের জন্য ত্রুটি মিটার, অ্যাটেন্যুয়েটর, অ্যাসিলোস্কোপ এবং অন্যান্য সরঞ্জাম ব্যবহার করা হয়।কর্মক্ষমতা সূচক গ্রহণ (যেমন সংবেদনশীলতা সূচক), মডিউল EEPROM তথ্য পড়তে এবং লিখতে ইত্যাদি।আসল বস্তুটি নিচের ছবিতে দেখানো হয়েছে:

400G PAM4 অ্যাক্টিভ মডিউল টেস্ট বোর্ডের QSFP-DD EVB পারফরম্যান্স মূল্যায়ন প্রযুক্তিগত সূচক

পণ্যের বৈশিষ্ট্য

1. QSFPDD ইন্টারফেসটি ক্যাপসুল করে এবং QSFPDD 400G PAM4 অপটিক্যাল মডিউলটিতে প্রযোজ্য।

2. PAM4 বাউড রেট 25 GBD থেকে 28 GBD পর্যন্ত।

3. TX,RX বৈদ্যুতিক ইন্টারফেস প্রকারঃ 40GHz 2x8 মাল্টি-কোএক্সিয়াল সংযোগকারী, সিএমএল স্তরের ইনপুট-আউটপুট কোএক্সিয়াল সংযোগকারী;

4, বর্তমান রিয়েল-টাইম মনিটরিং এবং অতিরিক্ত বর্তমান সুরক্ষা সমর্থন করে।

5, পাওয়ার সাপ্লাই ভোল্টেজ বিচ্যুতি পরীক্ষা সমর্থন, ভোল্টেজ পরিসীমা 2.8 ~ 4.V সামঞ্জস্যযোগ্য, ন্যূনতম 3.0V এবং সর্বোচ্চ 3.6V ভোল্টেজ পরীক্ষার মডিউল বিচ্যুতি পূরণ,পাশাপাশি রিয়েল-টাইম ভোল্টেজ মনিটরিং, ডিফল্ট 3.3V আউটপুট, বর্তমান মডিউল অনুযায়ী রিয়েল-টাইম আউটপুট ভোল্টেজ সমন্বয়, বিভিন্ন লোড অধীনে পাওয়ার সাপ্লাই ভোল্টেজ 10mV পরিসীমা মধ্যে স্থিতিশীল হয় তা নিশ্চিত করার জন্য.

6, শিল্প তাপমাত্রা পরিবেশে অ্যাপ্লিকেশন সমর্থন.
