15Gbps ফুল রেট সিডিআর ক্লক রিকভারি সংকেত সরবরাহ করে এমন যন্ত্র

15Gbps  পূর্ণ হার CDR ক্লক রিকভারি সংকেত সরবরাহ করে

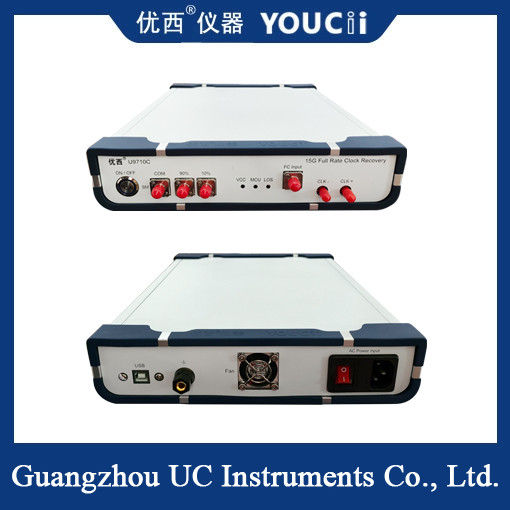

U9710C CDR (ক্লক রিকভারি) প্রধানত ক্লক ট্রিগার ছাড়াই পরীক্ষার পরিবেশে ক্লক রিকভারি সংকেত সরবরাহ করতে ব্যবহৃত হয়, যাতে ডিভাইসের অপটিক্যাল আই ডায়াগ্রাম পরীক্ষা করার জন্য স্যাম্পলিং অসিওলোস্কোপ ব্যবহার করা যায়। সাধারণত অপটিক্যাল নেটওয়ার্ক সরঞ্জাম বা PON অ্যাপ্লিকেশনে BOB পণ্যের পরীক্ষার জন্য এটি ব্যবহার করা হয়। যেহেতু ফটোমেট্রিক ডিভাইসের নিজস্ব ফ্রিকোয়েন্সি বিভাজন ক্লক আউটপুট নেই, তাই অপটিক্যাল আই ডায়াগ্রাম পরীক্ষা করার সময় স্যাম্পলিং অসিওলোস্কোপ ট্রিগার করার জন্য ক্লক সংকেত পুনরুদ্ধার করা প্রয়োজন।

গুরুত্বপূর্ণ প্রযুক্তিগত সূচক
জিটার সহনশীলতা: ITU-T G.8251 এবং IEEE 802.3-এর মতো মান পূরণ করতে হবে। সাধারণত, ইনপুট জিটার সহনশীলতা UI (ইউনিট ইন্টারভাল) স্তরে (যেমন ±0.5UI) প্রয়োজন।

আউটপুট জিটার: রিকভারি ক্লকের জিটার 100fs (ফেমটোসেকেন্ড) স্তরের নিচে হতে হবে, যা বিট ত্রুটি হার পরীক্ষক এবং অসিওলোস্কোপের মতো ডাউনস্ট্রিম ডিভাইসগুলির পরীক্ষার নির্ভুলতা নিশ্চিত করে।

সংবেদনশীলতা: -15 DBM (ফটোইলেকট্রিক রূপান্তর মডিউলের মাধ্যমে) বা MV-স্তরের বৈদ্যুতিক সংকেত ইনপুট হিসাবে কম অপটিক্যাল সংকেত ইনপুট সমর্থন করে।

লুপ ব্যান্ডউইথ: বিভিন্ন সংকেত বৈশিষ্ট্য এবং পরীক্ষার প্রয়োজনীয়তা মেটাতে সাধারণত 100kHz থেকে 20MHz পর্যন্ত সমন্বয়যোগ্য পরিসীমা থাকে।

Technical Parameters

15Gbps ফুল-রেট ক্লক রিকভারি যন্ত্র উচ্চ-গতির যোগাযোগ পরীক্ষায় একটি মূল ডিভাইস, এবং এর কর্মক্ষমতা সরাসরি পরীক্ষার ফলাফলের নির্ভরযোগ্যতাকে প্রভাবিত করে। মডেল নির্বাচন করার সময়, হার সীমা এবং জিটার কর্মক্ষমতা সামগ্রিকভাবে বিবেচনা করতে হবে।
