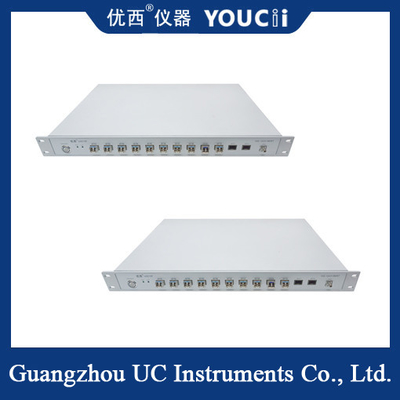

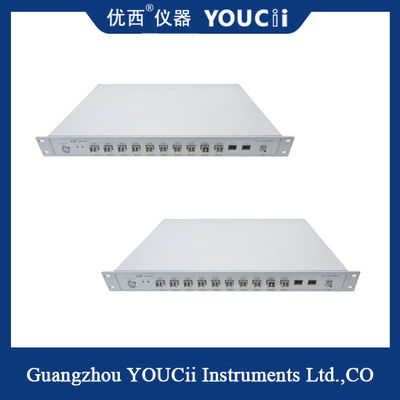

15G 12-চ্যানেল পূর্ণ হার অপটিক্যাল ত্রুটি মিটার 622M ~ 15.0G BERT
বৈশিষ্ট্য সারসংক্ষেপ
উচ্চ গতিঃ আধুনিক উচ্চ গতির অপটিক্যাল যোগাযোগ ব্যবস্থার পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য 15Gbps পর্যন্ত ডেটা রেট সমর্থিত।
মাল্টি-চ্যানেলঃ 12 টি অপটিক্যাল পোর্ট চ্যানেল সহ, সমস্ত চ্যানেল ইনপুট এবং আউটপুট সিঙ্ক্রোনাইজ করতে পারে, সমান্তরাল ত্রুটি সনাক্তকরণ করতে পারে, পরীক্ষার দক্ষতা উন্নত করতে পারে।
পূর্ণ রেট টেস্টঃ বর্তমান প্রচলিত সক্রিয় মডিউলের জন্য উপযুক্ত একাধিক প্রচলিত রেট পয়েন্টগুলিকে কভার করে কম গতি থেকে উচ্চ গতির পূর্ণ রেট ত্রুটি পরীক্ষার সমর্থন।
উচ্চ নির্ভুলতাঃ পরীক্ষার ফলাফলের নির্ভুলতা নিশ্চিত করার জন্য কম জিত্টার ঘড়ি আউটপুট এবং উচ্চ-নির্ভুলতার ত্রুটি সনাক্তকরণ ক্ষমতা সহ।
12 টি বৈদ্যুতিক চ্যানেল (দ্রষ্টব্য যে এটি একটি বৈদ্যুতিক পোর্টের উদাহরণ, এবং একটি অপটিক্যাল পোর্টের বৈশিষ্ট্যগুলি অনুরূপ):সমস্ত চ্যানেল ইনপুট এবং আউটপুট সিঙ্ক্রোনাইজ স্বাধীন ত্রুটি সনাক্তকরণ সক্ষম করতে.
ক্রমাগত এবং পর্যায়ক্রমিক বিট ত্রুটি সনাক্তকরণঃ বিস্তৃত বিট ত্রুটি সনাক্তকরণ সরবরাহ করে।
বিভিন্ন পরীক্ষার প্রয়োজন মেটাতে PRBS7, PRBS23, PRBS31 ইত্যাদির মতো বিভিন্ন কোড টাইপ সমর্থন করুন।
নিম্ন জাইটর ঘড়ি আউটপুটঃ পরীক্ষার সংকেত স্থিতিশীলতা নিশ্চিত করুন।
স্পেসিফিকেশন
| না, না। |
যুক্তি |
মিনিট |
মডেল |
ম্যাক্স |
ইউনিট |
| 1 |
ডেটা রেট |
0.614 |
0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 |
11.7 |
জিবিপিএস |
| 2 |
চ্যানেলের সংখ্যা |
|
12 (12 চ্যানেল পোর্ট) |
|
|
| 3 |
কোড প্যাটার্ন |
|
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 |
|
|
| 4 |
উত্থান এবং পতনের সময় (20% থেকে 80%) |
|
18 |
23 |
ps |
| 5 |
প্যাটার্ন বিপরীত |
|
ট্রান্সমিটিং এবং রিসিভিং শেষ সিগন্যাল বিপরীত সমর্থন করে |
|
|
| 6 |
সিগন্যাল আউটপুট অ্যাম্প্লিচুড (একক-শেষ) |
200 |
800 |
1000 |
এমভি |
| 7 |
ডেটা আউটপুট জিটটার (আরএমএস) |
|
1.5 ((10.3125G) |
|
ps |
| 8 |
তথ্য ইনপুট/আউটপুট ইন্টারফেস |
|
ডিফারেনশিয়াল, এসি কপলিং, ৫০ ওহম ইম্পেড্যান্স, এসএমএ |
|
|
| 9 |
ঘড়ির আউটপুট |
100 |
156.25 |
156.25 |
এমএইচজি |
| 10 |
তথ্য সংকেত ইনপুট সংবেদনশীলতা (একক-শেষ) |
|
0.1 |
|
ভিপিপি |
| 11 |
ডেটা আউটপুট চোখের মানচিত্র ছেদ |
50 |
52 |
54 |
% |
| 12 |
অপারেটিং তাপমাত্রা |
10 |
25 |
50 |
°C |
ব্যবহারের জন্য সতর্কতা
সংযোগ এবং সেটিংঃ ত্রুটি মিটার ব্যবহার করার সময়, অপটিক্যাল যোগাযোগ সরঞ্জামটি পরীক্ষার সাথে সঠিকভাবে সংযুক্ত করা উচিত।এবং পরীক্ষার প্রয়োজনীয়তা অনুযায়ী উপযুক্ত পরামিতি নির্ধারণ করা উচিতযেমন সিগন্যাল রেট, কোড টাইপ ইত্যাদি।
মনিটরিং এবং বিশ্লেষণঃ ত্রুটি মিটার চালু করার পরে, ত্রুটি কোডের সংখ্যা এবং প্রকারটি ঘনিষ্ঠভাবে পর্যবেক্ষণ করা উচিত এবং বিশ্লেষণ ফাংশনের মাধ্যমে ত্রুটি কোডের কারণ খুঁজে পাওয়া উচিত।
সামঞ্জস্য এবং অপ্টিমাইজেশনঃ বিশ্লেষণের ফলাফলের উপর ভিত্তি করে প্রয়োজনীয় সামঞ্জস্য এবং অপ্টিমাইজেশন সম্পাদন করুন, যেমন অপটিক্যাল মডিউল প্রতিস্থাপন এবং অপটিক্যাল ফাইবার সংযোগগুলি অপ্টিমাইজ করা।
পুনরাবৃত্তি পরীক্ষাঃ পরীক্ষার ফলাফলের নির্ভরযোগ্যতা নিশ্চিত করার জন্য, সমন্বয়ের প্রভাব যাচাই করার জন্য, পুনরাবৃত্তি পরীক্ষা বেশ কয়েকবার করা যেতে পারে।
