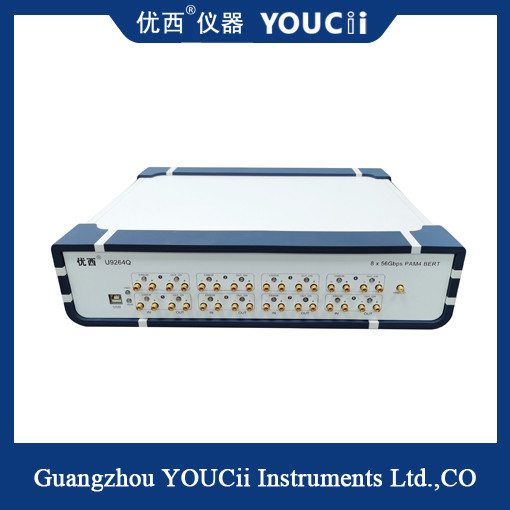

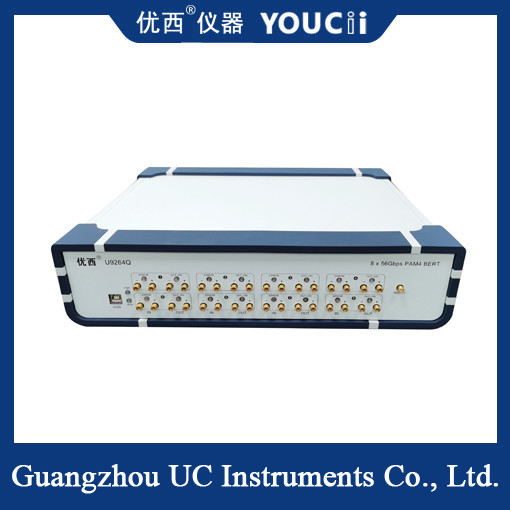

400G PAM4 উচ্চ কর্মক্ষমতা সম্পন্ন ত্রুটি পরীক্ষক সংকেত কোডিং মোড: NRZ/PAM4
400G PAM4 বিট ত্রুটি পরীক্ষক হল 400G উচ্চ-গতির অপটিক্যাল ট্রান্সসিভার মডিউল পরীক্ষার জন্য একটি উচ্চ-কর্মক্ষমতা সম্পন্ন বিট ত্রুটি পরীক্ষক।
কর্মক্ষমতা বৈশিষ্ট্য:
1, সংকেত কোডিং মোড: NRZ এবং PAM4, NRZ এবং PAM4 সংকেতের মধ্যে অবাধে স্বয়ংক্রিয়ভাবে পরিবর্তন করতে পারে।
2, আট-চ্যানেল সিঙ্ক্রোনাস আউটপুট, যা 6.144G, 10G, 40G, 100G, 200G এবং 400G পণ্য পরীক্ষা করতে ব্যবহৃত হয়, ত্রুটি পরীক্ষা স্বাধীনভাবে বা আট-উপায়ে সিঙ্ক্রোনাস পরীক্ষা করা যেতে পারে।
3, একটানা ত্রুটি সনাক্তকরণ এবং সময় ত্রুটি নিরীক্ষণ সমর্থন করে, KP4/KR4 হার্ডওয়্যার FEC ফাংশন সমর্থন করে।
4, NRZ সমর্থন হার: 6.144, 10.3125, 25, 25.78125, 26.5625, 28.05 Gbps।
5, PAM সমর্থন হার: 14.0625, 26.5625, 28.9GBd।
6, NRZ সমর্থন কোড প্রকার: PRBS7, 9, 10, 11, 15, 23, PRBS31, ব্যবহারকারী-সংজ্ঞায়িত।
7, PAM4 সমর্থন কোড প্রকার: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, ব্যবহারকারী-সংজ্ঞায়িত।
8, ডিফল্ট 4 ফ্রিকোয়েন্সি বিভাজনের ঘড়ির ফ্রিকোয়েন্সি, এক চতুর্থাংশ, 1/8, 1/16, 1/32, 1, 64, 1 / 128 বিন্দুর চেয়ে ফ্রিকোয়েন্সি সমর্থন করে।
9. যোগাযোগ মোড: USB থেকে HID। ড্রাইভ করার দরকার নেই, PC আপার কম্পিউটার সফটওয়্যারের মাধ্যমে ডিভাইসের সাথে যোগাযোগ করুন, বিট ত্রুটি মিটার সেট করুন এবং বিট ত্রুটির হার পরীক্ষা করুন।
প্রযুক্তিগত পরামিতি
| নং। |
যুক্তি |
ন্যূনতম |
মডেল |
সর্বোচ্চ |
ইউনিট |
| 1 |
সংকেত কোডিং মোড |
NRZ/PAM4 |
|
| 2 |
ডেটা রেট |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbps |
| 3 |
কোড প্যাটার্ন |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. |
|
| 4 |
রাইজ-ফল টাইম(20% থেকে 80%) |
|
14 |
35 |
pS |
| 5 |
প্যাটার্ন বিপরীতকরণ |
রিসিভিং প্রান্তে সংকেত স্বয়ংক্রিয়ভাবে বিপরীত হয় |
|
| 6 |
সংকেত আউটপুট বিস্তার (একক-প্রান্ত) |
200 |
800 |
1000 |
mV |
| 7 |
25G ডেটা আউটপুট জিটার (RMS) |
|
500 |
700 |
fs |
| 8 |
ডেটা ইনপুট/আউটপুট ইন্টারফেস |
ডিফারেনশিয়াল, AC কাপলিং, 50 ওহম ইম্পিডেন্স, মহিলা 2.92 মিমি SMA |
|
| 9 |
ক্লক আউটপুট |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
ডেটা সংকেত ইনপুট সংবেদনশীলতা (একক-প্রান্ত) |
|
50 |
|
mVpp |
| 11 |
ডেটা আউটপুট আই ম্যাপ ইন্টারসেকশন NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 আই উচ্চতা (প্রতি আই উচ্চতা) |
80 |
110 |
200 |
mV |
| 13 |
PAM আই ম্যাপের রৈখিকতা |
0.95 |
0.98 |
1 |
|
| 14 |
অপারেটিং তাপমাত্রা |
10 |
25 |
50 |
°C |
ত্রুটি মিটার বৈদ্যুতিক আই ম্যাপ পরিমাপ
