পণ্যের বিবরণ:
|
| ডেটা হার পরিসীমা: | 25~29 Gbps/Gbaud | তরঙ্গদৈর্ঘ্য পরিসীমা: | 800~1650 nm |
|---|---|---|---|
| বৈদ্যুতিক ঘড়ির প্রশস্ততা আউটপুট: | 500 mVpp | ঘড়ির আউটপুট এলোমেলোভাবে ঝাঁকুনি দেয়: | 300~800 fs |
| পাওয়ার সাপ্লাই ভোল্টেজ: | 4~5.5V | অপারেটিং তাপমাত্রা: | ১০-৭০ ডিগ্রি সেলসিয়াস |
| বিশেষভাবে তুলে ধরা: | SFP28/56 ক্লক রিকভারি মডিউল,PAM4 ক্লক রিকভারি মডিউল |
||

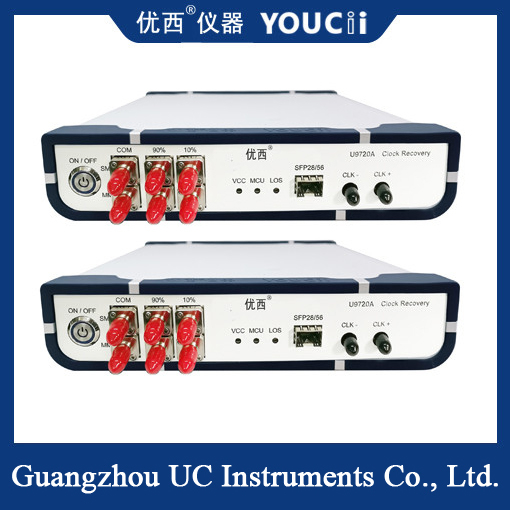

একটি SFP28/56 অপটিক্যাল পোর্ট সহ 32Gbaud PAM4 ক্লক রিকভারি মডিউল
U9720A সিডিআর (ক্লক রিকভারি মডিউল) মূলত ক্লক ট্রিগার না করে পরীক্ষার পরিবেশে ক্লক রিকভারি সিগন্যাল সরবরাহ করতে ব্যবহৃত হয়।ডিভাইসের অপটিক্যাল চোখের ডায়াগ্রাম পরীক্ষা করার জন্য নমুনা গ্রহণের অ্যাসিলোস্কোপ ব্যবহার করার জন্য. সাধারণ অ্যাপ্লিকেশনটি হল অপটিকাল নেটওয়ার্ক সরঞ্জাম বা PON অ্যাপ্লিকেশনে BOB প্রোডাক্টের পরীক্ষা। কারণ ফোটমেট্রিক ডিভাইসের নিজস্ব ফ্রিকোয়েন্সি ডিভিশন ঘড়ি আউটপুট নেই,অপটিকাল চোখের ডায়াগ্রাম পরীক্ষা করার সময় নমুনা গ্রহণের অ্যাসিলোস্কোপটি ট্রিগার করার জন্য ঘড়ির সংকেতটি পুনরুদ্ধার করা প্রয়োজন.
U9720A সিডিআর একটি এসএফপি 28/56 অপটিক্যাল পোর্ট রয়েছে, যা এসএফপি 28/56 এনক্যাপসুলেটেড প্রচলিত এসএফপি 28/56, এসআর,এলআর,বিআইডিআই এবং অন্যান্য অপটিক্যাল মডিউলগুলির জন্য উপযুক্ত। এটি এনআরজেড এবং পিএএম 4 সংকেতগুলির জন্য সমর্থন করে।এবং শুধুমাত্র অপটিক্যাল সংকেত বৈদ্যুতিক সংকেত রূপান্তর করতে অপটিক্যাল মডিউল গ্রহণ শেষ প্রয়োজন, এবং তারপরে বৈদ্যুতিক সংকেতের ঘড়িটি বের করে আউটপুট দেয়। ঘড়ি সংকেতটি মূলত দোলনশকটির ট্রিগার সংকেতের জন্য ব্যবহৃত হয়।
32 জি ঘড়ি পুনরুদ্ধার যন্ত্রটি উচ্চ গতির ডিজিটাল যোগাযোগ ব্যবস্থার জন্য একটি ধরণের পরীক্ষার সরঞ্জাম, যা ইনপুট সংকেত থেকে ঘড়ি সংকেত বের করতে এবং পুনরুদ্ধার করতে ব্যবহৃত হয়।উচ্চ গতির ডিজিটাল যোগাযোগের ক্ষেত্রে, ঘড়ির সংকেতের স্থিতিশীলতা এবং নির্ভুলতা সঠিক তথ্য প্রেরণের জন্য অত্যন্ত গুরুত্বপূর্ণ। কারণ সংকেতটি গোলমাল দ্বারা প্রভাবিত হতে পারে,ট্রান্সমিশন প্রক্রিয়ার বিকৃতি এবং অন্যান্য কারণ, যার ফলে ঘড়ি সংকেতের গুণমান হ্রাস পায়, উচ্চ মানের ঘড়ি সংকেতগুলি বের করতে এবং পুনরুদ্ধার করতে ঘড়ি পুনরুদ্ধার সরঞ্জামটি ব্যবহার করা প্রয়োজন।
এসপ্যাসিফিকেশন
| প্রযুক্তিগত সূচক | ম্যাক্স | মিনিট | ইউনিট | |
| ডেটা রেট পরিসীমা | 29 | 25 | জিবিপিএস/জিবাউড | |
| তরঙ্গদৈর্ঘ্য পরিসীমা (মডিউল দ্বারা নির্ধারিত একক মোড/মাল্টি-মোড) | 1650 | 800 | এনএম | |
| অপটিক্যাল ইনপুট পরিসীমা (মডিউল সংবেদনশীলতা দ্বারা নির্ধারিত) | +৩ | -১২ | ডিবিএম | |
| ঘড়ি পুনরুদ্ধার আউটপুট ফ্রিকোয়েন্সি বিভাগ অনুপাত | ২/৪/৮/১৬/৬৪/২৫৬ | |||
| আউটপুট বৈদ্যুতিক ঘড়ি ব্যাপ্তি | 500 (সাধারণ মান) | এমভিপিপি | ||
| সিএমএল ক্লক ডিফারেনশিয়াল আউটপুট অ্যাম্প্লিচুড | 800 | 200 | এমভিপিপি | |
| ঘড়ি আউটপুট এলোমেলোভাবে ঝাঁকুনি | 800 | 300 | fs | |
| ঘড়ির ফ্রিকোয়েন্সি (উদাহরণস্বরূপ ২৮.১ গিগাবাইট) | 14.05 | 0.11 | গিগাহার্টজ | |
| অভ্যন্তরীণ সংকেত ক্ষতি সনাক্তকরণ (এলওএস) | 128 (ওভারলোড) | ৫ (সংবেদনশীলতা) | এমভি | |
| পাওয়ার সাপ্লাই ভোল্টেজ (বাহ্যিক পাওয়ার ইনপুট ভোল্টেজ) | 5.5 | 4 | V | |
| অপারেটিং তাপমাত্রা | 70 | 10 | °C | |
| অভিযোজিত মডিউল প্রকার (এনআরজেড এবং পিএএম 4 সংকেত সমর্থন করে) | SFP28/56,SR,LR,BIDI | |||
