পণ্যের বিবরণ:
|
Data rate: | 0.622、1.25、2.5、5.0、9.953、10.00、10.3125、10.52、11.09、11.32、11.7 | Code pattern: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
---|---|---|---|
Pattern reversal: | Supports signal inversion at the transmitting and receiving ends | Clock output: | 156.25 MHz |
Data signal input sensitivity: | 50m Vpp | Signal differential output amplitude: | 200~1000 mV |
বিশেষভাবে তুলে ধরা: | ১০ গিগাবাইট/এস বিট ত্রুটি মিটার,4 চ্যানেল বিট ত্রুটি মিটার |

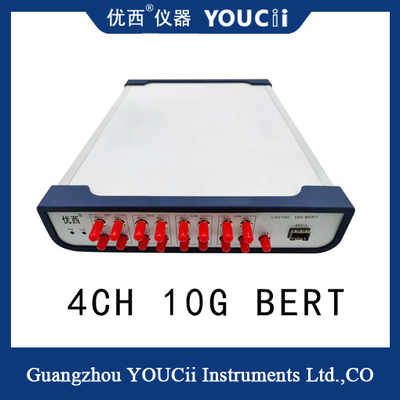

এসএফপি অপটিক্যাল পোর্ট চ্যানেল 4 বৈদ্যুতিক পোর্ট 1 অপটিক্যাল পোর্ট 10 গিগাবাইট / এস বিট ত্রুটি মিটার
মৌলিক পারফরম্যান্স বৈশিষ্ট্য:
1, আমাদের-চ্যানেল সমান্তরাল পিজি এবং ইডি; একক শেষ ঘড়ি আউটপুট।
2একটি এসএফপি অপটিক্যাল পোর্ট চ্যানেল।
3, পিজি এবং ইডি সমর্থন হার 0.622 থেকে 11.7 গিগাবাইট / সেকেন্ড পর্যন্ত।
4সমর্থিত কোড প্রকারঃ PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.
5, ক্রমাগত বিট ত্রুটি সনাক্তকরণ এবং পর্যায়ক্রমিক বিট ত্রুটি পর্যবেক্ষণ সমর্থন করে।
6যোগাযোগের মোডঃ ইউএসবি HID (ড্রাইভ ফ্রি) অথবা ইউএসবি-কম।
এসপ্যাসিফিকেশন
না, না। | যুক্তি | মিনিট | মডেল | ম্যাক্স | ইউনিট |
1 | ডেটা রেট | 0.622 | 0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7 | 11.7 | জিবিপিএস |
2 | চ্যানেলের সংখ্যা | 5 ((4ইলেকট্রিক পোর্ট, 1 অপটিক্যাল পোর্ট, পিজি এবং ইডি সমর্থিত) | |||
3 | কোড প্যাটার্ন | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
4 | উত্থান এবং পতনের সময় (20% থেকে 80%) | 18 | 23 | ps | |
5 | প্যাটার্ন বিপরীত | ট্রান্সমিটিং এবং রিসিভিং শেষ সিগন্যাল বিপরীত সমর্থন করে | |||
6 | সিগন্যাল ডিফারেনশিয়াল আউটপুট অ্যাম্প্লিচুড | 200 | 600 | 1000 | এমভি |
7 | ডেটা আউটপুট জিটটার (আরএমএস) | 1.5 ((10.3125G) | ps | ||
8 | তথ্য ইনপুট/আউটপুট ইন্টারফেস | ডিফারেনশিয়াল, এসি কপলিং, ৫০ ওহম ইম্পেড্যান্স, এসএমএ | |||
9 | ঘড়ির আউটপুট | 100 | 156.25 | 156.25 | এমএইচজি |
10 | তথ্য সংকেত ইনপুট সংবেদনশীলতা | 50 | এমভিপিপি | ||
11 | ডেটা আউটপুট চোখের ক্রসপয়েন্ট | 49 | 50 | 54 | % |
12 | ইউএসবি HID প্রতিক্রিয়া সময় | 10 | এম এস | ||
13 | অপারেটিং তাপমাত্রা | 10 | 25 | 50 | °C |
14 | অপারেটিং ভোল্টেজ (এসি) | 180 | 220 | 250 | V |
পূর্ণ হার ত্রুটি মিটার একটি যন্ত্র যা ডিজিটাল যোগাযোগ ব্যবস্থায় বিট ত্রুটি হার পরিমাপ করতে ব্যবহৃত হয়।এটি বিভিন্ন হার তথ্য স্ট্রিম উৎপন্ন এবং গ্রহণ শেষ ত্রুটি কোড সংখ্যা সনাক্ত করতে পারেন, এভাবে যোগাযোগ ব্যবস্থার কার্যকারিতা মূল্যায়ন করা হয়।
পূর্ণ-রেট ত্রুটি সনাক্তকারীগুলির সাধারণত একাধিক রেট বিকল্প থাকে এবং বিভিন্ন হারে ডেটা সংক্রমণ সিমুলেট করতে পারে।এটি একটি বাস্তব যোগাযোগ পরিবেশে তথ্য সংক্রমণ অনুকরণ করার জন্য বিট বা একটি পূর্বনির্ধারিত পরীক্ষা প্যাটার্ন একটি এলোমেলো স্ট্রিম উত্পাদন করতে পারেন. রিসিভিং এন্ডে, ত্রুটি মিটার ত্রুটি কোডের সংখ্যা সনাক্ত করবে এবং গণনা করবে, এবং একটি নির্দিষ্ট বিন্যাসে তাদের প্রদর্শন করবে যাতে ব্যবহারকারীরা যোগাযোগ ব্যবস্থার কর্মক্ষমতা বিশ্লেষণ করতে পারে।
