পণ্যের বিবরণ:
|
শক্তি খরচ: | 20w | অপারেটিং তাপমাত্রা রং: | 0~55° সে |
---|---|---|---|
মাত্রা: | 235 x 55 x 320 মিমি | সরবরাহ ভোল্টেজ: | 100~240V |
বিশেষভাবে তুলে ধরা: | 100G ত্রুটি মিটার অপটিক্যাল পাওয়ার মিটার,২০ ওয়াট অপটিক্যাল পাওয়ার মিটার |
অপটিক্যাল ডিভাইস টেস্ট 100G ত্রুটি মিটার টেস্ট প্ল্যাটফর্ম সিগন্যাল সোর্স
সংক্ষিপ্তসার

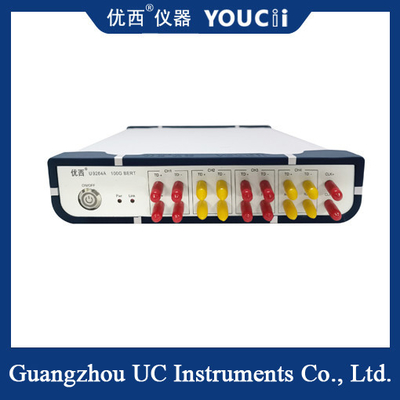

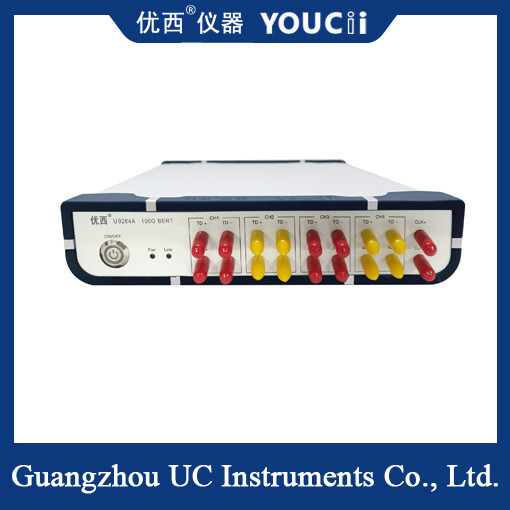

U9264A একটি 100G পণ্যের ত্রুটি পরীক্ষক। এটি অপটিক্যাল ডিভাইস, উচ্চ-গতির কেবল, অপটিক্যাল মডিউল এবং যোগাযোগ ব্যবস্থার উন্নয়ন এবং উত্পাদন পরীক্ষায় ব্যবহার করা যেতে পারে। এটি 9.953Gbps থেকে 14.5Gbps পর্যন্ত এবং 25 থেকে 29Gbps পর্যন্ত একাধিক হার সমর্থন করে।
প্রয়োগ
● সব ধরনের লাইট মডিউল (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) এবং ত্রুটি পরীক্ষার উপ-সিস্টেমে প্রয়োগ করুন
● সক্রিয় এবং প্যাসিভ কেবল এবং সক্রিয় অপটিক্যাল ফাইবারের বিট ত্রুটি পরীক্ষার জন্য প্রযোজ্য
● 10G এবং 100G পরীক্ষার প্ল্যাটফর্মের সংকেত উৎস হিসেবে ব্যবহার করা যেতে পারে
বৈশিষ্ট্য
● 9.953Gbps থেকে 14.5Gbps পর্যন্ত এবং 25 থেকে 29Gbps পর্যন্ত একাধিক হার সমর্থন করে;
● চারটি প্রোগ্রামযোগ্য কোড জেনারেটর এবং চারটি ত্রুটি ডিটেক্টর একত্রিত করে;
● অভ্যন্তরীণ সমন্বিত ক্লক মডিউল;
● ত্রুটি ডিটেক্টর সমন্বিত ক্লক রিকভারি ইউনিট;
100G ত্রুটি মিটার প্রধানত স্বাধীন বিট ত্রুটি হারের (BER) সাথে যুক্ত ডিজিটাল যোগাযোগ ব্যবস্থার সংকেত অখণ্ডতা পরীক্ষা করতে ব্যবহৃত হয়। এটি পরীক্ষিত অংশের গ্রহণ করার ক্ষমতা স্বজ্ঞাতভাবে প্রদর্শন করতে পারে এবং ট্রান্সমিশন সিস্টেমের বিট রেট, ট্রান্সমিশন সিস্টেমের বৈশিষ্ট্য, হার, কোড গ্রাফিক ট্রান্সমিশন সিস্টেম অ্যালার্ম ইত্যাদি ফাংশন রয়েছে।
স্পেসিফিকেশন প্যারামিটার
প্যারামিটার | ন্যূনতম | প্রকার | সর্বোচ্চ | ইউনিট | |
সাধারণ পরামিতি | |||||
সরবরাহ ভোল্টেজ | 100 | 220 | 240 | V | AC, 50-60HZ |
বিদ্যুৎ খরচ | 20 | W | |||
অপারেটিং তাপমাত্রা পরিসীমা | 0 | 55 | ℃ | ||
মাত্রা | 235 x 55 x 320 | মিমি | |||
BERT(ED) | |||||
ইনপুট লেভেল রেঞ্জ | 100 | — | 1200 | mVppd | ডিফারেনশিয়াল ইনপুট, AC কাপলড |
ইনপুট রেট রেঞ্জ | 9.953 | — | 29 | Gbps | |
100 | ohm | ডিফারেনশিয়াল | |||
কানেক্টর টাইপ | SMA | ডিফারেনশিয়াল, সামনের প্যানেল | |||
সমর্থিত প্যাটার্ন | PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, সর্বোচ্চ 20 বিট/Ch, ব্যবহারকারী-সংজ্ঞায়িত | হার 9.953~14.5Gbps | |||
PRBS 2n-1, n=9, 15, 31 | হার 25~29Gbps | ||||
প্রোগ্রামযোগ্য প্যাটার্ন জেনারেটর (PPG) | |||||
আউটপুট লেভেল রেঞ্জ | 200 | — | 1100 | mVppd | ডিফারেনশিয়াল ইনপুট, AC কাপলড |
আউটপুট রেট রেঞ্জ | 9.953 | — | 29 | Gbps | 9.953~14.5 / 25~29Gbps |
আউটপুট ইম্পিডেন্স | 100 | ওহম | ডিফারেনশিয়াল |
