100Gbps মাল্টি-ফ্রিকোয়েন্সি ডিভিশন ক্লক পুনরুদ্ধার যন্ত্র

100Gbps মাল্টি ফ্রিকোয়েন্সি ডিভিশন ক্লক পুনরুদ্ধার যন্ত্র

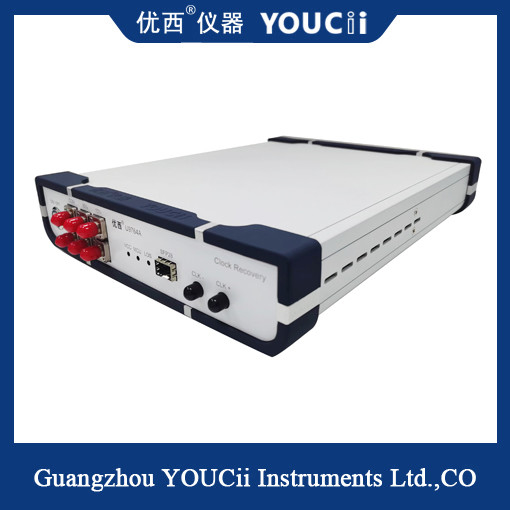

U9764A সিডিআর (ক্লক রিকভারি মডিউল) মূলত ক্লক ট্রিগার না করে পরীক্ষার পরিবেশে ক্লক রিকভারি সিগন্যাল সরবরাহ করতে ব্যবহৃত হয়।ডিভাইসের অপটিক্যাল চোখের ডায়াগ্রাম পরীক্ষা করার জন্য নমুনা গ্রহণের অ্যাসিলোস্কোপ ব্যবহার করার জন্য. সাধারণ অ্যাপ্লিকেশনটি হল অপটিকাল নেটওয়ার্ক সরঞ্জাম বা PON অ্যাপ্লিকেশনে BOB প্রোডাক্টের পরীক্ষা। কারণ ফোটমেট্রিক ডিভাইসের নিজস্ব ফ্রিকোয়েন্সি ডিভিশন ঘড়ি আউটপুট নেই, তাই এটি একটি ফ্রিকোয়েন্সি ডিভিশন ঘড়ি আউটপুট যা একটি ফ্রিকোয়েন্সি ডিভিশন ঘড়ি আউটপুটের সাথে সামঞ্জস্যপূর্ণ।অপটিকাল চোখের ডায়াগ্রাম পরীক্ষা করার সময় নমুনা গ্রহণের অ্যাসিলোস্কোপটি ট্রিগার করার জন্য ঘড়ির সংকেতটি পুনরুদ্ধার করা প্রয়োজন.

U9764A সিডিআর-এ একটি SFP28 অপটিক্যাল পোর্ট রয়েছে, যা SFP ক্যাপসুলযুক্ত প্রচলিত SFP28, SR,LR,BIDI এবং অন্যান্য অপটিক্যাল মডিউলগুলির জন্য উপযুক্ত।এটি শুধুমাত্র অপটিক্যাল সংকেত বৈদ্যুতিক সংকেত রূপান্তর করতে অপটিক্যাল মডিউল গ্রহণ শেষ প্রয়োজন, এবং তারপরে বৈদ্যুতিক সংকেতের ঘড়িটি বের করে আউটপুট দেয়। ঘড়ি সংকেতটি মূলত অ্যাসিলোস্কোপের ট্রিগার সংকেতের জন্য ব্যবহৃত হয়।

সিডিআর এর পূর্ণ নাম হল ক্লক এবং ডেটা পুনরুদ্ধার। নাম অনুসারে, সিডিআর এর প্রধান কাজগুলি হলঃ

1) রিসিভার শেষ প্রতিটি সার্কিট জন্য ঘড়ি সংকেত প্রদান।

2) প্রাপ্ত সংকেত বিচার করতে, তথ্য সংকেত পুনরুদ্ধার এবং পরবর্তী প্রক্রিয়াকরণ সহজতর করতে।
