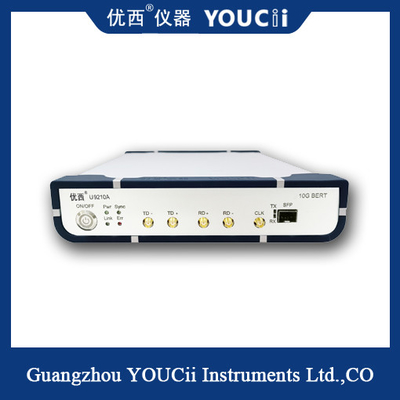

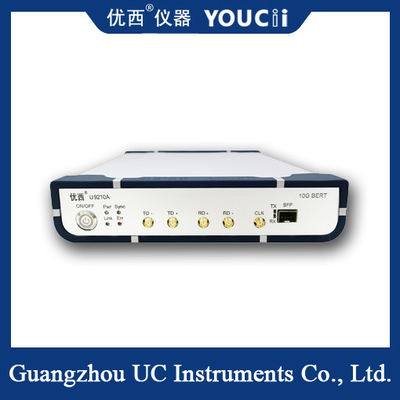

10G ফুল রেট বিইআরটি (BERT) সাপোর্ট কোড PRBS7/PRBS9/PRBS15/PRBS23/PRBS31 এর জন্য

কর্মক্ষমতা বৈশিষ্ট্য:

   একটি এসএফপি অপটিক্যাল চ্যানেল এবং একটি বৈদ্যুতিক চ্যানেল, দুটি চ্যানেলের সিঙ্ক্রোনাস ইনপুট এবং আউটপুট, ত্রুটি কোড পরীক্ষা স্বাধীনভাবে করা যেতে পারে।

   ক্রমাগত ত্রুটি সনাক্তকরণ এবং সময় ত্রুটি সনাক্তকরণের জন্য সমর্থন।

   622M থেকে 11.7Gbps পর্যন্ত ফুল রেট সমর্থন করে；

   সাপোর্ট কোড প্রকার: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31

   একটি চ্যানেলের কম জिटर ক্লক আউটপুট, অপটিক্যাল চ্যানেল এবং বৈদ্যুতিক চ্যানেল একটি ক্লক শেয়ার করে, দুটি চ্যানেলের ক্লক সিঙ্ক্রোনাইজেশন।

   যোগাযোগ মোড ইউএসবি HID বা ইউএসবি-কম।

 সফটওয়্যার ফাংশন ভূমিকা

• ডেটা রেট: বর্তমান ডেটা রেট সেট করা।
• ডেটা প্যাটার্ন: বর্তমান PRBS(প্যাটার্ন) সেট করা।
• আরএক্স মোড: সরঞ্জামটিতে দুটি চ্যানেল রয়েছে, অপটিক্যাল চ্যানেল এবং বৈদ্যুতিক চ্যানেল, সংবেদনশীলতা পরীক্ষা করার সময় গ্রহণ ইনপুট অপটিক্যাল চ্যানেল বা বৈদ্যুতিক চ্যানেল নির্বাচন করুন, এসএফপি ইন্টারফেস অপটিক্যাল চ্যানেল, আরএক্স+ এবং আরএক্স- হল বৈদ্যুতিক চ্যানেল।
• ডেটা ইনভার্ট: বৈদ্যুতিক চ্যানেল ইনপুট সিগন্যাল পোলারিটি বিপরীতভাবে সেট করা যেতে পারে, যেমন আরএক্স+ থেকে টিএক্স- এবং আরএক্স- থেকে টিএক্স+।
• গেটিং টাইম: সঞ্চয়ী বিইআর পরিমাপের জন্য সময় নির্ধারণ।
• স্টার্ট বোতাম: প্যারামিটার সেট করা এবং তাৎক্ষণিক বিইআর এবং সঞ্চয়ী বিইআর পরীক্ষা করা শুরু করুন।
• রিফ্রেশ বোতাম: ম্যানুয়ালি সঞ্চিত বিইআর রিফ্রেশ করুন।
• ইউএসবি ঠিকানা বাক্স:স্বয়ংক্রিয়ভাবে সমস্ত ইউএসবি ডিভাইসের ঠিকানা তালিকাভুক্ত করুন, একটি ইউএসবি ঠিকানা নির্বাচন করুন এবং বর্তমান ডিভাইসটি সংযোগ করতে কানেক্ট বোতাম টিপুন।
• তাত্ক্ষণিক বিইআর (বিট ত্রুটি হার): 200ms ব্যবধানে রিফ্রেশ করুন।

সঞ্চয়ী বিইআর (বিট ত্রুটি হার): তাত্ক্ষণিক বিট ত্রুটি গণনা এবং অতিবাহিত সময় জমা করুন, সঞ্চয়ী বিইআর = তাত্ক্ষণিক বিট ত্রুটি গণনা/(অতিবাহিত সময়*মোট বিট গণনা)।
