পণ্যের বিবরণ:
|
মানসম্মত দাম: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps | পরিমাপের নির্ভুলতা টেমপ্লেট সহনশীলতা(মার্জিন): | ±3% |
---|---|---|---|
প্রদর্শন বৈশিষ্ট্য ইমেজ রেজল্যুশন: | 1024 X 768 পিক্সেল | সংকেত অধিগ্রহণ মোড: | নমুনা (সাধারণ), খাম, গড় |
নমুনা চ্যানেলের সংখ্যা: | 4: 10G কম রেট একক মোড/মাল্টি-মোড, 10G উচ্চ হার একক মোড/মাল্টি-মোড | RMS নয়েজ (সর্বোচ্চ): | 0.5mV |
বিশেষভাবে তুলে ধরা: | মাল্টিমোড অপটিক্যাল অসিলোস্কোপ,একক মোড অপটিক্যাল অসিলোস্কোপ |

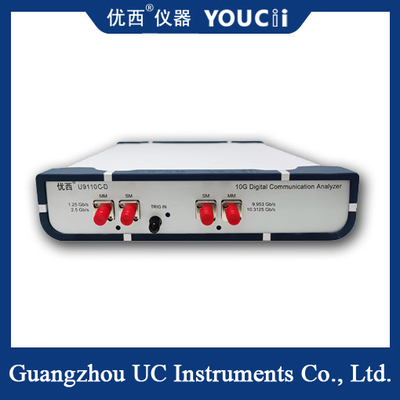

পূর্ণ হার একক মোড/মাল্টিমোড অপটিক্যাল অসিওস্কোপ
U9110C-D হল 10G ফুল রেট, একক মোড/মাল্টি-মোড অপটিক্যাল অসিওস্কোপ সমর্থন করে, যা Uwest Instrument দ্বারা চালু করা সর্বশেষ ডিজিটাল কমিউনিকেশন বিশ্লেষণ সমাধান।এটি অপটিক্যাল কমিউনিকেশন ডিভাইসগুলির উত্পাদনের জন্য একটি আদর্শ পরিমাপের সরঞ্জাম সরবরাহ করে।
U9110C-D DCA পরিমাপের ফলাফল শুধুমাত্র কাঁচা ডেটা নয়, সময় এবং বিস্তার সহ হিস্টোগ্রাম, মাস্ক পরীক্ষা, পরিসংখ্যানগত পরীক্ষা ইত্যাদিও প্রদান করে।এটি ব্যবধানের সময়কাল, উত্থান সময়, পতন সময়, ক্রস শতাংশ, বিলুপ্তি অনুপাত, জিটার এবং বিস্তার পরিমাপ সহ একটি সেট কমিউনিকেশন সূচক পরীক্ষার সেটিংস প্রদান করে।এটিতে SDH/SONET, গিগাবিট ইথারনেটের জন্য মাস্ক পরীক্ষা এবং অন্যান্য স্ট্যান্ডার্ড একক কমপ্লায়েন্স পরীক্ষাও অন্তর্ভুক্ত রয়েছে।
যন্ত্রের বৈশিষ্ট্য:
1. উচ্চ গতির পরিমাপ: যন্ত্রটি সাধারণ 10 গিগাবিট ইথারনেট (10GbE) এবং অন্যান্য উচ্চ গতির যোগাযোগ প্রোটোকল সহ 10Gbps ফুল রেট অপটিক্যাল সিগন্যাল পরিমাপ সমর্থন করতে পারে।
2. আই ম্যাপ ডিসপ্লে: অপটিক্যাল আই ম্যাপ অপটিক্যাল সিগন্যালের আই ম্যাপকে সঠিকভাবে ক্যাপচার এবং প্রদর্শন করতে উচ্চ-গতির স্যাম্পলিং এবং ডেটা প্রক্রিয়াকরণ প্রযুক্তি ব্যবহার করে।আই ম্যাপ একটি খোলা চোখের আকারে অপটিক্যাল সিগন্যালের ট্রান্সমিশন গুণমান প্রদর্শন করে। ব্যবহারকারীরা চোখের খোলার ডিগ্রি এবং জিটার পর্যবেক্ষণ করে সিগন্যালের স্থিতিশীলতা এবং ট্রান্সমিশন কর্মক্ষমতা মূল্যায়ন করতে পারেন।
3. উচ্চ-নির্ভুলতা পরিমাপ: 10G ফুল-রেট অপটিক্যাল আই চার্ট উচ্চ-নির্ভুল ক্লক এবং স্যাম্পলিং প্রযুক্তি গ্রহণ করে, যা সঠিক সময় পরিমাপ এবং জিটার বিশ্লেষণ প্রদান করতে পারে।এটি আই ম্যাপের মূল প্যারামিটারগুলি পরিমাপ এবং বিশ্লেষণ করতে পারে, যেমন পিক-টু-পিক জিটার, রুট মিন স্কয়ার জিটার ইত্যাদি।
মডেল |
U9110C-D |
স্ট্যান্ডার্ড হার |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
পরিমাপ নির্ভুলতা টেমপ্লেট সহনশীলতা(মার্জিন) |
±3 % |
ডিসপ্লে বৈশিষ্ট্য ইমেজ রেজোলিউশন |
1024 x 768 পিক্সেল |
ডিজিটাল পরিমাপ সিস্টেম |
একটি অপটিক্যাল চ্যানেল পরিমাপ সমর্থন করে এবং প্রতি সেকেন্ডে ঐচ্ছিক পরিমাপ তিনবার রিফ্রেশ করে |
সংকেত অধিগ্রহণ মোড |
স্যাম্পলিং (সাধারণ), এনভেলপ, গড় |
RMS নয়েজ |
0.25mV |
নমুনা চ্যানেলের সংখ্যা |
4: 10G কম রেট একক মোড/মাল্টি-মোড, 10G উচ্চ রেট একক মোড/মাল্টি-মোড |
উল্লম্ব সিস্টেম ট্রানজিশন সময় |
নমুনা চ্যানেলের সংখ্যার উপর নির্ভর করে |
উল্লম্ব রেজোলিউশন |
14-বিট |
RMS নয়েজ (সর্বোচ্চ) |
0.5mV |
অনুভূমিক সিস্টেম ওয়েভফর্ম প্রশস্ততা এবং পর্যবেক্ষণ সময় বেসের হ্রাস |
0.5ps/div থেকে 1ms/div |
সময় ব্যবধানের নির্ভুলতা (জিটার মোড) |
0.25ps |
সিস্টেমের বাহ্যিক ক্লক উৎসের ট্রিগার করা উদাহরণ |
100mV,155~2500MHz |
ট্রিগার লেভেল রেঞ্জ |
±1.0V |
ট্রিগার ইনপুট রেঞ্জ |
±1.5V |
ট্রিগার কাটঅফ |
±1.5V: 5ms থেকে 100ms পর্যন্ত নিয়মিত |
যোগাযোগ, নেটওয়ার্ক ম্যানেজমেন্ট ইন্টারফেস |
RJ45; 10/100Mbps ইথারনেট সমর্থিত |
পাওয়ার সাপ্লাই (বাহ্যিক পাওয়ার অ্যাডাপ্টার) |
50Hz,5V,3A,6W |
আবাসিক তাপমাত্রা, আপেক্ষিক আর্দ্রতা কাজ |
তাপমাত্রা -20℃ থেকে +50℃ পর্যন্ত, এবং আর্দ্রতা 20% থেকে 80% |
সংগ্রহস্থল |
তাপমাত্রা -40℃ থেকে +85℃ পর্যন্ত, এবং আর্দ্রতা 5% থেকে 90% |
শারীরিক বৈশিষ্ট্য মাত্রা, ওজন |
আকার 235W×55H×255L (মিমি), ওজন< 2Kg |
