মডিউল অটো টেস্ট সিস্টেম OLT SFP SFP+/XFP ONU গতি 10G বা তার কম

মডিউল অটো টেস্ট সিস্টেম OLT/SFP/SFP+/XFP/ONU গতি 10G বা তার কম

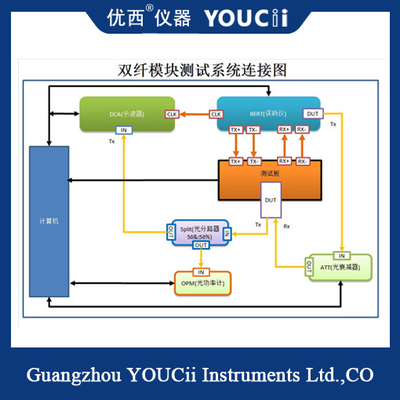

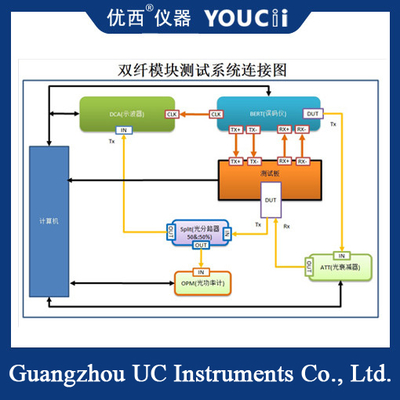

এই পরীক্ষামূলক সিস্টেমটি 10G এবং তার নিচে গতির (যেমন 10G, 2.5G, 1.5g, 622M, 155M ইত্যাদি) প্রচলিত মডিউল যেমন OLT, SFP, SFP+, XFP, ONU ইত্যাদি পরীক্ষা করতে পারে।

পরীক্ষার সিস্টেম স্থানীয় ACCESS ডাটাবেস এবং দূরবর্তী SQL ডাটাবেস সমর্থন করে, সমস্ত ধরনের পরীক্ষার পরামিতি ডাটাবেসে সংরক্ষণ করা হয়, একই সময়ে প্রতিটি পরীক্ষার তথ্যও ডাটাবেসে সংরক্ষণ করা হয়,এবং তথ্য অনুসন্ধান ফাংশন প্রদান করে.

পরীক্ষার সিস্টেম এক বোতাম অপারেশন অন্তর্গত, অপারেটর পেশাদার পরীক্ষার প্রযুক্তিবিদ ছাড়া স্বয়ংক্রিয় পরীক্ষার জন্য সফ্টওয়্যার পরিচালনা করার জন্য খুব বেশি প্রশিক্ষণ প্রয়োজন হয় না,বড় তরলতা পরীক্ষক সমস্যা কার্যকরভাবে সমাধান করতে পারেন, উৎপাদন প্রশিক্ষণ এই সমস্যার সাথে সামঞ্জস্য রাখতে পারে না।পরীক্ষককে কেবলমাত্র সিরিয়াল নম্বরটি পড়তে চ্যানেলটি নির্বাচন করতে হবে বা সিরিয়াল নম্বরটি ইনপুট করতে হবে এবং তারপরে পরীক্ষাটি সম্পূর্ণ করতে "স্টার্ট টেস্ট" ক্লিক করুন।সফটওয়্যার প্রতিটি মডিউলের পরীক্ষার ফলাফল এবং মোট পরীক্ষার ফলাফল প্রদর্শন করে, এবং পরীক্ষক ফলাফল দেখতে পারেন।

বিলুপ্তি অনুপাত

বিলুপ্তি অনুপাতটি আসলে চোখের ছবির মাধ্যমে এবং অ্যাসিলোস্কোপের মাধ্যমে পরিমাপ করা হয়েছিল।

2.1.2. মাস্ক চোখের ছবির মার্জিন

ফিল্টারটি লোড করার জন্য নির্বাচন করুন, সঠিক টেমপ্লেটটি লোড করুন, টেমপ্লেটটি লোড করুন, বিট ত্রুটির হার সেট করুন (সাধারণত 10-12), এবং একটি নির্দিষ্ট সংখ্যক তরঙ্গরূপের জন্য অপেক্ষা করুন (যেমন 500), চোখের মার্জিন পরীক্ষা করুন,এবং oscilloscope পরিমাপ ব্যবহার.

2.1.3 উত্থানের সময় এবং পতনের সময়

'উঠা প্রান্তের সময়' বলতে সেই সময়কালকে বোঝায়, যখন উত্থিত প্রান্তটি চূড়ান্ত প্রস্থের ২০% থেকে শেষ প্রস্থের ৮০% পর্যন্ত পৌঁছায়;পতিত প্রান্তের সময়ঃ যখন পতিত প্রান্তটি চূড়ান্ত প্রস্থের 80% থেকে চূড়ান্ত প্রস্থের 20% পর্যন্ত পৌঁছায় তখন থেকে সময়কাল, একটি অ্যাসিলস্কোপ ব্যবহার করে পরিমাপ করা হয়।

চোখের ক্রস পয়েন্ট গ্রাফ

Oscilloscope is used to measure the percentage relationship between the amplitude at the intersection of rising edge and falling edge and the amplitude of logical 1 level and logical 0 level in the eye map.

পিক জিটার এবং রুট গড় বর্গক্ষেত্র জিটার জিটার পি-পি এবং জিটার আরএমএস

পিক জিটরঃ অ্যাসিলোস্কোপের জিটারের পিক মানটি চোখের মানচিত্রের উত্থান ও পতনের প্রান্তের সময়ের পরিবর্তনের পিক মান হিসাবে সংজ্ঞায়িত করা হয়।রুট-মিড-স্কোয়ার জিটটারঃ অ্যাসিলোস্কোপে জিটটারের রুট-মিড-স্কোয়ার মানটি চোখের মানচিত্রের উত্থান ও পতনের প্রান্তের সময়ের পরিবর্তনের রুট-মিড-স্কোয়ার মান হিসাবে সংজ্ঞায়িত করা হয়,উভয়ই অ্যাসিলোস্কোপ দ্বারা পরিমাপ করা হয়.

গড় অপটিক্যাল পাওয়ার

গড় প্রেরিত অপটিক্যাল পাওয়ার হল মডিউল দ্বারা নির্গত অপটিক্যাল শক্তি একক সময়ে, যা অপটিক্যাল পাওয়ার মিটার বা অ্যাসিলস্কোপ দ্বারা পরিমাপ করা হয়।

পাওয়ার অফ অপটিক্যাল পাওয়ার

মডিউলটি বন্ধ অবস্থায় যে অপটিক্যাল পাওয়ার দেয় তা অপটিক্যাল পাওয়ার মিটার বা অ্যাসিলোস্কোপ দিয়ে পরিমাপ করা হবে।
