পণ্যের বিবরণ:
|
| ডেটা হার পরিসীমা: | 25~35 Gbps/Gbaud | তরঙ্গদৈর্ঘ্য পরিসীমা (একক মোড): | 1250~1650nm |
|---|---|---|---|
| অপটিক্যাল ইনপুট পরিসীমা: | -15~5dBm | CML ঘড়ি ডিফারেনশিয়াল আউটপুট প্রশস্ততা: | 200~800 mVpp |
| ঘড়ির আউটপুট এলোমেলোভাবে ঝাঁকুনি দেয়: | 300~800 fs | পাওয়ার সাপ্লাই ভোল্টেজ (বাহ্যিক পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ): | 4~5.5V |
| বিশেষভাবে তুলে ধরা: | অপটিক্যাল অসিলোস্কোপ PAM4,32GBaud অপটিক্যাল অসিলোস্কোপ |
||

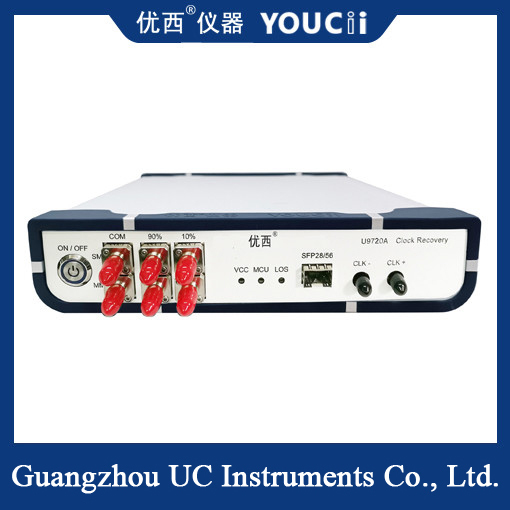

U9720A 32Gbaud PAM4 CDR PON/BOB টেস্ট সমর্থন 25GBaud~32GBaud
U9720B CDR (ক্লক রিকভারি মডিউল) প্রধানত ক্লক ট্রিগার না করে পরীক্ষার পরিবেশে ঘড়ি পুনরুদ্ধারের সংকেত প্রদান করতে ব্যবহৃত হয়, যাতে ডিভাইসের অপটিক্যাল আই ডায়াগ্রাম পরীক্ষা করতে স্যাম্পলিং অসিলোস্কোপ ব্যবহার করা যায়।সাধারণ অ্যাপ্লিকেশন হল অপটিক্যাল নেটওয়ার্ক সরঞ্জাম বা PON অ্যাপ্লিকেশনে BOB পণ্যের পরীক্ষা।যেহেতু ফটোমেট্রিক ডিভাইসের নিজেই কোন ফ্রিকোয়েন্সি ডিভিশন ঘড়ির আউটপুট নেই, তাই অপটিক্যাল আই ডায়াগ্রাম পরীক্ষা করার সময় নমুনা অসিলোস্কোপকে ট্রিগার করার জন্য ঘড়ির সংকেত পুনরুদ্ধার করা প্রয়োজন।
U9720B CDR-এর একটি FC অপটিক্যাল ইন্টারফেস অ্যাডাপ্টার রয়েছে, যা প্রচলিত SFP28/56, SR, LR এবং BIDI মডিউলগুলির অপটিক্যাল সিগন্যাল অ্যাক্সেসের জন্য উপযুক্ত।এটি NRZ এবং PAM4 সংকেত সমর্থন করে।FC অপটিক্যাল ইন্টারফেস অপটিক্যাল সিগন্যাল গ্রহণ করে এবং সেগুলোকে বৈদ্যুতিক সংকেতে রূপান্তর করে।CDR তারপরে বৈদ্যুতিক সংকেতগুলির ঘড়িকে বিমূর্ত এবং আউটপুট করে এবং ঘড়ির সংকেতগুলি প্রধানত অসিলোস্কোপের ট্রিগার সংকেতগুলির জন্য ব্যবহৃত হয়।
| না। |
প্রযুক্তিগত নির্দেশক |
সর্বোচ্চ মূল্য |
সর্বনিম্ন মান |
ইউনিট |
| 1 |
ডেটা হার পরিসীমা |
32 | 25 | Gbps/Gbaud |
| 2 | তরঙ্গদৈর্ঘ্য পরিসীমা (একক মোড) | 1650 | 1250 | nm |
| 3 |
অপটিক্যাল ইনপুট পরিসীমা |
+5 | -15 | dBm |
| 4 |
ঘড়ি আউটপুট ফ্রিকোয়েন্সি বিভাগ অনুপাত পুনরুদ্ধার করে |
2/8/32/40 | ||
| 5 |
বৈদ্যুতিক ঘড়ির প্রশস্ততা আউটপুট |
500 (সাধারণ মান) | mVpp | |
| 6 |
CML ঘড়ি ডিফারেনশিয়াল আউটপুট প্রশস্ততা |
800 | 200 | mVpp |
| 7 |
ঘড়ির আউটপুট এলোমেলোভাবে ঝাঁকুনি দেয় |
800 | 300 | fs |
| 8 |
ঘড়ির ফ্রিকোয়েন্সি (উদাহরণস্বরূপ 28.1Gbps) |
14.05 | 0.70 | GHz |
| 9 |
অভ্যন্তরীণ সংকেত ক্ষতি সনাক্তকরণ (LOS) |
128 (ওভারলোড) | 5 (সংবেদনশীলতা) | mV |
| 10 |
পাওয়ার সাপ্লাই ভোল্টেজ (বাহ্যিক পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ) |
5.5 | 4 | ভি |
| 11 |
অপারেটিং তাপমাত্রা |
70 | 10 | ℃ |
| 12 |
অভিযোজিত মডিউল প্রকার (NRZ এবং PAM4 সংকেতের জন্য সমর্থন) |
SFP28/56,SR,LR,BIDI | ||
