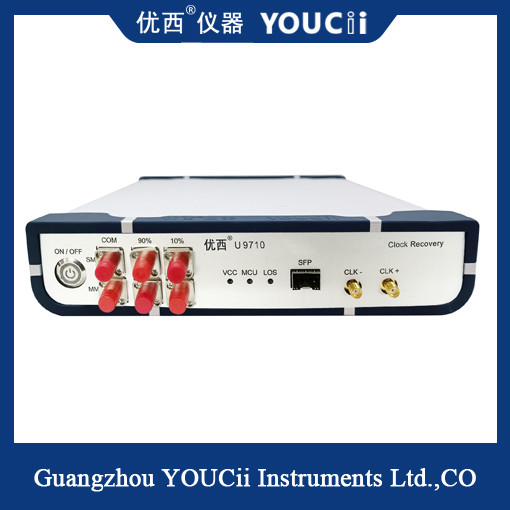

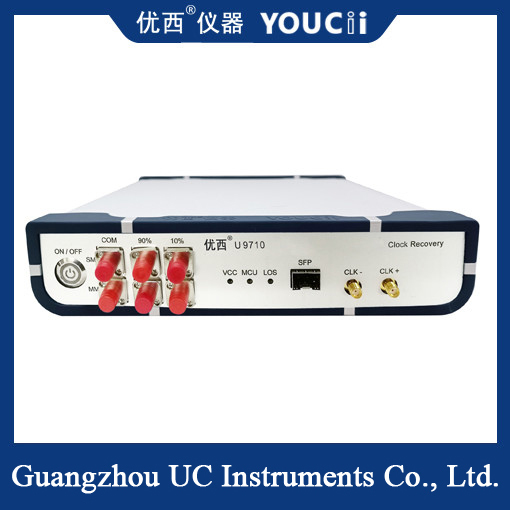

10Gbps ফুল রেট 10Gbps CDR ঘড়ি পুনরুদ্ধার মডিউল 0.155~11.3G

10Gbps পূর্ণ হার 10Gbps সিডিআর ক্লক রিকভারি মডিউল 0.155~11.3G

যখন নমুনা গ্রহণের অ্যাসিলোস্কোপ অপটিকাল চোখের প্যাটার্ন এবং তরঙ্গের আকৃতি পরীক্ষা করে, এটি পরিমাপ করা সংকেত হিসাবে একই উত্স দ্বারা ট্রিগার করা প্রয়োজন।সিডিআর (ঘড়ি পুনরুদ্ধার) মডিউলটি মূলত পরীক্ষার পরিবেশে ব্যবহৃত হয় যা অপটিকাল চোখের মানচিত্র পরীক্ষা করার জন্য নমুনা অ্যাসিলস্কোপের প্রয়োজন হয়, তবে ট্রিগার ঘড়ি সরবরাহ করে না।সাধারণ অ্যাপ্লিকেশন হল অপটিকাল নেটওয়ার্ক সরঞ্জাম পরীক্ষা, বা PON অ্যাপ্লিকেশনে BOB পণ্যগুলির জন্য, কারণ পরিমাপ করা অপটিক্যাল সরঞ্জাম নিজেই একটি ফ্রিকোয়েন্সি বিভাগ ঘড়ি আউটপুট নেই।অপটিকাল চোখের প্যাটার্ন পরীক্ষা করার সময় নমুনা গ্রহণের অ্যাসিলস্কোপটি চালু করার জন্য ঘড়ি সংকেতটি পুনরুদ্ধার করা দরকার।

এই সিডিআর একটি এসএফপি অপটিক্যাল পোর্ট দিয়ে সজ্জিত, যা প্রচলিত এসএফপি, এসএফপি +, ওএলটি এসএফপি এবং এসএফপিতে আবদ্ধ অন্যান্য অপটিক্যাল মডিউলগুলির সাথে সংযুক্ত হতে পারে।শুধুমাত্র অপটিক্যাল মডিউলের রিসিভিং শেষ প্রয়োজন, যা অপটিক্যাল সিগন্যালকে বৈদ্যুতিক সংকেতে রূপান্তর করার জন্য দায়ী, এবং তারপরে যন্ত্রটি বৈদ্যুতিক সংকেতগুলির ঘড়িটি বের করে এবং আউটপুট দেয়।ঘড়ি সংকেত প্রধানত oscilloscope এর সংকেত ট্রিগার জন্য ব্যবহৃত হয়.

সিডিআর এর প্রধান পরামিতিঃ

1ঘড়ি পুনরুদ্ধারের পরিসীমাঃ 155Mb/s থেকে 11Gb/s;

2তরঙ্গদৈর্ঘ্যের পরিসীমাঃ ৮০০-১৬০০ এনএম।

3অপটিক্যাল ইনপুট পরিসীমাঃ +3 ~ -15 ডিবিএম;

4. আউটপুট পুনরুদ্ধার বৈদ্যুতিক ঘড়ি (4 ফ্রিকোয়েন্সি বিভাগ) পরিসীমাঃ 38.75MHz থেকে 2.78GHz;

5. আউটপুট ঘড়ি ব্যাপ্তিঃ এসি দম্পতি / 800mVpp সাধারণ;

6. বর্ণালী অনুপাত (ব্যবহারকারী অনুযায়ী নির্বাচন করা যেতে পারে): 10% (সিডিআর) -90% (আউটপুট)

প্রযুক্তিগত সূচক
