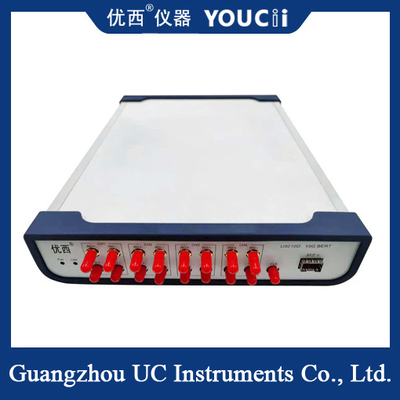

622M থেকে 15G 5 চ্যানেল BERT এর জন্য অপটিক্যাল ত্রুটি কোড সহ 10G ফুল স্পিড

U9210D দ্রুত, সুবিধাজনক এবং আকারে ছোট।একটি SFP অপটিক্যাল পোর্ট চ্যানেল এবং একটি বৈদ্যুতিক পোর্ট চ্যানেল, দুটি চ্যানেল ইনপুট এবং আউটপুট সিঙ্ক্রোনাইজ করা হয়, ত্রুটি পরীক্ষা স্বাধীন হতে পারে।

ক্রমাগত ত্রুটি সনাক্তকরণ এবং পর্যায়ক্রমিক ত্রুটি পর্যবেক্ষণ সমর্থন করে।10G পূর্ণ গতি সমর্থন (622M~11.7Gbps 20 ফ্রিকোয়েন্সি পয়েন্ট);

সমর্থন কোড: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31।

 সফটওয়্যার ফাংশন পরিচয়উtion

1.1 ডেটা রেট: বর্তমান ডেটা রেট সেট করা।

1.2 ডেটা প্যাটার্ন: তারপর বর্তমান PRBS(প্যাটার্ন) সেট করা।

1.3 গেটিং সময়: সঞ্চয়িত বিইআর পরিমাপের জন্য সঞ্চয় সময় নির্ধারণ।

1.4 সমস্ত চ্যানেল স্টার্ট বোতাম: প্যারামিটার সেট করা শুরু করুন এবং সঞ্চয়িত BER পরীক্ষা করার জন্য সমস্ত চ্যানেল শুরু করুন।

1.5 USB ঠিকানা বক্স:স্বয়ংক্রিয়ভাবে সমস্ত USB ডিভাইস ঠিকানা গণনা করুন, একটি USB ঠিকানা নির্বাচন করুন এবং বর্তমান ডিভাইসটি সংযুক্ত করতে সংযোগ বোতাম টিপুন।

1.6 বর্তমান চ্যানেল বোতাম: ম্যানুয়ালি জমে থাকা BER পরীক্ষা শুরু বা বন্ধ করুন।

1.7 সঞ্চয়িত বিইআর(বিট ত্রুটির হার): তাৎক্ষণিক বিট ত্রুটি গণনা এবং অতিবাহিত সময়, সঞ্চয়িত বিইআর = তাত্ক্ষণিক বিট ত্রুটি গণনা/(বিগত সময়* মোট বিট গণনা)।

1.8 PG Eneble চেকবক্স: TX আউটপুট সক্ষম বা নিষ্ক্রিয় করুন।

1.9 পরিমাপ

লক:Rx lol(sync) হল লক বা আনলক ত্রুটি Cnt: অ্যাকুমুলাটিও বিট এরর কাউন্টার

পরীক্ষার সময়: বর্তমান চ্যানেল সঞ্চিত সময় BER পরিমাপের জন্য।
