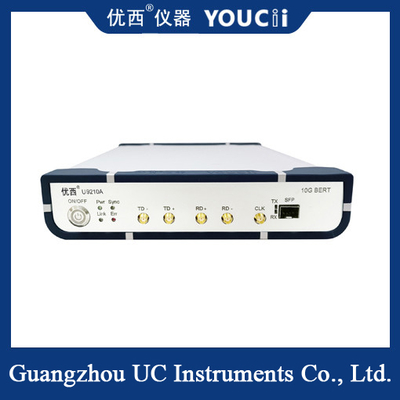

10G ফুল রেট BERT পরীক্ষক একটি পাওয়ার এবং একটি আলোর জন্য দুটি চ্যানেল 622M~15G

তোমার দর্শন লগ করা অনলাইন চ্যাট এখন

10G ফুল রেট BERT পরীক্ষক একটি পাওয়ার এবং একটি আলোর জন্য দুটি চ্যানেল 622M~15G

10G ফুল রেট BERT পরীক্ষক একটি পাওয়ার এবং একটি আলোর জন্য দুটি চ্যানেল 622M~15G
10G ফুল রেট BERT পরীক্ষক একটি পাওয়ার এবং একটি আলোর জন্য দুটি চ্যানেল 622M~15G

বড় ইমেজ :  10G ফুল রেট BERT পরীক্ষক একটি পাওয়ার এবং একটি আলোর জন্য দুটি চ্যানেল 622M~15G

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: YOUCii
মডেল নম্বার: U9210A
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 পিসিএস
মূল্য: negotiate a price
প্যাকেজিং বিবরণ: কার্টন
ডেলিভারি সময়: 21 কর্মদিবস
পরিশোধের শর্ত: এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, ডি/এ
যোগানের ক্ষমতা: 10 পিসি+ প্রতি মাসে

10G ফুল রেট BERT পরীক্ষক একটি পাওয়ার এবং একটি আলোর জন্য দুটি চ্যানেল 622M~15G

বিবরণ
ডেটা রেট: 0.622~11.7Gbps কোড টাইপ: PRBS7, PRBS9, PRBS15, PRBS23, PRBS31
সিগন্যাল আউটপুট প্রশস্ততা (একক শেষ): 200~1000mV ডেটা সংকেত ইনপুট সংবেদনশীলতা (একক শেষ): 0.1Vpp
ডেটা আউটপুট জিটার (RMS): 1.5 (10.3125G নিচে) ps ডেটা আউটপুট চোখের গ্রাফ ছেদ: 50~54%
বিশেষভাবে তুলে ধরা:

15G BERT পরীক্ষক

,

দুটি চ্যানেল BERT পরীক্ষক

10G পূর্ণ রেট BERT এক পাওয়ার এবং এক আলোর জন্য দুটি চ্যানেল 622M ~ 15G


সফটওয়্যার ফাংশন পরিচিতি

  • ডেটা রেটঃ বর্তমান ডেটা রেট সেট করা।
  • ডেটা প্যাটার্নঃবর্তমান PRBS ((প্যাটার্ন) সেটিং করা।
  • Rx মোডঃ সরঞ্জাম দুটি চ্যানেল, অপটিক্যাল চ্যানেল এবং বৈদ্যুতিক চ্যানেল আছে, সংবেদনশীলতা পরীক্ষা গ্রহণ যখন ইনপুট গ্রহণ অপটিক্যাল চ্যানেল বা বৈদ্যুতিক চ্যানেল নির্বাচন করুন,এসএফপি ইন্টারফেস অপটিক্যাল চ্যানেলRX+ এবং RX- হল বৈদ্যুতিক চ্যানেল।
  • ডেটা ইনভার্টঃ বৈদ্যুতিক চ্যানেল ইনপুট সংকেত পোলারিটি বিপরীত সেটিং করা যেতে পারে,যেমন RX + থেকে TX- এবং RX- থেকে Tx +।
  • গেইটিং টাইমঃ সমষ্টিগত BER পরিমাপের জন্য সমষ্টিগত সময় সেটিং ।
  • স্টার্ট বোতামঃপ্যারামিটার সেটিং শুরু করুন এবং তাত্ক্ষণিক BER এবং জমে থাকা BER পরীক্ষা করুন।
  • রিফ্রেশ বোতামঃ ম্যানুয়ালি জমে থাকা BER রিফ্রেশ করুন।
  • ইউএসবি ঠিকানা বাক্সঃ10G ফুল রেট BERT পরীক্ষক একটি পাওয়ার এবং একটি আলোর জন্য দুটি চ্যানেল 622M~15G 0স্বয়ংক্রিয়ভাবে সমস্ত ইউএসবি ডিভাইসের ঠিকানা তালিকাভুক্ত করুন, একটি ইউএসবি ঠিকানা নির্বাচন করুন এবং বর্তমান ডিভাইস সংযুক্ত করার জন্য সংযোগ বোতাম টিপুন।
  • তাত্ক্ষণিক BER ((বিট ত্রুটির হার): 200ms ব্যবধানে রিফ্রেশ করুন।

Accumulatio BER ((বিট ত্রুটি হার): তাত্ক্ষণিক বিট ত্রুটি গণনা এবং বিলুপ্তির সময়,Accumulatio BER = তাত্ক্ষণিক বিট ত্রুটি গণনা/ ((বিলুপ্তির সময়* মোট বিট গণনা) ।

  • পরিমাপ

- লক? রিয়েল ত্রুটি গণনা? Elapse সময়? লকঃ Rx lol(sync) লক বা আনলক

বাস্তব ভুল গণনাঃ তাত্ক্ষণিক বিট ত্রুটি কাউন্টার

বিলম্ব সময়ঃ সমষ্টিগত BER পরিমাপের জন্য সমষ্টিগত সময় ।


না, না।

প্যারামিটার

ন্যূনতম

সাধারণ

সর্বাধিক

ইউনিট

1

ডেটা রেট

0.622 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.৫,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 11.7 জিবিপিএস
2

কোডের ধরন


PRBS7,PRBS9,PRBS15,PRBS23,PRBS31

3

বৃদ্ধি ও পতনের সময়

(২০% থেকে ৮০%)

18 23 ps
4

প্যাটার্ন বিপরীত


ট্রান্সমিশন এবং রিসিভিং শেষ সিগন্যাল বিপরীত সমর্থন করে



5

সিগন্যাল আউটপুট অ্যাম্প্লিচুড (একক-শেষ)

200 800 1000 এমভি
6

ডেটা আউটপুট জিটটার (আরএমএস)


1.5 ((10.3125G নিচে)
ps
7

তথ্য ইনপুট/আউটপুট ইন্টারফেস


ডিফারেনশিয়াল, এসি কপলিং, ৫০ ওহম ইম্পেড্যান্স, এসএমএ



8

ঘড়ির আউটপুট

100 156.25 156.25 এমএইচজি
9

তথ্য সংকেত ইনপুট সংবেদনশীলতা (একক-শেষ)


0.1
ভিপিপি
10

ডেটা আউটপুট চোখ গ্রাফ ছেদ

50 52 54 %
11

অপারেটিং তাপমাত্রা

10 25 50 °C


10G ফুল রেট BERT পরীক্ষক একটি পাওয়ার এবং একটি আলোর জন্য দুটি চ্যানেল 622M~15G 1
