10G ফোর চ্যানেল বিট ত্রুটি পরীক্ষক BERT সমর্থন 9.953Gbps 10.3125/10.519/10.702/11.096/11.317Gbps

10 জি চার চ্যানেল বিট-ত্রুটি পরীক্ষক বিআরটি সমর্থন 10 গিগাবাইট / সেকেন্ড একাধিক হার

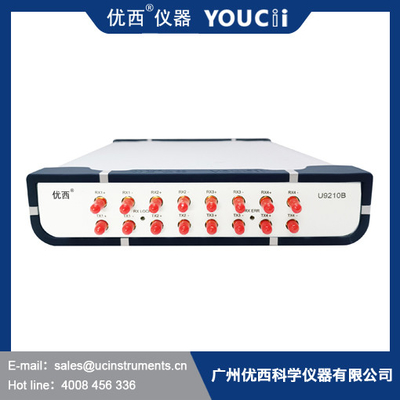

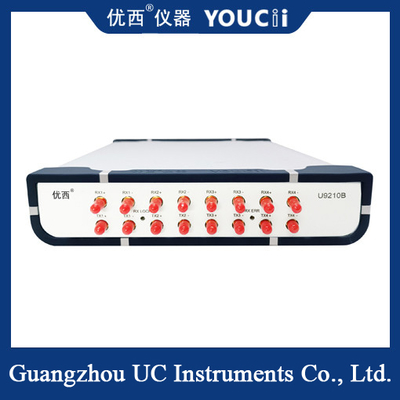

U9210B সিরিয়াল বিট ত্রুটি পরীক্ষক একটি সার্বজনীন বিট ত্রুটি হার পরীক্ষক যা উচ্চ গতির ডিজিটাল যোগাযোগ উপাদান এবং সিস্টেম পরীক্ষার জন্য ডিজাইন করা হয়েছে।

সিরিয়াল বিট ত্রুটি পরীক্ষক অত্যন্ত উচ্চ খরচে পারফরম্যান্সের সাথে 11.3Gbps এর সর্বোচ্চ হারের সাথে কোড টাইপ ঘটনা এবং বিট ত্রুটি সনাক্তকরণের ফাংশন সরবরাহ করে।বিশ্লেষক চারটি বৈদ্যুতিক পার্থক্য পোর্ট (১১ পর্যন্ত) প্রদান করেবিট ত্রুটি পরীক্ষার জন্য.

U9210B এর কম্প্যাক্ট কাঠামো এবং ছোট ভলিউম রয়েছে। ইউএসবি বা ইথারনেট যোগাযোগ ইন্টারফেসের জন্য সমর্থন স্বয়ংক্রিয় পরীক্ষার পরিবেশে সংহতকরণকে আরও মসৃণ করে তোলে।

U9210B সিরিয়াল বিট ত্রুটি পরীক্ষকের অপারেটিং ইন্টারফেসটি উইন্ডোজ-এক্সপি/উইন৭/উইন৮/উইন১০ অপারেটিং সিস্টেমের জন্য উপযুক্ত, এটি পিসি ব্যবহারকারীর অপারেশন এবং গ্রাফিকাল ডিসপ্লে ইন্টারফেস এর উপর ভিত্তি করে।এটা ল্যাবরেটরি বা উত্পাদন লাইন কাজের পরিবেশের জন্য খুব সুবিধাজনকনিম্নলিখিত তিনটি সেট 12 টি চ্যানেল পরীক্ষার ইন্টারফেসের সাথে superimposed ব্যবহার করা হয়ঃ

U9210B সিরিয়াল বিট ত্রুটি পরীক্ষক বৈশিষ্ট্য

· 9.953Gbps থেকে 11.3Gbps কোড জেনারেটর এবং ত্রুটি ডিটেক্টর

ইনপুট সংবেদনশীলতা 50 mVpp এর কম

· দ্রুত বিট মোড সিঙ্ক্রোনাইজেশন

· স্বজ্ঞাত ব্যবহারকারী ইন্টারফেস এবং উইন্ডোজ অপারেটিং সিস্টেম

· রিমোট কমান্ড সমর্থন

স্ট্যান্ডার্ড কোড নির্বাচনঃ

PRBS7, PRBS9, PRBS15, PRBS23, PRBS31

মান এবং হারগুলির জন্য সমর্থন

9.৯৫৩ গিগাবাইট, ১০.৩১৫ গিগাবাইট, ১০.৫১৯ গিগাবাইট, ১০.৭০২ গিগাবাইট, ১১.০৯৬ গিগাবাইট, ১১.৩১৭ গিগাবাইট

যোগাযোগ/নেটওয়ার্ক ম্যানেজমেন্ট ইন্টারফেস

পাওয়ার সাপ্লাই প্রয়োজনীয়তা
ইউ৯২১০বি ওভারভোল্টেজ লেভেল ২ এর নিয়ম মেনে চলে। অপারেটিং ভোল্টেজ 100 ~ 240V এসি ভোল্টেজ, ফ্রিকোয়েন্সি পরিসীমা 48 ~ 66Hz, অপারেটিং ভোল্টেজ 115V,সর্বাধিক খরচ বর্তমান 230mA; যখন অপারেটিং ভোল্টেজ 230V হয়, তখন সর্বোচ্চ খরচ বর্তমান 120mA হয়।
ইউএসবি পোর্ট
ইউএসবি ইন্টারফেসটি একটি স্ট্যান্ডার্ড 4-কোর বি-টাইপ ইন্টারফেস, যা UC9210B এবং পিসিতে সংযুক্ত হতে পারে এবং যন্ত্রটি মনিটরিং সফ্টওয়্যার দ্বারা নিয়ন্ত্রিত হতে পারে।
ইউএসবি সংযোগ তার
ইউএসবি তারের দৈর্ঘ্য 5 মিটার অতিক্রম করতে পারে না। অন্যথায়, শুধুমাত্র একটি তৃতীয় পক্ষের ইউএসবি পেরিফেরিয়াল এক্সটেন্ডার ব্যবহার করা যেতে পারে। সাধারণত, সর্বাধিক এক্সটেনশন দৈর্ঘ্য 50 মিটার পৌঁছতে পারে।

এর ওজন

২ কেজির কম

ত্রুটি মিটারের কাজের নীতি

অপটিক্যাল যোগাযোগ কম ট্রান্সমিশন ক্ষতি, বড় তথ্য ক্ষমতা এবং দ্রুত ট্রান্সমিশন হারের সুবিধার কারণে যোগাযোগ প্রযুক্তির মূল শক্তি হয়ে উঠছে।এবং অপটিক্যাল মডিউল ক্রমবর্ধমান ব্যাপকভাবে ব্যবহার করা হয়.ট্রান্সমিশন রেট ত্বরান্বিত হওয়ার সাথে সাথে উচ্চ গতির অপটিক্যাল যোগাযোগ ব্যবস্থায় হ্রাস, ছড়িয়ে পড়া এবং অন্যান্য সমস্যার কারণে বিট ত্রুটি দেখা দেবে,তাই অপটিক্যাল মডিউল সঠিকভাবে এবং কার্যকরভাবে বিট ত্রুটি হার পরিমাপ করা খুবই গুরুত্বপূর্ণ.তাহলে, বিট ত্রুটি মিটার কিভাবে কাজ করে?

ত্রুটি পরীক্ষার নীতি

ত্রুটি পরীক্ষার উদ্দেশ্য সাধারণত এক্সপোনেন্সিয়াল ওয়ার্ড ট্রান্সমিশন সিস্টেম, যা ডিজিটাল তথ্য সংক্রমণের চ্যানেল হিসাবে বোঝা যায়।ত্রুটি পরীক্ষার কাঠামোর মৌলিক ব্লক ডায়াগ্রাম পরীক্ষিত বস্তুর ইনপুট শেষ এবং ত্রুটি আবিষ্কারক সঙ্গে পরীক্ষিত বস্তুর আউটপুট শেষ সঙ্গে কোড জেনারেটর সংযোগ করে গঠিত হয়.
