সম্পূর্ণ রেট 10Gbps CDR ঘড়ি পুনরুদ্ধার মডিউল অভিযোজিত হার

তোমার দর্শন লগ করা অনলাইন চ্যাট এখন

সম্পূর্ণ রেট 10Gbps CDR ঘড়ি পুনরুদ্ধার মডিউল অভিযোজিত হার

সম্পূর্ণ রেট 10Gbps CDR ঘড়ি পুনরুদ্ধার মডিউল অভিযোজিত হার
সম্পূর্ণ রেট 10Gbps CDR ঘড়ি পুনরুদ্ধার মডিউল অভিযোজিত হার

বড় ইমেজ :  সম্পূর্ণ রেট 10Gbps CDR ঘড়ি পুনরুদ্ধার মডিউল অভিযোজিত হার

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: YOUCii
মডেল নম্বার: UC9710B
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 পিসিএস
মূল্য: negotiate a price
প্যাকেজিং বিবরণ: শক্ত কাগজ
ডেলিভারি সময়: 20 কাজের দিন
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: 5 পিসি+ প্রতি মাসে

সম্পূর্ণ রেট 10Gbps CDR ঘড়ি পুনরুদ্ধার মডিউল অভিযোজিত হার

বিবরণ
ডেটা হার পরিসীমা (Gbps): 0.155~11.3 ঘড়ির উত্থানের সময় (OC-192)(20%~80%) (ps): 22.2~33.1
ঘড়ি পড়ার সময় (OC-192)(80%~20%) (ps): 23.9~33.7 অভ্যন্তরীণ ক্ষতি (mV) অফ সিগন্যাল ডিটেক্ট (LOS)(): 5 (সংবেদনশীলতা) ~128 (ওভারলোড)
অপারেটিং তাপমাত্রা (℃): -40~85
বিশেষভাবে তুলে ধরা:

CDR ক্লক রিকভারি মডিউল

,

ফুল রেট 10Gbps ক্লক রিকভারি মডিউল

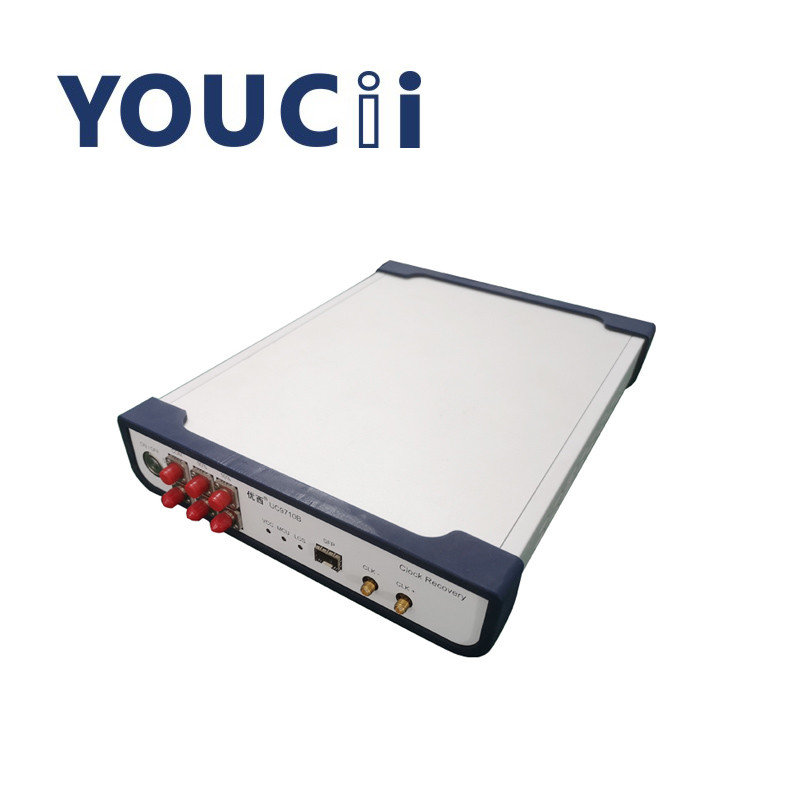

UC9710Bসম্পূর্ণ রেট 10Gbps CDR ঘড়ি পুনরুদ্ধার মডিউল অভিযোজিত হার





UC9710 CDR (ক্লক রিকভারি মডিউল) প্রধানত ক্লক ট্রিগার না করে পরীক্ষার পরিবেশে ঘড়ি পুনরুদ্ধারের সংকেত প্রদান করতে ব্যবহৃত হয়, যাতে ডিভাইসের অপটিক্যাল আই ডায়াগ্রাম পরীক্ষা করতে স্যাম্পলিং অসিলোস্কোপ ব্যবহার করা যায়।সাধারণ অ্যাপ্লিকেশন হল অপটিক্যাল নেটওয়ার্ক সরঞ্জাম বা PON অ্যাপ্লিকেশনে BOB পণ্যের পরীক্ষা।যেহেতু ফটোমেট্রিক ডিভাইসের নিজেই কোন ফ্রিকোয়েন্সি ডিভিশন ঘড়ির আউটপুট নেই, তাই অপটিক্যাল আই ডায়াগ্রাম পরীক্ষা করার সময় নমুনা অসিলোস্কোপকে ট্রিগার করার জন্য ঘড়ির সংকেত পুনরুদ্ধার করা প্রয়োজন।
UC9710 CDR এর একটি SFP অপটিক্যাল পোর্ট রয়েছে, যা SFP এনক্যাপসুলেটেড প্রচলিত SFP, SFP+, OLT SFP এবং অন্যান্য অপটিক্যাল মডিউলের জন্য উপযুক্ত।অপটিক্যাল সিগন্যালকে বৈদ্যুতিক সংকেতে রূপান্তর করার জন্য এটির শুধুমাত্র অপটিক্যাল মডিউলের প্রাপ্তির শেষের প্রয়োজন, এবং তারপরে বৈদ্যুতিক সংকেতের ঘড়িটি বের করে এবং আউটপুট করে।ঘড়ির সংকেত প্রধানত অসিলোস্কোপের ট্রিগার সংকেতের জন্য ব্যবহৃত হয়।এই ডিভাইসটি হারের সাথে স্ব-অভিযোজিত হয় এবং সফ্টওয়্যার কনফিগারেশনের প্রয়োজন হয় না।





স্পেসিফিকেশন

না. স্পেসিফিকেশন সর্বোচ্চ মিন. ইউনিট।
1 ডেটা হার পরিসীমা 11.3 0.155 জিবিপিএস
2 তরঙ্গদৈর্ঘ্য পরিসীমা 1600 800 nm
3 অপটিক্যাল ইনপুট পরিসীমা (মডিউল সংবেদনশীলতা দ্বারা নির্ধারিত) +3 -15 dBm
4 আউটপুট পুনরুদ্ধার বৈদ্যুতিক ঘড়ি পরিসীমা 5.65 / 2.825 ০.০৭৭৫/০.০৩৮৭৫ GHz
5 বৈদ্যুতিক ঘড়ির প্রশস্ততা আউটপুট 600 (সাধারণ মান) mVpp
6 ঘড়ির উত্থানের সময় (OC-192)(20%~80%) 33.1 22.2 পুনশ্চ
7 ঘড়ি পড়ার সময়(OC-192)(80%~20%) ৩৩.৭ 23.9 পুনশ্চ
8 আউটপুট জিটার (10.3125Gbps) 1 (সাধারণ মান) পুনশ্চ
9 ঘড়ির ফ্রিকোয়েন্সি (10.3125Gbpsrate, 2/4 দ্বারা ভাগ) 5.156 / 2.578 5.156 / 2.578 GHz
10 সংকেত সনাক্তকরণের অভ্যন্তরীণ ক্ষতি (LOS) 128 (ওভারলোড) 5 (সংবেদনশীলতা) mV
11 পাওয়ার সাপ্লাই ভোল্টেজ (বাহ্যিক বিদ্যুৎ সরবরাহের ইনপুট ভোল্টেজ) 5.5 4 ভি
12 অপারেটিং তাপমাত্রা 85 -40



অসিলোস্কোপের নমুনা অপটিক্যাল চোখের প্যাটার্ন এবং তরঙ্গরূপ পরীক্ষা করার সময়, এটি পরিমাপ করা সংকেতের মতো একই উত্স দ্বারা ট্রিগার করা প্রয়োজন।CDR (ঘড়ি পুনরুদ্ধার) মডিউলটি মূলত পরীক্ষার পরিবেশে ব্যবহৃত হয় যার জন্য অপটিক্যাল চোখের মানচিত্র পরীক্ষা করার জন্য নমুনা অসিলোস্কোপ প্রয়োজন, কিন্তু ট্রিগার ঘড়ি প্রদান করে না।সাধারণ অ্যাপ্লিকেশন হল অপটিক্যাল নেটওয়ার্ক সরঞ্জামের পরীক্ষা, বা PON অ্যাপ্লিকেশনে BOB পণ্যগুলির জন্য, কারণ পরিমাপ করা অপটিক্যাল সরঞ্জামের নিজেই একটি ফ্রিকোয়েন্সি বিভাগ ঘড়ি আউটপুট নেই।অপটিক্যাল চোখের প্যাটার্ন পরীক্ষা করার সময় নমুনা অসিলোস্কোপ ট্রিগার করতে ঘড়ি সংকেত পুনরুদ্ধার করা প্রয়োজন।
এই CDR একটি SFP অপটিক্যাল পোর্ট দিয়ে সজ্জিত, যা প্রচলিত SFP, SFP+, OLT SFP এবং SFP-এ এনক্যাপসুলেট করা অন্যান্য অপটিক্যাল মডিউলের সাথে সংযুক্ত হতে পারে।অপটিক্যাল মডিউলের শুধুমাত্র প্রাপ্তির প্রান্তটি প্রয়োজন, যা অপটিক্যাল সংকেতকে বৈদ্যুতিক সংকেতে রূপান্তর করার জন্য দায়ী, এবং তারপর যন্ত্রটি বৈদ্যুতিক সংকেতের ঘড়িটি বের করে এবং আউটপুট করে।ঘড়ির সংকেতগুলি মূলত অসিলোস্কোপের সংকেতগুলিকে ট্রিগার করার জন্য ব্যবহৃত হয়।





সম্পূর্ণ রেট 10Gbps CDR ঘড়ি পুনরুদ্ধার মডিউল অভিযোজিত হার 0
