উচ্চ খরচ কর্মক্ষমতা সহ 100G/400G বিট-ত্রুটি পরীক্ষক BERT
একটি ওভারভিউ

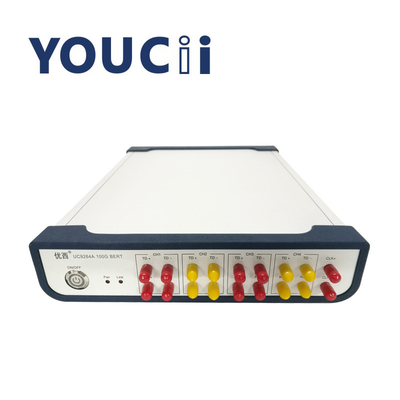

UC9264A হল একটি 100G পণ্য বিট ত্রুটি পরীক্ষক।এটি অপটিক্যাল ডিভাইস, উচ্চ-গতির তার, অপটিক্যাল মডিউল এবং যোগাযোগ ব্যবস্থার উন্নয়ন এবং উত্পাদন পরীক্ষায় ব্যবহার করা যেতে পারে।9.953Gbps থেকে 14.5Gbps এবং 25-29Gbps পর্যন্ত একাধিক হার সমর্থন করে।
আবেদন
সমস্ত ধরণের হালকা মডিউল (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) এবং ত্রুটি পরীক্ষার সাবসিস্টেমে প্রযোজ্য
সমস্ত ধরণের সক্রিয়, প্যাসিভ কেবল, সক্রিয় ফাইবার বার পরীক্ষার জন্য উপযুক্ত
একটি 10G, 100G পরীক্ষার প্ল্যাটফর্মের জন্য একটি সংকেত উৎস হিসাবে কাজ করে৷
বৈশিষ্ট্য
9.953Gbps থেকে 14.5Gbps এবং 25 থেকে 29Gbps পর্যন্ত হার সমর্থন করে
চারটি প্রোগ্রামেবল কোড জেনারেটর এবং চারটি বিট ত্রুটি সনাক্তকারীকে সংহত করে৷
অভ্যন্তরীণ সমন্বিত ঘড়ি মডিউল;
বিট এরর ডিটেক্টর ইন্টিগ্রেটেড ক্লক রিকভারি ইউনিট;
স্পেসিফিকেশন
| মডেল |
MIN |
মডেল |
সর্বোচ্চ |
ইউনিট |
বিঃদ্রঃ |
| সাধারণ পরামিতি |
| পাওয়ার সাপ্লাই ভোল্টেজ |
100 |
220 |
240 |
ভি |
অল্টারনেটিং কারেন্ট (ac),50-60HZ |
| শক্তি খরচ |
20 |
ডব্লিউ |
|
| কাজ তাপমাত্রা |
0 |
|
55 |
℃ |
|
| SIZE |
235 x 55 x 320 |
মিমি |
|
| বিট এরর ডিটেক্টর (ED) |
| ইনপুট স্তর পরিসীমা |
100 |
- |
1200 |
mVppd |
ডিফারেনশিয়াল ইনপুট, এসি কাপলিং |
| ইনপুট হার পরিসীমা |
9.953 |
- |
29 |
জিবিপিএস |
|
| |
100 |
ওম |
পার্থক্য |
| সংযোগকারী প্রকার |
এসএমএ |
|
পার্থক্য, সামনের প্যানেল |
| সমর্থিত কোড প্রকার |
PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, 20 বিট/Ch পর্যন্ত, ব্যবহারকারী সংজ্ঞায়িত |
রেট 9.953~14.5Gbps |
| PRBS 2n-1, n=9, 15, 31 |
রেট 25~29Gbps |
| প্রোগ্রামেবল কোড জেনারেটর (পিপিজি) |
| আউটপুট স্তর পরিসীমা |
200 |
- |
1100 |
mVppd |
ডিফারেনশিয়াল, অল্টারনেটিং কাপলিং |
| আউটপুট হার পরিসীমা |
9.953 |
- |
29 |
জিবিপিএস |
9.953~14.5 / 25~29Gbps |
| আউটপুট প্রতিবন্ধকতা |
100 |
ওম |
ডিফারেনশিয়াল |
এসি পাওয়ার সাপ্লাই প্রয়োজনীয়তা
যন্ত্রটি ওভারভোল্টেজ ক্লাস II প্রবিধান মেনে চলে।অপারেটিং ভোল্টেজ হল 100 ~ 240V AC ভোল্টেজ, ফ্রিকোয়েন্সি রেঞ্জ 48-66Hz, অপারেটিং ভোল্টেজ 115V যখন, সর্বাধিক খরচ বর্তমান 230mA হয়;অপারেটিং ভোল্টেজ 230V, সর্বাধিক
সর্বাধিক খরচ বর্তমান 120mA হয়.
পাওয়ার কর্ড
আন্তর্জাতিক নিরাপত্তা মান অনুযায়ী, যন্ত্রটি একটি 3-কোর পাওয়ার কর্ড দিয়ে সজ্জিত যা জাতীয় মান পূরণ করে।শুধুমাত্র গ্রাউন্ড প্রোটেকশন সহ পাওয়ার আউটলেটে পাওয়ার কর্ড প্লাগ সংযুক্ত করুন।
ক্ষমতা সূচক
ইন্সট্রুমেন্ট চালু হলে পাওয়ার ইন্ডিকেটর আলো জ্বলে।
যোগাযোগ ইন্টারফেস বিবরণ
যন্ত্রটির পিছনের প্যানেলে দুটি যোগাযোগ পোর্ট রয়েছে, যথা USB ইন্টারফেস এবং RS232 ইন্টারফেস।
ইউএসবি ইন্টারফেস
ইউএসবি ইন্টারফেস হল একটি স্ট্যান্ডার্ড 4-কোর বি-টাইপ ইন্টারফেস, যা ইন্সট্রুমেন্ট এবং পিসির সাথে কানেক্ট করা যায় এবং যন্ত্রটিকে মনিটরিং সফ্টওয়্যার দ্বারা নিয়ন্ত্রণ করা যায়।
