1x4 ডেস্কটপ অপটিক্যাল সুইচ

ব্যাবহারবিধি

1. গঠন বিবরণ

1.1 সামনের প্যানেলের বিবরণ

সম্মুখ প্যানেল

(1) LCD ডিসপ্লে: ডিভাইসের ঠিকানা, বর্তমান চ্যানেল এবং সম্পর্কিত তথ্য প্রদর্শন করে।
(2), ▲ - আপ কী;▼ -- ডাউন কী;লিখুন -- নিশ্চিত কী;Esc -- বাতিল কী।
(3) পাওয়ার সূচক Power1, Power2: কার্যকরী পাওয়ার সাপ্লাই নির্দেশ করে।

1.2 রিয়ার প্যানেলের বিবরণ

পিছনের প্যানেল

(1) RJ45 ইথারনেট ইন্টারফেস, RS-232 সিরিয়াল পোর্ট: ডিভাইস পর্যবেক্ষণ ডেটার জন্য যোগাযোগ ইন্টারফেস।
(2) এসি পাওয়ার ইন্টারফেস: সরঞ্জামের জন্য এসি পাওয়ার সাপ্লাইয়ের ইনপুট ইন্টারফেস।

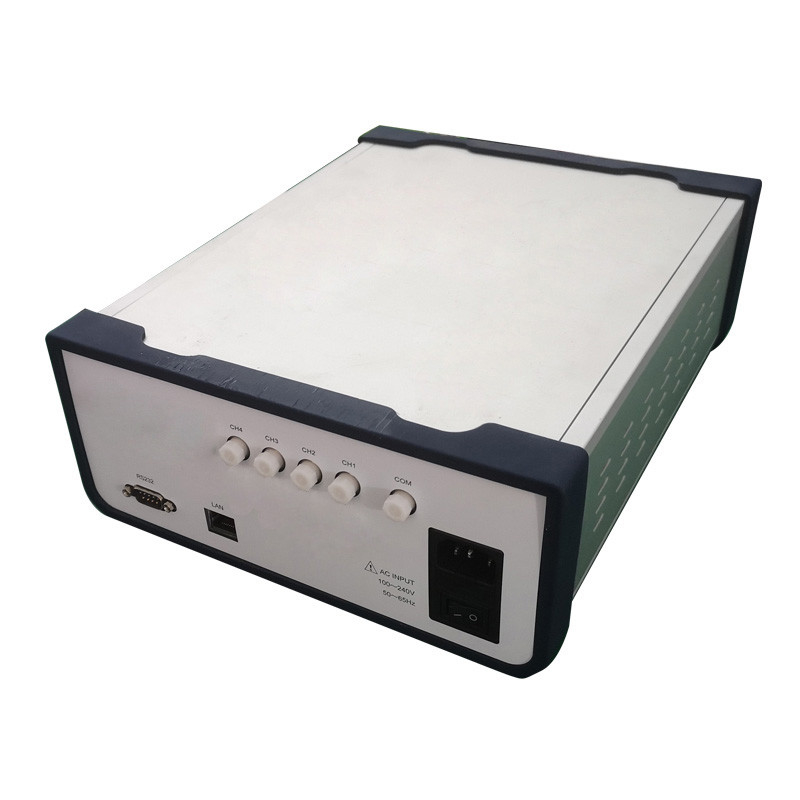

অপটিক্যাল পোর্টের বর্ণনা: ডিভাইস প্যানেলে থাকা I/O পোর্ট হল পাবলিক পোর্ট।চ্যানেল নম্বর যথাক্রমে 1, 2, 3, এবং 4।

2. ডিভাইস সংযোগ বিবরণ

2.1 অভ্যন্তরীণ অপটিক্যাল পাথ বর্ণনা

1 x 4 অপটিক্যাল সুইচের অভ্যন্তরীণ অপটিক্যাল পথের পরিকল্পিত চিত্র

2.2 যোগাযোগ ইন্টারফেস সংযোগ বিবরণ

(1) RS-232 ইন্টারফেস
একটি কম্পিউটারের সাথে একটি ডিভাইস সংযোগ করার সময়, উভয় প্রান্তে গর্ত সহ একটি DB9 সিরিয়াল পোর্ট ক্রসওভার কেবল ব্যবহার করুন৷অর্থাৎ, উভয় প্রান্তে পিন #2 এবং পিন #3 ক্রস করা হয়েছে, উভয় প্রান্তে পিন #5 সংযুক্ত রয়েছে এবং বাকি পিনগুলি সংযুক্ত নেই।
(2) RJ45 ইথারনেট ইন্টারফেস
একটি সুইচের মাধ্যমে একটি কম্পিউটারের সাথে একটি ডিভাইস সংযোগ করার সময়, একটি স্ট্রেইট-থ্রু কেবল ব্যবহার করুন (উভয় প্রান্তে তারের ক্রম 1-কমলা এবং সাদা, 2-কমলা, 3-সবুজ এবং সাদা, 4-নীল, 5-নীল এবং সাদা , 6-সবুজ, 7-বাদামী এবং সাদা, 8-বাদামী)।যখন ডিভাইসটি কম্পিউটারের সাথে সরাসরি সংযুক্ত থাকে, তখন ক্রস তারগুলি ব্যবহার করা উচিত (এক প্রান্ত হল: 1-কমলা-সাদা, 2-কমলা, 3-সবুজ-সাদা, 4-নীল, 5-নীল-সাদা, 6-সবুজ, 7-বাদামী-সাদা, 8-বাদামী; অন্য প্রান্তটি হল: 1- সবুজ সাদা, 2- সবুজ, 3- কমলা সাদা, 4- নীল, 5- নীল সাদা, 6- কমলা, 7- বাদামী সাদা, 8- বাদামী )

3. প্যানেল অপারেশন নির্দেশাবলী

(1) কীবোর্ড লক: চ্যানেল ডিভাইসের কমিউনিকেশন ইন্টারফেস প্যানেলের কীগুলি ব্যবহার করার অনুমতি দেওয়া হবে কিনা তা সেট করতে সংশ্লিষ্ট কমান্ড পাঠায়।বিস্তারিত জানার জন্য "যোগাযোগ প্রোটোকল বিবরণ" দেখুন।প্যানেল কী লক করা থাকলে, প্যানেলের মাধ্যমে সংশ্লিষ্ট পরামিতি সেট করা যাবে না।
(2) প্রাথমিক ইন্টারফেস চ্যানেল স্যুইচ করার অনুমতি দেয় কিনা তা সেট করা।

■প্রাথমিক ইন্টারফেসে চ্যানেল স্যুইচ করার অনুমতি দেওয়ার পদ্ধতি:①মেনুতে প্রবেশ করতে এন্টার টিপুন যখন আপনি এটি ব্যবহার করার অনুমতি দিতে বোতাম টিপুন।② "1. চ্যানেল লক সেটিং" নির্বাচন করতে "▲" বা "▼" কী টিপুন;③ এন্টার করতে "Enter" টিপুন।④ "অনুমতি সুইচ" নির্বাচন করতে "▲" বা "▼" কী টিপুন;⑤ সমাপ্তি নিশ্চিত করতে "এন্টার" টিপুন।⑥ পুরো প্রক্রিয়া চলাকালীন, পূর্ববর্তী ধাপে ফিরে যেতে Esc টিপুন।

   ■একটি প্রাথমিক ইন্টারফেসে একটি চ্যানেল সুইচ লক করার পদ্ধতি: (1) আপনি যখন এটি ব্যবহার করার অনুমতি দেবেন তখন মেনুতে প্রবেশ করতে এন্টার টিপুন।② "1. চ্যানেল লক সেটিং" নির্বাচন করতে "▲" বা "▼" কী টিপুন;③ এন্টার করতে "Enter" টিপুন।④ "লক সুইচ" নির্বাচন করতে "▲" বা "▼" কী টিপুন;⑤ সমাপ্তি নিশ্চিত করতে "এন্টার" টিপুন।⑥ পুরো প্রক্রিয়া চলাকালীন, পূর্ববর্তী ধাপে ফিরে যেতে Esc টিপুন।

(3) চ্যানেল স্যুইচিং

(5) স্বয়ংক্রিয় স্ক্যানিংয়ের সময় সেট করুন এবং স্বয়ংক্রিয় স্ক্যানিং শুরু করুন

■চাপুন①মেনুতে প্রবেশ করার জন্য কী।② "4. স্বয়ংক্রিয় স্ক্যান সেটিংস" নির্বাচন করতে "▲" বা "▼" কী টিপুন;③ এন্টার করতে "Enter" টিপুন।④ স্ক্যান ব্যবধানের "ঘন্টা" নির্বাচন করতে "▲" বা "▼" কী টিপুন;⑤ নিশ্চিত করতে "এন্টার" কী টিপুন;⑥ "মিনিট" নির্বাচন করতে "▲" বা "▼" কী টিপুন;⑦ নির্ধারণ করতে "এন্টার" কী টিপুন;⑧ "সেকেন্ড" নির্বাচন করতে "▲" বা "▼" কী টিপুন;⑨ এন্টার টিপুন।সময় শূন্য না হলে, স্বয়ংক্রিয় স্ক্যান শুরু হয়।⑩ পুরো প্রক্রিয়া চলাকালীন, পূর্ববর্তী ধাপে ফিরে যেতে Esc টিপুন।

■স্বয়ংক্রিয় স্ক্যানিং চলাকালীন, প্যানেলে স্ক্যান করা বন্ধ করার তিনটি উপায় রয়েছে: (1) যখন প্রাথমিক ইন্টারফেস চ্যানেল স্যুইচ করার অনুমতি দেয়, তখন স্ক্যান করা বন্ধ করতে চ্যানেলগুলি পরিবর্তন করতে "▲" বা "▼" টিপুন;② স্ক্যান করা বন্ধ করতে "2. চ্যানেল বাধ্যতামূলক নির্বাচন" এর অধীনে চ্যানেলগুলি পরিবর্তন করুন৷③ মেনুতে "4. স্বয়ংক্রিয় স্ক্যান সেটিংস" স্ক্যানিং বন্ধ করতে স্ক্যানিং সময়ের ব্যবধান "00 ঘন্টা, 00 মিনিট, 00 সেকেন্ড" এ সেট করুন।

(6) ডিভাইস ঠিকানা সেটিং, যা টাইট সিরিয়াল পোর্ট সংস্থানগুলির ক্ষেত্রে বিভিন্ন ঠিকানা সহ একাধিক ডিভাইস নিয়ন্ত্রণ করতে ব্যবহার করা যেতে পারে।

■চাপুন①মেনুতে প্রবেশ করার জন্য কী।② "5. ঠিকানা সেটিং" নির্বাচন করতে "▲" বা "▼" কী টিপুন;③ এন্টার করতে "Enter" টিপুন।④ "নতুন ঠিকানা" নির্বাচন করতে "▲" বা "▼" কী টিপুন;⑤ সমাপ্তি নিশ্চিত করতে "এন্টার" টিপুন।⑥ পুরো প্রক্রিয়া চলাকালীন, পূর্ববর্তী ধাপে ফিরে যেতে Esc টিপুন।

(7) সিরিয়াল পোর্ট বড রেট সেটিং বিভিন্ন বড হারের সেটিংস পূরণ করতে পারে।বড রেট নিম্নরূপ সেট করা যেতে পারে: 1200, 2400, 4800, 9600, 19200, 57600, 115200, সাধারণত 19200 হিসাবে সেট করা হয়। (দ্রষ্টব্য: বড রেট সেটিংস পুনরায় চালু করার পরেই কার্যকর হয়৷)

■চাপুন①মেনুতে প্রবেশ করার জন্য কী।② "6. বড রেট সেটিং" নির্বাচন করতে "▲" বা "▼" কী টিপুন;③ এন্টার করতে "Enter" টিপুন।④ "বড রেট" নির্বাচন করতে "▲" বা "▼" কী টিপুন;⑤ সমাপ্তি নিশ্চিত করতে "এন্টার" টিপুন।⑥ পুরো প্রক্রিয়া চলাকালীন, পূর্ববর্তী ধাপে ফিরে যেতে Esc টিপুন।

(8) LCD ব্যাকলাইট বিলম্ব সেটিং

■চাপুন①মেনুতে প্রবেশ করার জন্য কী।② "7. LCD ব্যাকলাইট" নির্বাচন করতে "▲" বা "▼" টিপুন;③ এন্টার করতে "Enter" টিপুন।④ বিলম্বের সময় নির্বাচন করতে "▲" বা "▼" কী টিপুন;⑤ নিশ্চিত করতে "এন্টার" কী টিপুন;⑥ পুরো প্রক্রিয়া চলাকালীন, পূর্ববর্তী ধাপে ফিরে যেতে Esc টিপুন।

(9) ত্রুটি বার্তা প্রম্পট

■ত্রুটি 1 -- একটি ডেটা ওভারফ্লো নির্দেশ করে।
■ত্রুটি 2 - নির্দেশ করে যে অপটিক্যাল সুইচ মডিউলটি ভুলভাবে কাজ করছে।

.4উপরের কম্পিউটার পর্যবেক্ষণের বর্ণনা

স্বয়ংক্রিয় পরিমাপ বা রিয়েল-টাইম মনিটরিং (সিরিয়াল পোর্ট মনিটরিং সিস্টেম বা সিরিয়াল পোর্ট সফ্টওয়্যার ব্যবহার করে) বা দূরবর্তী পর্যবেক্ষণ উপলব্ধি করতে সামনের প্যানেলে RS-232 (বা RS-485) ইন্টারফেসের মাধ্যমে ডিভাইসটি কম্পিউটার থেকে নিয়ন্ত্রণ সংকেত গ্রহণ করতে পারে। ইথারনেট পোর্টের মাধ্যমে।

4.1।প্রোগ্রাম নিয়ন্ত্রণ নির্দেশনা
(1) এই উপকরণটি একবারে শুধুমাত্র একটি নির্দেশ কার্যকর করতে পারে।পরবর্তী নির্দেশে প্রবেশ করার আগে সাধারণত প্রোগ্রামটি সংশ্লিষ্ট মান প্রদান না করা পর্যন্ত অপেক্ষা করুন।
(2) অনুগ্রহ করে বড় অক্ষর ব্যবহার করুন।
(3) তীক্ষ্ণ বন্ধনী "<" ইনপুট করুনপ্রকৃত অপারেশনে।একটি প্রারম্ভিক চরিত্র হিসাবে, একটি বন্ধনী ">"টার্মিনেটর হিসেবে।
