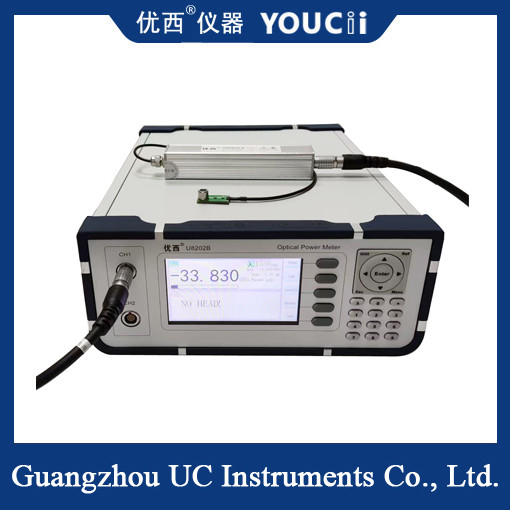

অতি-পাতলা পিডি বহিরাগত প্রোব ডুয়াল-চ্যানেল অপটিক্যাল পাওয়ার মিটারের জন্য

মডেল #

U82024

সেন্সর উপাদান

InGaAs

PD আকার

φ2 মিমি

তরঙ্গদৈর্ঘ্য সীমা

900 ~ 1700 nm

ক্যালিব্রেশন তরঙ্গদৈর্ঘ্য

1310 / 1550 / 1650nm সেগমেন্টেড ক্যালিব্রেশন

পাওয়ার রেঞ্জ

+10 ~ - 45 dBm

পাওয়ার স্যাম্পলিং সময়কাল(হার)

1 মিসেকেন্ড(1KHz)

অ্যাপ্লিকেশন ফাইবার প্রকার

স্ট্যান্ডার্ড SM এবং MM 62.5 um কোর আকার পর্যন্ত

পরম

রেফারেন্স অবস্থায় অনিশ্চয়তা (সঠিকতা)

± 4% (1200 nm ~ 16200 nm)

আপেক্ষিক

রেফারেন্স অবস্থায় অনিশ্চয়তা (সঠিকতা)

＜ 0.02 dB সাধারণ

রৈখিকতা (পাওয়ার)

≤ ± 0.06 dB (1200 nm ~ 16200 nm, 0 ~ -40dBm)

রিটার্ন লস

＞ 40 dB

অপটিক্যাল ইনপুটইন্টারফেস

নগ্ন ফাইবারইনপুট প্রোবের সামনের মাত্রা

5.0 মিমি W x 2.5 মিমি H x 20.0 মিমি D

যোগাযোগ ইন্টারফেস

RS232/ USBঅপারেশন তাপমাত্রা

0  ～

+40

℃পুনরায় ক্যালিব্রেশন সময়কাল -30 বছর

+80

℃পুনরায় ক্যালিব্রেশন সময়কাল 2 বছর

মাত্রা

5মিমি W, 2.5

মিমি H,

20 মিমি Dওজন 0.5 কেজি অতি-পাতলা PD প্রোব ডিজাইন

ছোট আকার: অতি-পাতলা প্রোব (যেমন 5 মিমি এর কম পুরুত্বের) কমপ্যাক্ট ডিভাইস বা সংকীর্ণ স্থানে একত্রিত করা সহজ, যা অপটিক্যাল ফাইবার যোগাযোগ এবং অপটিক্যাল মডিউল পরীক্ষার মতো পরিস্থিতিতে উপযুক্ত করে তোলে।

উচ্চ সংবেদনশীলতা: InGaAs-এর মতো উপাদান ব্যবহার করে, 800-1700nm ব্যান্ড (সাধারণ যোগাযোগ তরঙ্গদৈর্ঘ্য) কভার করে, সংবেদনশীলতা -45dBm বা তার নিচে পৌঁছাতে পারে, যা কম-পাওয়ার সংকেত পরিমাপের জন্য উপযুক্ত করে তোলে।দ্রুত প্রতিক্রিয়া: PD প্রোবের প্রতিক্রিয়া সময় সাধারণত ন্যানোসেকেন্ড স্তরে থাকে, যা পালসড লেজারের মতো গতিশীল অপটিক্যাল সংকেতের রিয়েল-টাইম পর্যবেক্ষণের জন্য উপযুক্ত করে তোলে।
