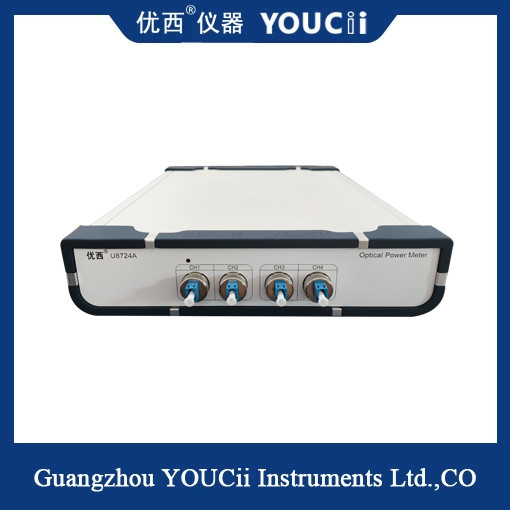

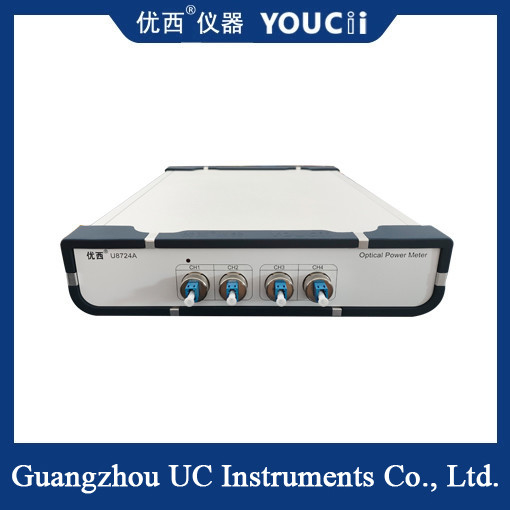

অন্তর্নির্মিত প্রোব সহ 4-চ্যানেল পিসি-নিয়ন্ত্রিত এলসি অ্যাডাপ্টার অপটিক্যাল পাওয়ার মিটার
চার চ্যানেলের অপটিক্যাল পাওয়ার মিটার মূলত ফটোডেটেক্টর, এম্প্লিফায়ার, ফিল্টার, অ্যানালগ-টু-ডিজিটাল কনভার্টার এবং মাইক্রোপ্রসেসর নিয়ে গঠিত।অপটিক্যাল সিগন্যালটি ফটোডেটেক্টর দ্বারা গৃহীত হয় এবং এটিকে বৈদ্যুতিক সিগন্যালে রূপান্তরিত করা হয়, যা এম্প্লিফায়ার এবং ফিল্টার দ্বারা প্রক্রিয়াকৃত হয়, এবং তারপর এনালগ-ডিজিটাল কনভার্টার দ্বারা ডিজিটাল সিগন্যালে রূপান্তরিত হয়, এবং অবশেষে মাইক্রোপ্রসেসর দ্বারা প্রক্রিয়াজাত এবং প্রদর্শিত হয়।এই প্রক্রিয়াটি পরিমাপের নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করে.
বৈশিষ্ট্য এবং সুবিধা
উচ্চ সংবেদনশীলতাঃ চার চ্যানেলের অপটিক্যাল পাওয়ার মিটারের অত্যন্ত উচ্চ সংবেদনশীলতা রয়েছে এবং রিয়েল-টাইম ট্র্যাকিং এবং বর্ধিত সংকেত স্তরের জন্য খুব দুর্বল প্রাথমিক সংকেত স্তর সনাক্ত করতে সক্ষম।
উচ্চ নির্ভুলতাঃ অপ্টিমাইজড উচ্চ-কার্যকারিতা এনালগ ইলেকট্রনিক্স এবং গোলমাল নিষ্কাশন প্রযুক্তির সাথে,চার-চ্যানেলের অপটিক্যাল পাওয়ার মিটারগুলি পুরো পাওয়ার রেঞ্জ জুড়ে অতি-নিম্ন এবং স্থিতিশীল শূন্য সংকেত স্তর এবং শীর্ষ নির্ভুলতা সরবরাহ করে.
মাল্টি-চ্যানেল পরিমাপঃ চার-চ্যানেল অপটিক্যাল পাওয়ার মিটার একযোগে চারটি চ্যানেলের অপটিক্যাল সংকেত পরিমাপ করতে পারে, যা পরিমাপের দক্ষতা ব্যাপকভাবে উন্নত করে।
বড় গতিশীল পরিসীমাঃ একটি গভীর গতিশীল পরিসীমা আছে, হালকা সংকেত পরিমাপের বিভিন্ন তীব্রতার প্রয়োজনের সাথে মানিয়ে নিতে পারে।
এসপ্যাসিফিকেশন
| মডেল # |
U8724A |
U8724H |
U8724C |
| সেন্সর এলিমেন্ট |
ইনজিএএ |
| তরঙ্গদৈর্ঘ্যের পরিসীমা |
৮৫০ ~ ১৭০০ এনএম |
| ক্যালিব্রেশন তরঙ্গদৈর্ঘ্য |
৮৫০/৯৮০/১৩১০/১৪৯০/১৫৫০/১৬১০ এনএম |
১৫১০-১৬২৫ এনএম
ক্রমাগত ক্যালিব্রেশন
|
| পাওয়ার রেঞ্জ |
+10 ~ -65 ডিবিএম |
+২৫-৫৫ ডিবিএম |
+৫-৭৫ ডিবিএম |
| নমুনা গ্রহণের সময়কাল |
100us (10KHz) |
১০ ইউএস (100 কেএইচজেড) |
| অ্যাপ্লিকেশন ফাইবার টাইপ |
স্ট্যান্ডার্ড এসএম এবং এমএম ৬২.৫ এমএম পর্যন্ত কোর আকার |
| অনিশ্চয়তা (নির্ভুলতা) |
± 4% (1200 nm ~ 1610 nm) |
| আপেক্ষিক অনিশ্চয়তা (নির্ভুলতা) |
< ০.০২ ডিবি সাধারণ |
| রৈখিকতা (পাওয়ার) |
≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0 ~ -60dBm) |
| রিটার্ন লস |
>40 ডিবি |
| যোগাযোগ ইন্টারফেস |
আরএস২৩২, ইউএসবি, পিসি দ্বারা নিয়ন্ত্রণ |
| অপারেশন তাপমাত্রা |
০ ০ +৪০°সি |
| সংরক্ষণ তাপমাত্রা |
-৩০ ∙ +৮০°সি |
| পুনরায় ক্যালিব্রেশন সময় |
২ বছর |
| মাত্রা |
235 মিমি W, 55 মিমি H, 320 মিমি D |
| ওজন |
3.0 কেজি |
অ্যাপ্লিকেশন ক্ষেত্র
অপটিক্যাল যোগাযোগঃ The four-channel optical power meter is used in the field of optical communication to measure the signal strength of each node in optical fiber communication and help regulate the transmission and reception of optical signalsএকই সময়ে, এটি অপটিক্যাল ফাইবার সংযোগকারী, অপটিক্যাল ফাইবার হ্রাস ইত্যাদি পরীক্ষা করতেও ব্যবহার করা যেতে পারে।
অপটিক্যাল ফাইবার সেন্সিংঃ অপটিক্যাল ফাইবার সেন্সিংয়ের ক্ষেত্রে, একটি চার-চ্যানেল অপটিক্যাল পাওয়ার মিটার ব্যবহার করা যেতে পারে অপটিক্যাল ফাইবারের নমনের ডিগ্রি এবং নমনের দিক পরিমাপ করতে,যাতে পরিমাপ করা বস্তুর তাপমাত্রা পরিবর্তন প্রতিফলিত হয়এছাড়া, এটি চাপ সেন্সর এবং টেনশন সেন্সরগুলিতেও বিস্তৃত অ্যাপ্লিকেশন রয়েছে।
লাইফ সায়েন্সেসঃ লাইফ সায়েন্সেস ক্ষেত্রে, চার-চ্যানেলের অপটিক্যাল পাওয়ার মিটারগুলি কোষ এবং আণবিক পরিমাপের জন্য ব্যবহার করা যেতে পারে। উদাহরণস্বরূপ, প্রোটিন পরিমাপে,নমুনার শোষণের মান পরিমাপ করতে একটি চার-চ্যানেল অপটিক্যাল পাওয়ার মিটার ব্যবহার করা যেতে পারে, যার ফলে নমুনায় প্রোটিনের ঘনত্ব গণনা করা হয়।
