ডাবল ওয়েভেলংথ ইনসার্শন ক্ষতি যন্ত্রের ওয়ার্কিং তরঙ্গদৈর্ঘ্য ঐচ্ছিক

ডাবল ওয়েভেলংথ ইনসার্শন লস ইনস্ট্রুমেন্টের ওয়ার্কিং ওয়েভলংথ ঐচ্ছিক

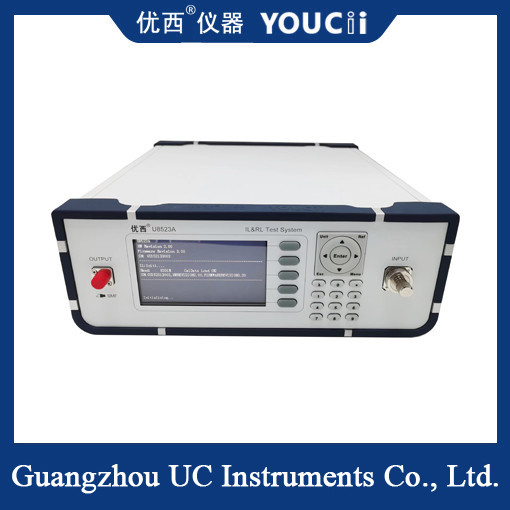

ডুয়াল ওয়েভলংথ ইনসেকশন লস অ্যানালাইজার একটি ধরণের যন্ত্র যা বিশেষভাবে নিষ্ক্রিয় ডিভাইসগুলির (যেমন সংযোগকারী, সংযোজক ইত্যাদি) ইনসেকশন ক্ষতি (আইএল) এবং রিটার্ন ক্ষতি (আরএল) পরিমাপ করতে ব্যবহৃত হয়।) অপটিক্যাল ফাইবার যোগাযোগ ব্যবস্থায়.

সংক্ষিপ্ত বিবরণ
একটি দ্বৈত তরঙ্গদৈর্ঘ্য সন্নিবেশ ক্ষতি পরীক্ষক একটি উচ্চ নির্ভুলতা পরীক্ষা ডিভাইস যা দুটি ভিন্ন তরঙ্গদৈর্ঘ্যের (সাধারণত 1310nm এবং 1550nm) সন্নিবেশ ক্ষতি এবং রিটার্ন ক্ষতি পরিমাপ করতে সক্ষম।এই যন্ত্রটি উন্নয়নে গুরুত্বপূর্ণ ভূমিকা পালন করে।, ফাইবার অপটিক্যাল কমিউনিকেশন সিস্টেমের উৎপাদন ও রক্ষণাবেক্ষণ।

দ্বিতীয়ত, কাজের নীতি
ব্রিজ নীতিতে একটি জোড়া শব্দ উত্স সন্নিবেশ করে, দ্বৈত তরঙ্গদৈর্ঘ্য প্লাগ-ব্যাক ক্ষতি যন্ত্র লোড এবং লোডহীন অবস্থার অধীনে পরীক্ষার সার্কিট পরিমাপ করতে পারে।যন্ত্রটি পরীক্ষার সংকেতের একটি নির্দিষ্ট ফ্রিকোয়েন্সি এবং শক্তি বের করবে, এবং তারপরে পরীক্ষার সংকেতের অভ্যন্তরীণ এবং প্রতিফলিত শক্তি পরিমাপ করে, একটি নির্দিষ্ট তরঙ্গদৈর্ঘ্যে পরিমাপ করা ডিভাইসের সন্নিবেশ ক্ষতির মান এবং রিটার্ন ক্ষতির মান গণনা করুন।

বৈশিষ্ট্য
দ্বৈত তরঙ্গদৈর্ঘ্যের পরিমাপঃ এটি বিভিন্ন তরঙ্গদৈর্ঘ্যের পরীক্ষার চাহিদা মেটাতে দুটি ভিন্ন তরঙ্গদৈর্ঘ্যে 1310nm এবং 1550nm এ পরিমাপ করা যেতে পারে।
উচ্চ নির্ভুলতাঃ উন্নত পরীক্ষার প্রযুক্তি এবং অ্যালগরিদম ব্যবহার করে, এটি উচ্চ নির্ভুলতা সন্নিবেশ ক্ষতি এবং রিটার্ন ক্ষতি পরিমাপ অর্জন করতে পারে।
সহজ অপারেশনঃ স্বজ্ঞাত ব্যবহারকারী ইন্টারফেস এবং সহজ অপারেশন প্রবাহের সাথে, ব্যবহারকারীদের কেবল পরীক্ষাটি সম্পূর্ণ করার জন্য অনুরোধগুলি অনুসরণ করতে হবে।
ডেটা রেকর্ডিং এবং বিশ্লেষণঃ এটি পরীক্ষার ডেটা স্বয়ংক্রিয়ভাবে রেকর্ড করতে পারে এবং ব্যবহারকারীদের পরীক্ষার অধীনে ডিভাইসের কার্যকারিতা আরও ভালভাবে বুঝতে সহায়তা করার জন্য ডেটা বিশ্লেষণ ফাংশন সরবরাহ করতে পারে।

স্পেসিফিকেশন

ব্যবহারের পদ্ধতি
পরীক্ষার প্রস্তুতিঃ নিশ্চিত করুন যে ডিভাইসটি সঠিকভাবে সংযুক্ত এবং প্রিহিট করা হয়েছে। পরীক্ষা করুন যে পরিমাপ লাইন সন্নিবেশের ক্ষতির মান যোগ্য কিনা এবং শেষের মুখটি পরিষ্কার কিনা।
শূন্যে ফেরত ক্ষতিঃ চিহ্নিতকরণ লাইনের শুরু শেষটি আলোর উত্সের আউটপুট ইন্টারফেসের সাথে সংযুক্ত করুন, চিহ্নিতকরণ লাইনের অন্য প্রান্তটি একটি উইন্ডিং রড দিয়ে আবৃত করুন,নির্দিষ্ট পরিসরের মধ্যে রিটার্ন লস চ্যানেলের অপটিক্যাল পাওয়ার মান সামঞ্জস্য করুন, শূন্য কী টিপুন যতক্ষণ না রিটার্ন হার উইন্ডো -00- প্রদর্শন করে।
রিটার্ন লস ক্যালিব্রেশনঃ ক্ষত চিহ্নিতকরণ লাইনটি শিথিল করুন, চিহ্নিতকরণ লাইনের শেষটি অপটিক্যাল পাওয়ার মিটার ইন্টারফেসে সন্নিবেশ করান, ক্যালিব্রেশনের জন্য রিফ কী টিপুন।
রিটার্ন লস পরিমাপঃ স্ট্যান্ডার্ড জাম্পারকে পরীক্ষার অধীনে থাকা ডিভাইসে সংযুক্ত করুন, পরীক্ষার অধীনে ডিভাইসের অন্য প্রান্তটি 4 থেকে 5 ঘুরিয়ে নিন,এবং যন্ত্র দ্বারা প্রদর্শিত মান ডিভাইসের সংশ্লিষ্ট তরঙ্গদৈর্ঘ্যের রিটার্ন ক্ষতির মান.
