32Gbaud PAM4 সিডিআর সমর্থন NRZ এবং PAM4 সিগন্যাল ক্লক পুনরুদ্ধার মডিউল জন্য

32Gbaud PAM4 সিডিআর সমর্থন NRZ এবং PAM4 সিগন্যাল ক্লক পুনরুদ্ধার মডিউল জন্য

পণ্যের সারসংক্ষেপ

একটি ঘড়ি পুনরুদ্ধার ডিভাইস একটি ইনপুট ডেটা (বা ঘড়ি) সংকেত গ্রহণ করতে পারে, একটি ফেজ-লক লুপ (পিএলএল) সার্কিট ব্যবহার করে এটি লক করতে পারে এবং একটি পুনরুদ্ধার ঘড়ি আউটপুট করতে পারে।পুনরুদ্ধার ঘড়ি oscilloscope বা BERT সময় রেফারেন্স হিসাবে ব্যবহার করা যেতে পারেযখন নমুনা গ্রহণের অ্যাসিলোস্কোপটি অপটিকাল চোখের নিদর্শন এবং তরঙ্গরূপ পরীক্ষা করে, তখন পরিমাপ করা সংকেতের মতো একই উৎপত্তি সহ ক্রসওভার ঘড়িটি ট্রিগার করতে হবে।সিডিআর (ঘড়ি পুনরুদ্ধার) মডিউল প্রধানত নমুনা গ্রহণের জন্য ব্যবহার করা হয়, কিন্তু একটি ট্রিগার ঘড়ি পরীক্ষা পরিবেশ প্রদান করে না, সাধারণত অ্যাপ্লিকেশন অপটিকাল নেটওয়ার্ক সরঞ্জাম পরীক্ষা হয়,কারণ পরিমাপ ডিভাইস নিজেই একটি ফ্রিকোয়েন্সি বিভাগ ঘড়ি আউটপুট নেই, অপটিক্যাল চোখের মানচিত্র পরীক্ষার সময় নমুনা গ্রহণের অস্কেলোস্কোপটি ট্রিগার করার জন্য ঘড়ি সংকেত পুনরুদ্ধার করতে হবে।

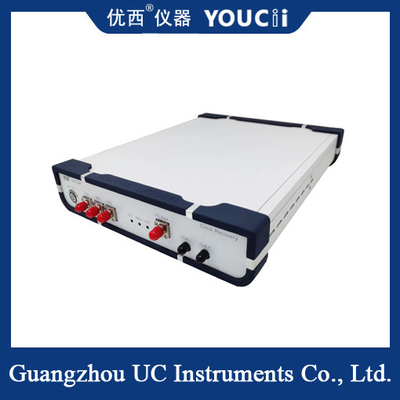

U9720B সিডিআর একটি এফসি অপটিক্যাল ইন্টারফেস অ্যাডাপ্টারের সাথে, প্রচলিত SFP28/56, SR, LR এবং BIDI এবং অপটিক্যাল সিগন্যাল অ্যাক্সেসের অন্যান্য মডিউলগুলির জন্য উপযুক্ত, NRZ এবং PAM4 সংকেত সমর্থন করে,এফসি অপটিক্যাল ইন্টারফেস অপটিক্যাল সংকেতগুলিকে বৈদ্যুতিক সংকেতগুলিতে গ্রহণ করতে, সিডিআর তারপর সিগন্যাল ঘড়ি এবং আউটপুট নিষ্কাশন। ঘড়ি সংকেত প্রধানত oscilloscope এর ট্রিগার সংকেত হিসাবে ব্যবহৃত হয়।

সিডিআর এর প্রধান পরামিতিঃ
1) ঘড়ি পুনরুদ্ধার পরিসীমাঃ 25 ~ 32 Gbps ((GBaud);
2) NRZ এবং PAM4 উভয় সংকেত সমর্থন;
3) তরঙ্গদৈর্ঘ্য পরিসীমাঃ একক মোড সমর্থন 1250 ~ 1650 nm;
4) অপটিক্যাল ইনপুট পরিসীমাঃ +5 ~ -15 ডিবিএম;
5) ঘড়ি আউটপুট ফ্রিকোয়েন্সি বিভাজন অনুপাতঃ 2/8/32/40;
6) আউটপুট বৈদ্যুতিক ঘড়ি amplitude: এসি দম্পতি / 200 ~ 800mVpp;
7) বর্ণালী অনুপাত (ব্যবহারকারীর উপর নির্ভর করে নির্বাচন করা যেতে পারে): 10% (সিডিআর) -90% (আউটপুট);
৮) একক মোড অপটিক্যাল সিগন্যালের ক্লক পুনরুদ্ধার সমর্থন;
৯) অপটিক্যাল ইন্টারফেস প্রকারঃ এফসি/পিসি অপটিক্যাল ইন্টারফেস;
10) বৈদ্যুতিক ইন্টারফেস প্রকারঃ 40GHz 2.92mm মহিলা;

স্পেসিফিকেশন
