100Gbps মাল্টি-ফ্রিকোয়েন্সি ডিভিশন ক্লক পুনরুদ্ধার যন্ত্র

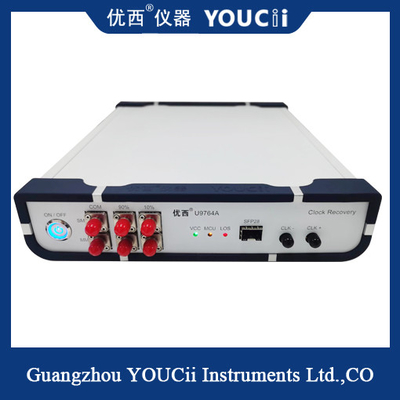

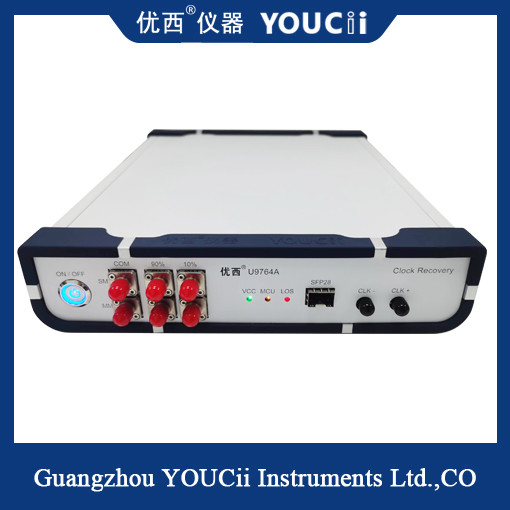

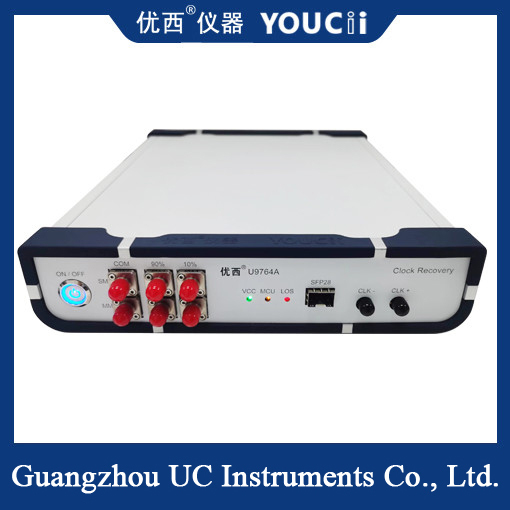

U9764A সিডিআর (ক্লক রিকভারি ইনস্ট্রুমেন্ট) মূলত এমন পরীক্ষার পরিবেশে ক্লক রিকভারি সংকেত সরবরাহ করতে ব্যবহৃত হয় যেখানে কোনও ক্লক ট্রিগার হয় না,এইভাবে একটি নমুনা অ্যাসিলোস্কোপ দিয়ে ডিভাইসের অপটিক্যাল চোখের নিদর্শন পরীক্ষা করা হয়অপটিক্যাল নেটওয়ার্ক ডিভাইসগুলির পরীক্ষা বা পিওএন অ্যাপ্লিকেশনগুলিতে বিওবি পণ্যগুলির জন্য সাধারণ অ্যাপ্লিকেশনগুলি হ'ল অপটিক্যাল ডিভাইসের নিজেই একটি বিভক্ত ঘড়ি আউটপুট নেই,অপটিকাল চোখের মানচিত্র পরীক্ষা করার সময় নমুনা গ্রহণের অ্যাসিলোস্কোপটি ট্রিগার করার জন্য ঘড়ির সংকেতটি পুনরুদ্ধার করা দরকার.
U9764A সিডিআর একটি SFP28 অপটিক্যাল পোর্ট দিয়ে সজ্জিত, যা SFP28 এর সাথে প্যাকেজ করা প্রচলিত SFP28, SR, LR এবং BIDI অপটিক্যাল মডিউলগুলির জন্য উপযুক্ত।শুধুমাত্র অপটিক্যাল মডিউলের রিসিভিং এন্ড অপটিক্যাল সিগন্যালকে বৈদ্যুতিক সিগন্যালে রূপান্তর করতে প্রয়োজন, এবং সিডিআর বৈদ্যুতিক সংকেতের ঘড়িটি বের করবে এবং এটি আউটপুট করবে। ঘড়ি সংকেতটি মূলত অ্যাসিলোস্কোপের ট্রিগার সংকেতের জন্য ব্যবহৃত হয়।
| না। |
টেকনিক্যাল
|
ম্যাক্স |
MIN |
ইউনিট
|
| 1 |
ডেটা রেট পরিসীমা
|
28.1 |
25.6 |
জিবিপিএস |
| 2 |
তরঙ্গদৈর্ঘ্যের পরিসীমা
|
1600 |
800 |
এনএম |
| 3 |
অপটিক্যাল ইনপুট পরিসীমা (মডিউল সংবেদনশীলতা দ্বারা নির্ধারিত)
|
+৩ |
-১২ |
ডিবিএম |
| 4 |
ঘড়ি পুনরুদ্ধার আউটপুট ফ্রিকোয়েন্সি বিভাগ অনুপাত
|
২ / ৪ / ৮ / ১৬ / ৬৪ / ২৫৬ |
|
| 5 |
আউটপুট বৈদ্যুতিক ঘড়ি ব্যাপ্তি
|
৮০০ ((সাধারণ মান) |
এমভিপিপি |
| 6 |
সিএমএল ক্লক ডিফারেনশিয়াল আউটপুট সুইং |
800 |
200 |
এমভিপিপি |
| 7 |
ঘড়ি আউটপুট এলোমেলোভাবে ঝাঁকুনি
|
800 |
300 |
fs |
| 8 |
ক্লক ফ্রিকোয়েন্সি (উদাহরণস্বরূপ ২৮.১ গিগাবাইট)
|
14.05 |
0.11 |
গিগাহার্টজ |
| 9 |
অভ্যন্তরীণ সংকেত ক্ষতি সনাক্তকরণ (এলওএস)
|
১২৮ (অভার ডিউটি) |
5 ((সংবেদনশীলতা) |
এমভি |
| 10 |
পাওয়ার সাপ্লাই ভোল্টেজ (বাহ্যিক পাওয়ার ইনপুট ভোল্টেজ)
|
5.5 |
4 |
V |
| 11 |
অপারেটিং তাপমাত্রা
|
70 |
10 |
°C |
| 12 |
অ্যাডাপ্টিভ মডিউল প্রকার
|
SFP28,SR,LR,BIDI |
|
ঘড়ি পুনরুদ্ধার ডিভাইস কি?
একটি ক্লক পুনরুদ্ধার ইউনিট হল একটি ডিভাইস যা ডিজিটাল যোগাযোগে ক্লক সংকেত পুনরুদ্ধার করতে ব্যবহৃত হয়।সঠিক তথ্য সংক্রমণ নিশ্চিত করার জন্য প্রেরক এবং রিসিভারের মধ্যে একটি সিঙ্ক্রোনাইজড ঘড়ি সংকেত প্রয়োজন. ঘড়ি পুনরুদ্ধার যন্ত্রের ফাংশনটি প্রাপ্ত ডেটা স্ট্রিম থেকে সঠিক ঘড়ি সংকেতটি বের করা।
ঘড়ি পুনরুদ্ধার যন্ত্রটি সাধারণত অপটিক্যাল ফাইবার যোগাযোগ, উপগ্রহ যোগাযোগ, ইথারনেট এবং অন্যান্য উচ্চ গতির ডিজিটাল যোগাযোগ ব্যবস্থায় ব্যবহৃত হয়।তথ্য ডিজিটাল আকারে প্রেরণ করা হয়, এবং ঘড়ি সংকেত সংক্রমণ হার এবং তথ্য সময় ব্যবধান নির্ধারণ করতে ব্যবহার করা হয়। সম্ভাব্য সমস্যা যেমন ঘড়ি jitter, ঘড়ি ড্রিফট, বা সংক্রমণ গোলমাল সংক্রমণ সময়,রিসিভার একটি সঠিক ঘড়ি সংকেত পুনর্জন্মের জন্য একটি ঘড়ি পুনরুদ্ধার মিটার ব্যবহার করতে হবে.
একটি ঘড়ি পুনরুদ্ধার ডিভাইসের কাজের নীতি সাধারণত একটি ফেজ-লকড লুপ (পিএলএল) বা সম্পর্কিত প্রযুক্তির উপর ভিত্তি করে। প্রাপ্ত ডেটা স্ট্রিমে ঘড়ি তথ্যের উপর ভিত্তি করে,এটি পাঠানোর শেষের সাথে সিঙ্ক রাখতে স্থানীয় ঘড়ি সামঞ্জস্য করেস্থানীয় ঘড়ির ফ্রিকোয়েন্সি এবং ফেজকে ক্রমাগত সামঞ্জস্য করে, ঘড়ি পুনরুদ্ধার ডিভাইসটি ধীরে ধীরে ঘড়ি অফসেট দূর করতে পারে, এইভাবে সঠিক ঘড়ি সংকেত পুনরুদ্ধার অর্জন করতে পারে।
ঘড়ি পুনরুদ্ধার মিটারের কর্মক্ষমতা এবং কার্যকারিতা অ্যাপ্লিকেশন এবং প্রয়োজনীয়তা উপর নির্ভর করে পরিবর্তিত হবে। কিছু উন্নত ঘড়ি পুনরুদ্ধার ডিভাইস অভিযোজিত ফাংশন থাকতে পারে,যা বিভিন্ন যোগাযোগের পরিবেশ এবং ডেটা রেটের সাথে খাপ খাইয়ে নেওয়ার জন্য প্রেরিত সংকেতের বৈশিষ্ট্য অনুসারে গতিশীলভাবে সামঞ্জস্য করা যায়এছাড়াও, ঘড়ি পুনরুদ্ধার মিটার অতিরিক্ত বৈশিষ্ট্য যেমন বিট ত্রুটি হার সনাক্তকরণ, JITTER বিশ্লেষণ,এবং ক্লক আউটপুট ইন্টারফেস বিশ্লেষণ এবং যোগাযোগ সিস্টেমের কর্মক্ষমতা নিরীক্ষণ করতে সাহায্যসংক্ষেপে, ডিজিটাল যোগাযোগ ব্যবস্থায় ঘড়ি পুনরুদ্ধারের যন্ত্রটি গুরুত্বপূর্ণ ভূমিকা পালন করে।এটা সঠিক ঘড়ি সংকেত প্রাপ্ত তথ্য স্ট্রিম থেকে বের করতে পারেন সঠিক সংক্রমণ এবং তথ্য সিঙ্ক্রোনাইজেশন নিশ্চিত করতে.
