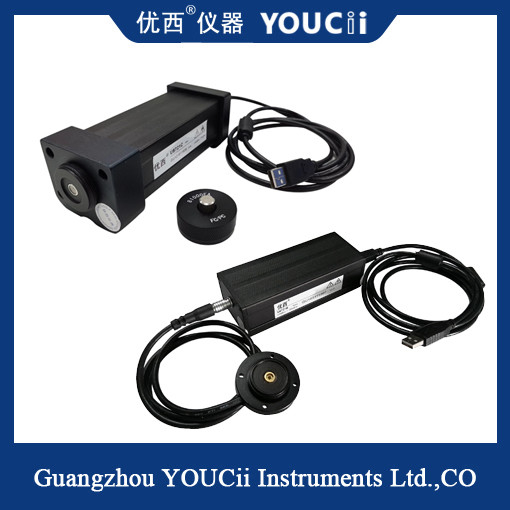

অপটিক্যাল পাওয়ার মিটার প্রোব ছোট আকার এবং উচ্চ দক্ষতা পাওয়ার ঐচ্ছিক
গুয়াংজু ইউক্সি-র U8721 উচ্চ-গতির অপটিক্যাল পাওয়ার মিটার মডিউলের নমুনা সময়কাল uS স্তরে পৌঁছতে পারে এবং ডেটা আরও দ্রুত অর্জন ও প্রক্রিয়া করা যেতে পারে।পাওয়ার মিটার মডিউলটি ইউএসবি যোগাযোগ ইন্টারফেস গ্রহণ করে, যা সরাসরি পিসির সাথে যোগাযোগ করতে পারে, কনফিগারেশন সফ্টওয়্যারটির মাধ্যমে ডেটা প্রদর্শন এবং প্যারামিটার সেট করতে পারে।
U8721 উচ্চ গতির অপটিক্যাল পাওয়ার মিটার মডিউলটি উচ্চ নির্ভুলতা WDM উপাদান, অপটিক্যাল ওয়েভগাইড গ্রেটিং অ্যারে AWG উপাদান, প্ল্যানার অপটিক্যাল ওয়েভগাইড PLC উপাদান, WSS, OPM, DPSK, অপটিক্যাল অ্যামপ্লিফায়ার EDFA এবং অন্যান্য সাধারণ অপটিক্যাল ফাইবার অপটিক্যাল পরিমাপ অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে।গুয়াংজু ইউক্সি পাওয়ার মিটারের অন্যান্য মডেলের সাথে তুলনা করে, U8721-এর উচ্চ-গতির নমুনা এবং ছোট আকারের বৈশিষ্ট্য রয়েছে, যা মাল্টি-চ্যানেল অপটিক্যাল পাওয়ার মিটার নমুনা সিস্টেমে একত্রিত করার জন্য বিশেষভাবে উপযুক্ত।
প্রয়োগ করুন
▲ WDM, GFF, AWG, PLC ডিভাইস পরীক্ষা
▲ সন্নিবেশ ক্ষতি, রিটার্ন ক্ষতি পরিমাপ
▲ অপটিক্যাল ফাইবার সেন্সর, অপটিক্যাল ফাইবার কেবল পরীক্ষা
▲ পোলারাইজেশন মোড ডিসপারশন PMD এবং পোলারাইজেশন নির্ভরশীল ক্ষতি PDL পরিমাপ
▲ অপটিক্যাল ফাইবার, যোগাযোগ R&D পরীক্ষাগার পরীক্ষা
| মডেল |
U8721A |
U8721B |
U8721C |
U8721D |
U8721H |
| সেন্সর উপাদান |
InGaAs |
| তরঙ্গদৈর্ঘ্য পরিসীমা |
850 ~ 1700 nm |
| ক্যালিব্রেশন তরঙ্গদৈর্ঘ্য |
850 / 980 / 1310 / 1510~1640nm অবিচ্ছিন্ন ক্যালিব্রেশন |
| পাওয়ার রেঞ্জ (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
পাওয়ার স্যাম্পলিং সময়কাল (হার)
|
100 us(10KHz) |
10 us(100KHz) |
| অ্যাপ্লিকেশন ফাইবার প্রকার |
স্ট্যান্ডার্ড SM এবং MM |
| অপটিক্যাল ইনপুট ইন্টারফেস |
বেয়ার ফাইবার জয়েন্ট বা FC সমর্থন করে/LC/SC অ্যাডাপ্টার |
|
রেফারেন্স অবস্থায় পরম অনিশ্চয়তা (সঠিকতা)
|
± 4% (1200 nm ~ 1610 nm) |
|
রেফারেন্স অবস্থায় আপেক্ষিক অনিশ্চয়তা (সঠিকতা)
|
＜ 0.02 dB সাধারণ মান |
| রৈখিকতা (পাওয়ার) |
≤± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) |
| রিটার্ন লস |
＞ 40 dB |
| যোগাযোগ ইন্টারফেস |
ইউএসবি |
+Trig |
+Trig +BNC |
+Trig |
| ক্যালিব্রেশন সময়কাল |
2 বছর |
| অপারেশন তাপমাত্রা |
0 ~ +40℃ |
| সংগ্রহের তাপমাত্রা |
-30 ~ +80℃ |
| মাত্রা |
52mm H,60 mm W,150 mm D |
| ওজন |
1.0 কেজি |
বর্ণনা:
U8721A প্রধানত উচ্চ-গতির অপটিক্যাল পাওয়ার মনিটরিংয়ের জন্য ব্যবহৃত হয়।
U8721B আলোক সংবেদনশীল পৃষ্ঠ PD বাহ্যিক, প্রধানত স্থানিক আলো স্ক্যানিং পরিমাপের জন্য ব্যবহৃত হয়।
U8721C দ্রুত সিঙ্ক্রোনাস স্ক্যান প্রধানত DWDM/AWG তরঙ্গদৈর্ঘ্য স্ক্যানিং পরিমাপ সিস্টেমে ব্যবহৃত হয়।
BNC অ্যানালগ আউটপুট সহ U8721D দ্রুত সিঙ্ক্রোনাস স্ক্যান।
ইউএসবি থেকে 1B4-কোর শিল্ডেড কেবল
যোগাযোগ পোর্টটি ইউএসবি থেকে 1B4-কোর শিল্ডেড কেবলের সাথে সংযুক্ত এবং যোগাযোগের জন্য সরাসরি পিসির সাথে সংযুক্ত।
