দ্রুত অপটিক্যাল পাওয়ার মিটার প্রোব কম্পিউটার নিয়ন্ত্রিত 850 ~ 1700nm
সংক্ষিপ্তসার:

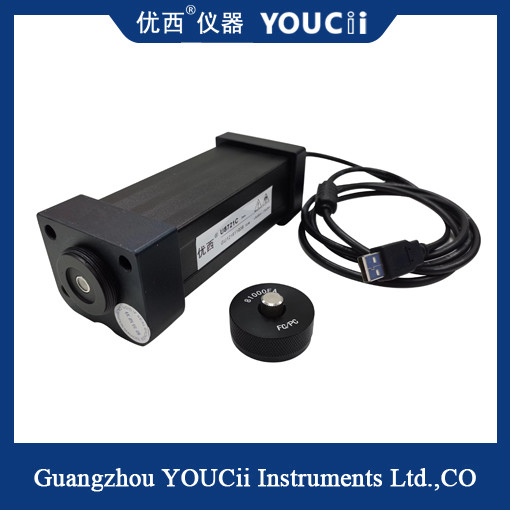

Guangzhou Youxi-এর U8721 উচ্চ-গতির অপটিক্যাল পাওয়ার মিটার মডিউলের নমুনা সময়কাল uS স্তরে পৌঁছতে পারে এবং ডেটা আরও দ্রুত অর্জন ও প্রক্রিয়া করা যেতে পারে।পাওয়ার মিটার মডিউলটি ইউএসবি যোগাযোগ ইন্টারফেস গ্রহণ করে, যা সরাসরি পিসির সাথে যোগাযোগ করতে পারে, কনফিগারেশন সফ্টওয়্যার এর মাধ্যমে ডেটা প্রদর্শন এবং প্যারামিটার সেট করতে পারে।
U8721 উচ্চ গতির অপটিক্যাল পাওয়ার মিটার মডিউল উচ্চ নির্ভুলতা WDM উপাদান, অপটিক্যাল ওয়েভগাইড গ্রেটিং অ্যারে AWG উপাদান, প্ল্যানার অপটিক্যাল ওয়েভগাইড PLC উপাদান, WSS, OPM, DPSK, অপটিক্যাল অ্যামপ্লিফায়ার EDFA এবং অন্যান্য সাধারণ অপটিক্যাল ফাইবার অপটিক্যাল পরিমাপ অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে।Guangzhou Youxi পাওয়ার মিটারের অন্যান্য মডেলের তুলনায়, U8721-এর উচ্চ-গতির নমুনা এবং ছোট আকারের বৈশিষ্ট্য রয়েছে, যা বিশেষ করে মাল্টি-চ্যানেল অপটিক্যাল পাওয়ার মিটার নমুনা সিস্টেমে একত্রিত করার জন্য উপযুক্ত।
বৈশিষ্ট্য:
দ্রুত স্টার্টআপ এবং উচ্চ পরিমাপের নির্ভুলতা
বিস্তৃত গতিশীল পাওয়ার পরিমাপের পরিসীমা
পাওয়ার রেঞ্জ এবং চ্যানেলের একটি বিস্তৃত নির্বাচন
ইউএসবি যোগাযোগ ইন্টারফেস, উচ্চ গতি এবং সুবিধাজনক
সাশ্রয়ী মূল্যের
প্রয়োগ:
WDM, GFF, AWG, PLC ডিভাইস পরীক্ষা
সন্নিবেশ ক্ষতি, রিটার্ন ক্ষতি পরিমাপ
অপটিক্যাল ফাইবার সেন্সর, অপটিক্যাল ফাইবার কেবল পরীক্ষা
পোলারাইজেশন মোড ডিসপারশন PMD এবং পোলারাইজেশন নির্ভরশীল ক্ষতি PDL পরিমাপ
অপটিক্যাল ফাইবার, যোগাযোগ R&D পরীক্ষাগার পরীক্ষা
U8721C পণ্য নিয়ন্ত্রণ
|
মডেল
|
U8721C |
| সেন্সর উপাদান |
InGaAs |
| তরঙ্গদৈর্ঘ্য পরিসীমা |
850 ~ 1700 nm |
| ক্যালিব্রেশন তরঙ্গদৈর্ঘ্য |
850 / 980 / 1310 / 1510~1640nm অবিচ্ছিন্ন ক্যালিব্রেশন |
| পাওয়ার রেঞ্জ (dBm) |
+ 5 ~ -80 |
|
পাওয়ার স্যাম্পলিং পিরিয়ড (হার)
|
10 us(100KHz) |
| অ্যাপ্লিকেশন ফাইবার প্রকার |
স্ট্যান্ডার্ড SM এবং MM |
| অপটিক্যাল ইনপুট ইন্টারফেস |
বেয়ার ফাইবার জয়েন্ট বা FC সমর্থন করে/LC/SC অ্যাডাপ্টার |
|
রেফারেন্স অবস্থায় পরম অনিশ্চয়তা (সঠিকতা)
|
± 4% (1200 nm ~ 1610 nm) |
|
রেফারেন্স অবস্থায় আপেক্ষিক অনিশ্চয়তা (সঠিকতা)
|
＜ 0.02 dB সাধারণ মান |
| রৈখিকতা (পাওয়ার) |
≤± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) |
| রিটার্ন লস |
＞ 40 dB |
| যোগাযোগ ইন্টারফেস |
+Trig |
| ক্যালিব্রেশন সময়কাল |
2 বছর |
| অপারেশন তাপমাত্রা |
0 ~ +40℃ |
| সংগ্রহের তাপমাত্রা |
-30 ~ +80℃ |
| মাত্রা |
52mm H,60 mm W,150 mm D |
| ওজন |
1.0 কেজি |
অন্যান্য ব্যবহারকারীরা নিম্নলিখিত প্রশ্নগুলি জিজ্ঞাসা করবেন:
1. আলো উৎস এবং পাওয়ার মিটার কার্যকর করার জন্য কোন ফাইবার লিঙ্ক প্রয়োজন?
একটি ফাইবার অপটিক লিঙ্ক এর সবচেয়ে গুরুত্বপূর্ণ পরিমাপ, সেই লিঙ্কের মোট সন্নিবেশ ক্ষতি সম্পাদন করার জন্য একটি আলো উৎস এবং একটি পাওয়ার মিটার প্রয়োজন। মূলত, আপনি ফাইবারের এক প্রান্তে প্রবেশ করা আলোর পরিমাণ অন্য প্রান্ত থেকে বের হওয়া আলোর পরিমাণের সাথে তুলনা করেন।
.
2.ফাইবারের জন্য ভালো dBm কি?
ইতিবাচক dBm মানে 1mw এর চেয়ে বেশি পাওয়ার এবং নেতিবাচক মানে 1mw এর কম। একটি সিঙ্গেলমোড লিঙ্কের জন্য একটি ভালো লেজার উৎসের পাওয়ার আউটপুট হবে ~ +3 থেকে +6 dBm - 2-4mw - যা ফাইবার এর সাথে যুক্ত। মাল্টিমোড লিঙ্কের জন্য একটি VCSEL-এর পাওয়ার প্রায় 0dBm - 1mw হওয়া উচিত।
