আলোর উৎস বাহ্যিক একক আলোর উৎস আউটলেট দ্বারা লস মিটার সন্নিবেশ/রিটার্ন

আলোর উৎস দ্বারা সন্নিবেশ / প্রত্যাবর্তন ক্ষতি মিটার বাহ্যিক একক আলোর উৎস আউটলেট

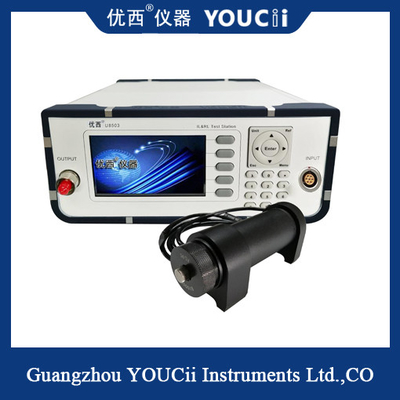

ইউ8503+ইউ82021সন্নিবেশ / রিটার্ন ক্ষতি মিটার এবং পাওয়ার মিটার হল একটি কম্প্যাক্ট, প্রত্যক্ষ প্রদর্শন যন্ত্র যা রিটার্ন ক্ষতি, সন্নিবেশ ক্ষতি এবং শক্তির সুবিধাজনক পরিমাপের জন্য। একক আউটপুট পোর্টের সাথে,মিটার ব্যবহার করা খুব সহজ এবং ফাইবার তারের জাম্পার নির্মাতাদের জন্য আদর্শ.

দ্যইউ৮৫০৩+ইউ82021হল ইনসার্ট/রিটার্ন লস মিটার বাইরের আলোর উৎস দ্বারা। The integration of a FC/APC ultra-low back reflection connector on the output port enables the use of hybrid jumpers to accommodate measurements with various connector types without compromising the return loss measurement range. যখন পরীক্ষার অধীনে একটি ডিভাইস (ডিইউটি) জাম্পারের সাথে সংযুক্ত থাকে এবং ডিইউটি আউটপুট শেষ হয়, ডিইউটির রিটার্ন ক্ষতি প্রদর্শিত হবে।

স্পেসিফিকেশন

রিটার্ন লস কি?

যখন একটি অপটিক্যাল ফাইবার সিগন্যাল একটি অপটিক্যাল ডিভাইস উপাদান (যেমন একটি অপটিক্যাল ফাইবার সংযোগকারী) প্রবেশ করে বা ছেড়ে যায়, তখন বিচ্ছিন্নতা এবং প্রতিবন্ধকতা অসঙ্গতি প্রতিফলিত বা প্রতিধ্বনিত হবে,প্রতিফলিত বা ফেরত সংকেত শক্তি ক্ষতি, অর্থাৎ রিটার্ন লস, রিটার্ন লস (RL) ।ইনসার্টিং লস হল যখন অপটিক্যাল লিঙ্কটি ক্ষতির সম্মুখীন হয় তখন ফলাফলের সংকেত মান পরিমাপ করা হয়,যখন রিটার্ন লস হল প্রতিফলিত সংকেতের ক্ষতির মান যখন অপটিক্যাল লিঙ্কটি উপাদান অ্যাক্সেসের সম্মুখীন হয়.

গণনার সূত্রঃ RL=-10 lg (P0/P1), P0 প্রতিফলিত অপটিক্যাল শক্তি নির্দেশ করে, P1 ইনপুট অপটিক্যাল শক্তি নির্দেশ করে।

রিটার্ন ক্ষতির মানটি ডিবিতে প্রকাশ করা হয় এবং সাধারণত নেতিবাচক হয়, তাই রিটার্ন ক্ষতির মান যত বেশি হবে তত ভাল, সাধারণ স্পেসিফিকেশনগুলি -15 থেকে -60 ডিবি পর্যন্ত।শিল্পের মান অনুযায়ী, আল্ট্রা পিসি পালিশ ফাইবার অপটিক সংযোগকারীগুলির রিটার্ন ক্ষতি 50dB এর বেশি হওয়া উচিত এবং obliquely পোলিশের রিটার্ন ক্ষতি সাধারণত 60dB এর বেশি।পিসি টাইপ 40dB এর বেশি হতে হবে।মাল্টি-মোড ফাইবারের জন্য, সাধারণ RL মান 20 থেকে 40 ডিবি মধ্যে।
