1310/1550 Nm ডুয়াল - তরঙ্গদৈর্ঘ্য সন্নিবেশ ক্ষতির যন্ত্র প্রোব বিল্ট - ইন

1310/1550 Nm ডুয়াল-ওয়েভলেংথ ইনসার্টেশন লস ইনস্ট্রুমেন্ট প্রোব বিল্ট-ইন

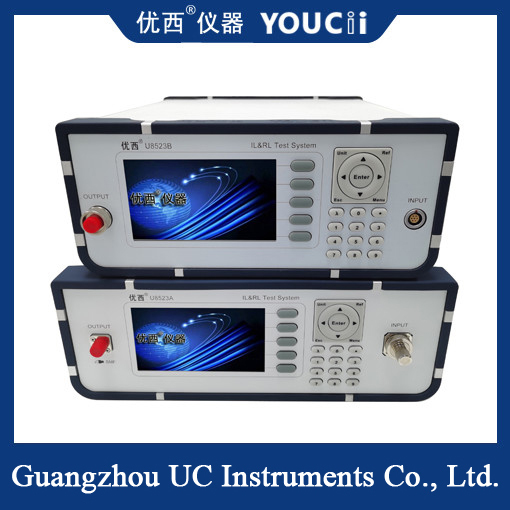

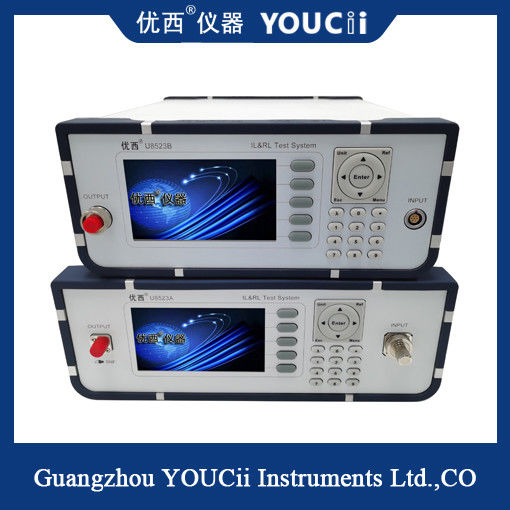

U8523A 1310/1550 nm ডুয়াল লাইট সোর্স ব্যাক রিফ্লেক্টর/পাওয়ার মিটার হল একটি ডেস্কটপ, এলসিডি স্ক্রিন সরাসরি ডিসপ্লে, একক আলোর উৎস আউটলেট, ব্যাক লস, ইনসার্টেশন লস এবং অপটিক্যাল পাওয়ার ইন্সট্রুমেন্টের সরাসরি পরিমাপ।এটি অপটিক্যাল যোগাযোগের উপাদান, সিস্টেম এবং অপটিক্যাল ফাইবার এবং তারের সংযোগকারীর পরিমাপের জন্য উপযুক্ত।

U8523A এর একটি অন্তর্নির্মিত 1310nm/1550nm তরঙ্গদৈর্ঘ্যের আলোর উৎস এবং একটি অন্তর্নির্মিত প্রোব U88201 বোর্ড রয়েছে।একটি FC/APC আল্ট্রা-লো ব্যাক রিফ্লেকশন কানেক্টর আউটপুট পোর্টে ইন্টিগ্রেটেড, এবং হাইব্রিড জাম্পারগুলি রিটার্ন লস পরিমাপের পরিসরকে প্রভাবিত না করে বিভিন্ন ধরনের সংযোগকারীর পরিমাপ মিটমাট করতে ব্যবহার করা যেতে পারে।যখন পরীক্ষার অধীনে ডিভাইস (DUT) জাম্পার DUT আউটপুট টার্মিনালের সাথে সংযুক্ত থাকে, তখন পরীক্ষার অধীনে ডিভাইসের রিটার্ন লস প্রদর্শিত হয়।

স্পেসিফিকেশন

রিটার্ন ক্ষতি কি?

যখন একটি অপটিক্যাল ফাইবার সিগন্যাল একটি অপটিক্যাল ডিভাইসের উপাদান (যেমন একটি অপটিক্যাল ফাইবার সংযোগকারী) প্রবেশ করে বা ছেড়ে যায়, তখন বিচ্ছিন্নতা এবং প্রতিবন্ধকতা অমিলের ফলে প্রতিফলিত বা প্রতিধ্বনিত, প্রতিফলিত বা ফেরত সংকেত পাওয়ার লস হবে, অর্থাৎ রিটার্ন লস, রিটার্ন লস (RL) .সন্নিবেশ ক্ষতি হল ফলাফলের সংকেত মানের একটি পরিমাপ যখন অপটিক্যাল লিঙ্কটি ক্ষতির সম্মুখীন হয়, যখন রিটার্ন লস হল প্রতিফলিত সংকেত ক্ষতির মানের একটি পরিমাপ যখন অপটিক্যাল লিঙ্কটি উপাদান অ্যাক্সেসের সম্মুখীন হয়।

গণনার সূত্র: RL=-10 lg (P0/P1), P0 প্রতিফলিত অপটিক্যাল শক্তি নির্দেশ করে, P1 ইনপুট অপটিক্যাল শক্তি নির্দেশ করে।

রিটার্ন ক্ষতির মান dB তে প্রকাশ করা হয় এবং সাধারণত ঋণাত্মক হয়, তাই রিটার্ন ক্ষতির মান যত বড় হবে, -15 থেকে -60 dB পর্যন্ত সাধারণ স্পেসিফিকেশন সহ তত ভাল।শিল্পের মান অনুযায়ী, আল্ট্রা পিসি পলিশড ফাইবার অপটিক সংযোগকারীর রিটার্ন লস 50dB-এর বেশি হওয়া উচিত এবং তির্যক পালিশের রিটার্ন লস সাধারণত 60dB-এর বেশি হয়।পিসি টাইপ 40dB এর বেশি হতে হবে।মাল্টিমোড ফাইবারের জন্য, সাধারণ RL মান 20 থেকে 40 dB এর মধ্যে।
