155M~11.3Gbps অভিযোজিত হার ঘড়ি পুনরুদ্ধার সিডিআর 4 ফ্রিকোয়েন্সি বিভাগ

155M~11.3Gbps অ্যাডাপ্টিভ রেট ক্লক রিকভারি CDR 4ফ্রিকোয়েন্সি বিভাজন

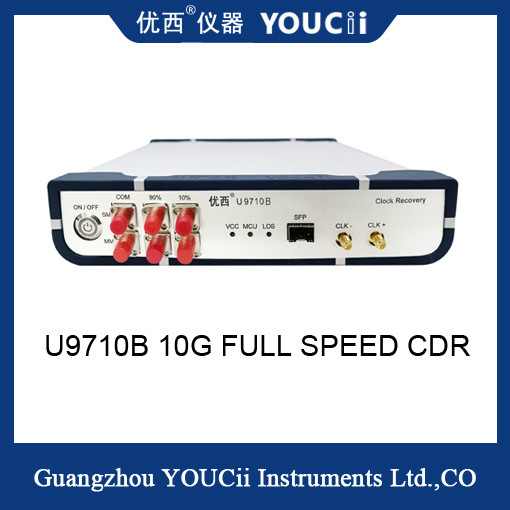

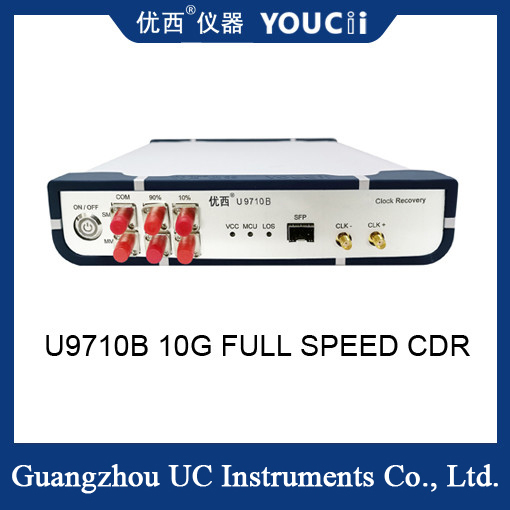

U9710B অপটিক্যাল/বৈদ্যুতিক ক্লক রিকভারি মডিউল 155MBd থেকে 11.3GBps পর্যন্ত, 10G ফুল রেট 4 ফ্রিকোয়েন্সি বিভাজন সমর্থন করে এবং একক মোড এবং মাল্টি-মোড অপটিক্যাল এবং বৈদ্যুতিক সংকেতের জন্য স্ট্যান্ডার্ড ক্লক রিকভারি ফাংশন সরবরাহ করে।

যখন স্যাম্পলিং অসিওলোস্কোপ অপটিক্যাল আই প্যাটার্ন এবং ওয়েভফর্ম পরীক্ষা করে, তখন এটিকে পরিমাপ করা সংকেতের মতোই উৎস দ্বারা ট্রিগার করতে হবে।

CDR (ক্লক রিকভারি) মডিউলটি প্রধানত সেই পরীক্ষার পরিবেশে ব্যবহৃত হয় যেখানে অপটিক্যাল আই ম্যাপ পরীক্ষা করার জন্য স্যাম্পলিং অসিওলোস্কোপের প্রয়োজন হয়, তবে ট্রিগার ক্লক সরবরাহ করে না। সাধারণ অ্যাপ্লিকেশন হল অপটিক্যাল নেটওয়ার্ক সরঞ্জামের পরীক্ষা, অথবা PON অ্যাপ্লিকেশনে BOB পণ্যের জন্য, কারণ পরিমাপ করা অপটিক্যাল সরঞ্জামের নিজস্ব ফ্রিকোয়েন্সি বিভাজন ক্লক আউটপুট নেই। অপটিক্যাল আই প্যাটার্ন পরীক্ষা করার সময় স্যাম্পলিং অসিওলোস্কোপ ট্রিগার করার জন্য ক্লক সংকেত পুনরুদ্ধার করতে হবে।

U9710B ক্লক রিকভারি ইন্সট্রুমেন্ট একটি অভিযোজিত, উচ্চ-ব্যান্ডউইথ, উচ্চ-স্পেকট্রাম, উচ্চ-পারফরম্যান্স এবং উচ্চ-মানের ডেটা ক্লক রিকভারি ইন্সট্রুমেন্ট। এটি ডেটা সংকেত থেকে সিঙ্ক্রোনাইজড ক্লক এবং ডেটা বের করতে এবং পুনরুদ্ধার করতে পারে। অপটিক্যাল সংকেত ইনপুট, বৈদ্যুতিক সংকেত ইনপুট এবং একই সময়ে অপটিক্যাল সংকেত ইনপুট তিনটি মোড সমর্থন করে।

অ্যাপ্লিকেশন ক্ষেত্র:

অপটিক্যাল ট্রান্সসিভার মডিউল উন্নয়ন এবং উৎপাদন

অপটিক্যাল ডিভাইস/সাবসিস্টেম উন্নয়ন এবং উৎপাদন;

সিস্টেম সরঞ্জাম সরবরাহকারীর ইনকামিং ম্যাটেরিয়াল কোয়ালিটি ইন্সপেকশন এবং উৎপাদন;

সিস্টেম সরঞ্জামের ইনস্টলেশন এবং সমস্যা সমাধান;

CDR-এর প্রধান প্যারামিটার:

1. ক্লক রিকভারি রেঞ্জ: 155Mb/s থেকে 11Gb/s;
2. তরঙ্গদৈর্ঘ্য পরিসীমা: 800-1600 nm;
3. অপটিক্যাল ইনপুট রেঞ্জ: +3 ~ -15dBm;
4. আউটপুট রিকভারি বৈদ্যুতিক ক্লক (4 ফ্রিকোয়েন্সি বিভাজন) পরিসীমা: 38.75MHz থেকে 2.78GHz;
5. আউটপুট ক্লক বিস্তার: AC কাপল/ 800mVpp সাধারণত;
6. বর্ণালী অনুপাত (ব্যবহারকারীর প্রয়োজন অনুযায়ী নির্বাচন করা যেতে পারে): 10% (CDR) -90% (আউটপুট)
7. একক মোড এবং মাল্টি-মোড অপটিক্যাল সংকেতের ক্লক রিকভারি সমর্থন করে;
8. অপটিক্যাল ইন্টারফেসের প্রকার: SFP/SFP+ স্লট (LC/PC);
9. বৈদ্যুতিক ইন্টারফেসের প্রকার: SMA (3.5mm মহিলা);

সমর্থিত হার:

155Mbit থেকে 11.3Gbit পর্যন্ত যেকোনো হার

1/4 ক্লক আউটপুট
