পণ্যের বিবরণ:
|
| অপারেশন ওয়েভেলংথ রেঞ্জ: | অপারেশন ওয়েভেলংথ রেঞ্জ | রিটার্ন লস রেঞ্জ: | 0~60 dB |
|---|---|---|---|
| আপেক্ষিক নির্ভুলতা – রিটার্ন লস: | ± 0.4 ডিবি | পরম শক্তি সঠিকতা: | ± 0.2 ডিবি |
| সংগ্রহস্থল তাপমাত্রা: | -30～+80℃ | ওজন: | 3.5 কেজি |
| বিশেষভাবে তুলে ধরা: | 60dB অপটিক্যাল রিটার্ন লস মিটার,মাল্টিওয়েভেলংথ অপটিক্যাল রিটার্ন লস মিটার |
||
2/3/4/5 মাল্টিওয়েভেলংথ লস রিকভারি ইনস্ট্রুমেন্ট ব্যাক রিফ্লেক্টর

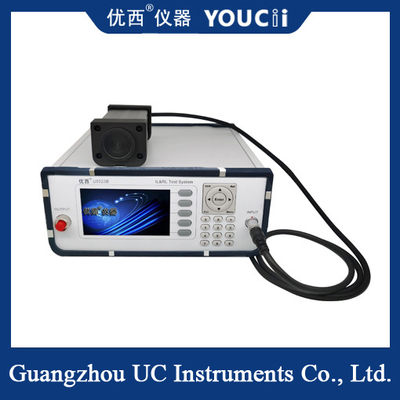

U8523B+U88201 1310/1550 nm ডুয়াল লাইট সোর্স ব্যাক রিফ্লোমিটার/পাওয়ার মিটার হল একটি বেঞ্চটপ, এলসিডি স্ক্রিন ডিসপ্লে, সিঙ্গেল লাইট সোর্স আউটলেট, ব্যাক লস, ইনসার্টেশন লস এবং অপটিক্যাল পাওয়ার ইন্সট্রুমেন্টের সরাসরি পরিমাপ।বিভিন্ন অপটিক্যাল ডিভাইস এবং অপটিক্যাল লিঙ্কের প্রতিফলন ক্ষয় পরিমাপ করতে ব্যবহৃত হয়, অপটিক্যাল ফাইবার সংযোগকারী, অপটিক্যাল যোগাযোগের উপাদান, সিস্টেম, অপটিক্যাল ফাইবার এবং কেবল প্লাগ পরিমাপের গুণমান নিয়ন্ত্রণ করে, চমৎকার সমাধানের ক্ষেত্রে প্রয়োগ করা হয়।
U8523 এর অন্তর্নির্মিত আলোর উৎস রয়েছে 1310nm/1550nm।আউটপুট পোর্টে FC/APC আল্ট্রা-লো ব্যাক রিফ্লেকশন কানেক্টরের সাথে ইন্টিগ্রেটেড, হাইব্রিড জাম্পারগুলি রিটার্ন লস পরিমাপ পরিসরকে প্রভাবিত না করে বিভিন্ন ধরনের সংযোগকারীর পরিমাপ মিটমাট করতে ব্যবহার করা যেতে পারে।যখন পরীক্ষার অধীনে ডিভাইস (DUT) জাম্পার DUT আউটপুট টার্মিনালের সাথে সংযুক্ত থাকে, তখন পরীক্ষার অধীনে ডিভাইসের রিটার্ন লস প্রদর্শিত হয়।
প্রদর্শন ইন্টারফেস ভূমিকা
সূচনা ইন্টারফেস
যখন U8523 ডুয়াল লাইট সোর্সটি লস ইনস্ট্রুমেন্টে আবার প্লাগ করা হয় এবং চালু করা হয়, তখন ডিসপ্লে স্ক্রীন হোস্ট সিরিয়াল নম্বর এবং ফার্মওয়্যার সংস্করণ সহ কিছু সনাক্তকরণ তথ্য প্রদর্শন করবে, যেমনটি নীচের চিত্রে দেখানো হয়েছে:
U8523Bরিটার্ন লস মিটার টিপ্রযুক্তিগত স্পেসিফিকেশন:
| মডেল # | উ8523 |
| সেন্সর উপাদান | InGaAs |
| অপারেশন ওয়েভেলংথ রেঞ্জ | 1310 / 1550 এনএম |
| ক্ষমতা পরিসীমা | + 5 ~ -70 dBm |
| রিটার্ন লস রেঞ্জ | 0~60 dB |
| অ্যাপ্লিকেশন ফাইবার প্রকার | স্ট্যান্ডার্ড এসএম |
| আপেক্ষিক নির্ভুলতা – রিটার্ন লস | ± 0.4 ডিবি |
| পরম শক্তি সঠিকতা | ± 0.2 ডিবি |
| আপেক্ষিক নির্ভুলতা - সন্নিবেশ ক্ষতি | < 0.02 dB সাধারণ |
| ইন্টারফেস | আরএস২৩২ |
| শক্তি | 100 ~ 240 V AC |
| অপারেশন তাপমাত্রা | 0～ +40℃ |
| সংগ্রহস্থল তাপমাত্রা | -30～+80℃ |
| রিক্যালিব্রেশন পিরিয়ড | ২ বছর |
| মাত্রা | 245mm W×105mm H×320mm D |
| ওজন | 3.5 কেজি |
