পণ্যের বিবরণ:
|
| সেন্সর উপাদান: | InGaAs | ক্রমাঙ্কন তরঙ্গদৈর্ঘ্য: | 850 / 980 / 1310 / 1510~1640nm ক্রমাগত ক্রমাঙ্কন |
|---|---|---|---|
| রেফারেন্স শর্তে সম্পূর্ণ অনিশ্চয়তা (নির্ভুলতা): | ± 4% (1200 nm ~ 1610 nm) | রেফারেন্স শর্তে আপেক্ষিক অনিশ্চয়তা (নির্ভুলতা): | ＜ 0.02 dB সাধারণ মান |
| যোগাযোগ ইন্টারফেস: | ইউএসবি | রৈখিকতা (শক্তি): | ≤± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) |
| বিশেষভাবে তুলে ধরা: | ইউএসবি অপটিক্যাল পাওয়ার মিটার,60dBM অপটিক্যাল পাওয়ার মিটার |
||

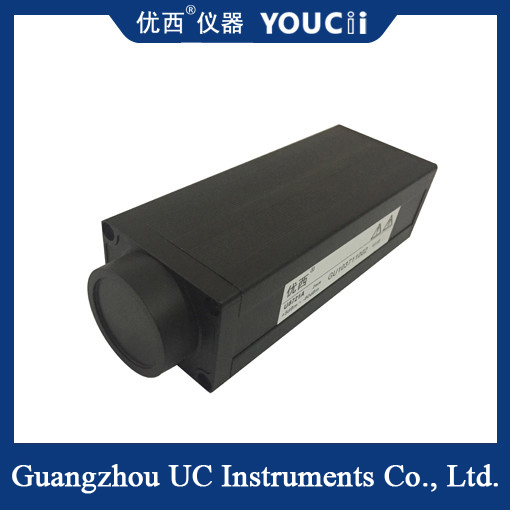

ইউএসবি অপটিক্যাল পাওয়ার মিটার প্রোব + 5 ~ -80/+ 25 ~ -60 ডিবিএম
U8721 হাই স্পিড অপটিক্যাল পাওয়ার মিটার মডিউল উচ্চ নির্ভুলতা তরঙ্গদৈর্ঘ্য বিভাজন মাল্টিপ্লেক্সিং DWDM উপাদান, অপটিক্যাল তরঙ্গদৈর্ঘ্য গ্রিড অ্যারে AWG উপাদান,সমতল অপটিক্যাল ওয়েভগাইড পিএলসি উপাদান, ডাব্লুএসএস, ওপিএম, ডিপিএসকে, অপটিক্যাল এম্প্লিফায়ার ইডিএফএ এবং অন্যান্য সাধারণ অপটিক্যাল ফাইবার পরিমাপ অ্যাপ্লিকেশন।গুয়াংজু ইউক্সি পাওয়ার মিটারের অন্যান্য প্রকারের তুলনায়, ইউ৮৭২১ এর বৈশিষ্ট্য হল উচ্চ গতির নমুনা সংগ্রহ এবং ছোট আকারের।যা বিশেষ করে মাল্টি-চ্যানেল অপটিক্যাল পাওয়ার মিটার নমুনা গ্রহণ সিস্টেম একত্রিত করার জন্য উপযুক্ত.
ইউ৮৭২১ একটি ইউএসবি অপটিক্যাল পাওয়ার মিটার যার ডায়নামিক রেঞ্জ ৮৫ ডিবি পর্যন্ত, উচ্চ নিম্ন শক্তি পরিমাপের নির্ভুলতা এবং ১ কেএইচজেডের নমুনা গ্রহণের হার।
আবেদন
WDM, GFF, AWG, PLC ডিভাইস টেস্টিং
√ ইনসেশন লস এবং রিটার্ন লস পরিমাপ
ফাইবার অপটিক্যাল সেন্সর, ফাইবার অপটিক্যাল ক্যাবলের পরীক্ষা
পোলারাইজেশন মোড বিচ্ছিন্নতা (পিএমডি এবং পিডিএল পোলারাইজেশন নির্ভর ক্ষতির পরিমাপ)
ফাইবার অপটিক্স, যোগাযোগ গবেষণা ও উন্নয়ন পরীক্ষাগার পরীক্ষা
পণ্য নিয়ন্ত্রণ
|
মডেল # |
U8721A | ||||
| সেন্সর এলিমেন্ট | ইনজিএএ | ||||
| তরঙ্গদৈর্ঘ্যের পরিসীমা | ৮৫০ ~ ১৭০০ এনএম | ||||
| ক্যালিব্রেশন তরঙ্গদৈর্ঘ্য | ৮৫০ / ৯৮০ / ১৩১০ / ১৫১০ ~ ১৬৪০ এনএম ক্রমাগত ক্যালিব্রেশন | ||||
| পাওয়ার রেঞ্জ (ডিবিএম) | +৫ ~ -৬৫ | ||||
|
পাওয়ার নমুনা গ্রহণের সময়কাল ((রেট) |
100 us ((10KHz) | ||||
| অ্যাপ্লিকেশন ফাইবার টাইপ | স্ট্যান্ডার্ড এসএম এবং এমএম | ||||
| অপটিক্যাল ইনপুট ইন্টারফেস | নগ্ন ফাইবার জয়েন্ট বা এফসি/এলসি/এসসি অ্যাডাপ্টার সমর্থন করে | ||||
|
পরম রেফারেন্স শর্তে অনিশ্চয়তা (নির্ভুলতা) |
± 4% (1200 nm ~ 1610 nm) | ||||
|
সম্পর্কিত রেফারেন্স শর্তে অনিশ্চয়তা (নির্ভুলতা) |
< 0.02 ডিবি সাধারণ মান | ||||
| রৈখিকতা (পাওয়ার) | ≤± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| রিটার্ন লস | >৪০ ডিবি | ||||
| যোগাযোগ ইন্টারফেস | ইউএসবি | ||||
| ক্যালিব্রেশন সময়কাল | ২ বছর | ||||
| অপারেশন তাপমাত্রা | 0 ~ +40°C | ||||
| সংরক্ষণ তাপমাত্রা | -30 ~ +80°C | ||||
| মাত্রা | 52 মিমি H,60 মিমি W,150 মিমি D | ||||
| ওজন | 1.0 কেজি | ||||
নোটঃ
বর্ণনাঃ U8721A প্রধানত উচ্চ গতির অপটিক্যাল পাওয়ার মনিটরিংয়ের জন্য ব্যবহৃত হয়।
U8721B আলোক সংবেদনশীল পৃষ্ঠ PD বাহ্যিক, প্রধানত স্থানিক আলোর স্ক্যানিং পরিমাপের জন্য ব্যবহৃত হয়।
U8721C দ্রুত সিঙ্ক্রোনাস স্ক্যান প্রধানত DWDM/AWG তরঙ্গদৈর্ঘ্য স্ক্যানিং পরিমাপ সিস্টেমে ব্যবহৃত হয়।
U8721D দ্রুত সিঙ্ক্রোনাস স্ক্যান BNC এনালগ আউটপুট সঙ্গে।
