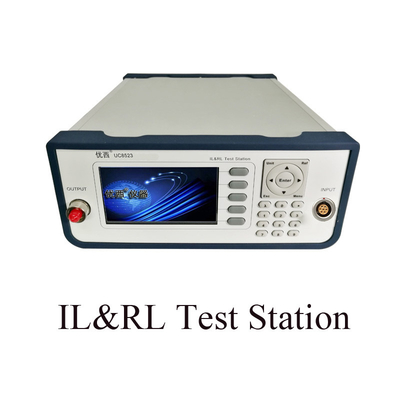

UC8523 ইনসার্ট রিটার্ন লস মিটার 1310Nm 1550Nm ডুয়াল ওয়েভেলংথ

UC8523 1310/1550 nm দ্বৈত তরঙ্গদৈর্ঘ্য সন্নিবেশ/রিটার্ন লস মিটার

একটি ওভারভিউ
UC8523B ডুয়াল লাইট সোর্স প্লাগ লস ইন্সট্রুমেন্ট হল একটি বেঞ্চটপ, লিকুইড ক্রিস্টাল ডিসপ্লে, সিঙ্গেল লাইট সোর্স আউটলেট (FC/APC অ্যাডাপ্টার), পাওয়ার প্লাগ লস মেজারিং, ব্যাক লস পরিমাপ এবং প্রয়োজনীয় ব্যবস্থা গ্রহণ।
অপটিক্যাল যোগাযোগ উপাদান, ইনস্টলেশন পরিদর্শন, বিশেষ করে আলোর তারের সংযোগকারী প্লাগের পরিমাপের জন্য যন্ত্রটি উপযুক্ত।সিস্টেমটি যেকোন দুটি নির্দিষ্ট তরঙ্গদৈর্ঘ্যের আলোর উত্সে তৈরি করা যেতে পারে।

ইউজার ইন্টারফেস বর্ণনা

হোস্টের সামনের প্যানেল
অপটিক্যাল আউটপুট ইন্টারফেস হল FC/APC ইন্টারফেস

হোস্টের রিয়ার প্যানেল

বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা
UC8523B ওভারভোল্টেজ লেভেল II প্রবিধান মেনে চলে।অপারেটিং ভোল্টেজ হল 100 ~ 240V AC ভোল্টেজ, ফ্রিকোয়েন্সি পরিসীমা হল 48 ~ 66Hz, অপারেটিং ভোল্টেজ হল 115V, সর্বাধিক খরচ বর্তমান 230mA;যখন অপারেটিং ভোল্টেজ 230V হয়, সর্বাধিক খরচ বর্তমান 120mA হয়।

USB পোর্টের
ইউএসবি ইন্টারফেস হল একটি স্ট্যান্ডার্ড 4-কোর বি-টাইপ ইন্টারফেস, যা UC8523 এবং PC এর সাথে সংযুক্ত করা যেতে পারে এবং যন্ত্রটিকে পর্যবেক্ষণ সফ্টওয়্যার দ্বারা নিয়ন্ত্রিত করা যেতে পারে।

ইউএসবি সংযোগ তারের
USB তারের দৈর্ঘ্য 5 মিটারের বেশি হতে পারে না।অন্যথায়, শুধুমাত্র একটি তৃতীয় পক্ষের USB পেরিফেরাল এক্সটেন্ডার ব্যবহার করা যেতে পারে।সাধারণত, সর্বাধিক এক্সটেনশন দৈর্ঘ্য 50 মিটার পৌঁছাতে পারে।
RS232 সিরিয়াল পোর্ট
যন্ত্রের সিরিয়াল পোর্ট প্যারামিটার একটি নির্দিষ্ট মান সেট করা হয়.কম্পিউটারের সিরিয়াল পোর্ট প্যারামিটার সেটিংস অবশ্যই ইনস্ট্রুমেন্ট প্যারামিটার সেটিংসের সাথে মেলে।

RS232 ইন্টারফেস পিন সংজ্ঞা

দ্রষ্টব্য: সিরিয়াল পোর্ট যোগাযোগের জন্য, তারের সাথে সংযোগ করতে নাল মডেম ব্যবহার করুন
