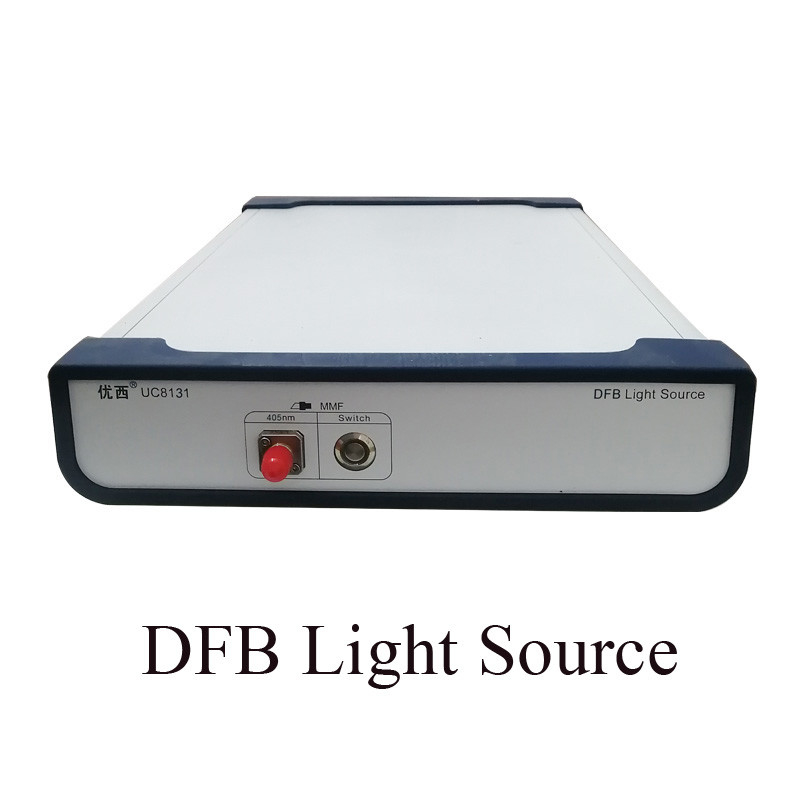

UC8131 বিশেষ তরঙ্গদৈর্ঘ্য লেজার উত্স

আমরা উল্লেখ করেছি
UC812n/UC813n মাল্টি-চ্যানেল লেজার সোর্স WDM CWDM ডিভাইস, উচ্চ নির্ভুলতা WDM ডিভাইস, অপটিক্যাল ওয়েভগাইড গ্রেটিং অ্যারে AWG ডিভাইস, প্ল্যানার অপটিক্যাল ওয়েভগাইড পিএলসি ডিভাইস, অপটিক্যাল এমপ্লিফায়ার EDFA এবং অন্যান্য সাধারণ ফাইবার অপটিক্স পরিমাপ এবং অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারে।বিশেষ করে, এটি কাপলার এবং প্ল্যানার অপটিক্যাল ওয়েভগাইডের PLCS এর ব্যাপক উত্পাদন এবং সনাক্তকরণের জন্য উপযুক্ত।
বিশেষ পয়েন্ট
UC812n/UC813n মাল্টি-চ্যানেল লেজার সোর্সে উচ্চ আউটপুট স্থায়িত্ব, ছোট আকার, দ্রুত স্টার্ট-আপ ইত্যাদি বৈশিষ্ট্য রয়েছে।আলোর উত্স সরঞ্জামগুলি নির্দিষ্ট তরঙ্গদৈর্ঘ্যের আলোর উত্স আউটপুট সংকেতের একাধিক চ্যানেল সরবরাহ করতে পারে।গুয়াংজু ইউসি 850, 980, 1250,1270... 1610,1625 এনএম এবং দুই বা চার বা তার বেশি তরঙ্গদৈর্ঘ্যের আলোর উত্স সরঞ্জামগুলির যেকোন সমন্বয়ও কাস্টমাইজ করতে পারে।

পণ্য ইন্টারফেস বিবরণ

যন্ত্রের সামনের অংশ

যন্ত্রের পিছনে

বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা
যন্ত্রটি ওভারভোল্টেজ ক্লাস II প্রবিধান মেনে চলে।অপারেটিং ভোল্টেজ হল 100 ~ 240V AC ভোল্টেজ, ফ্রিকোয়েন্সি পরিসীমা হল 48 ~ 66Hz, অপারেটিং ভোল্টেজ হল 115V, সর্বাধিক খরচ বর্তমান 230mA;যখন অপারেটিং ভোল্টেজ 230V হয়, সর্বাধিক খরচ বর্তমান 120mA হয়।

যোগাযোগ ইন্টারফেস বিবরণ
যন্ত্রের পিছনের প্যানেলে দুটি যোগাযোগ পোর্ট রয়েছে, যথা USB এবং RS232 ইন্টারফেস।

ইউএসবি ইন্টারফেস
ইউএসবি ইন্টারফেস হল একটি স্ট্যান্ডার্ড 4-কোর বি-টাইপ ইন্টারফেস, যা ইন্সট্রুমেন্ট এবং পিসির সাথে কানেক্ট করা যায় এবং যন্ত্রটিকে মনিটরিং সফ্টওয়্যার দ্বারা নিয়ন্ত্রণ করা যায়।

RS232 ইন্টারফেস
যন্ত্রের সিরিয়াল পোর্ট প্যারামিটার একটি নির্দিষ্ট মান সেট করা হয়.কম্পিউটারের সিরিয়াল পোর্ট প্যারামিটার সেটিংস অবশ্যই ইনস্ট্রুমেন্ট প্যারামিটার সেটিংসের সাথে মেলে।

হালকা উৎস আউটপুট ইন্টারফেস
লেজার সংকেত আউটপুট জন্য হালকা উৎস সংযোগকারী ইন্টারফেস.ইন্সট্রুমেন্ট প্যানেলে ফাইবার টাইপ লেবেল অনুযায়ী FC/PC বা FC/APC সংযোগকারী এবং SMF বা MMF ফাইবার নির্বাচন করুন।
তরঙ্গদৈর্ঘ্যের টীকা সংশ্লিষ্ট চ্যানেলের তরঙ্গদৈর্ঘ্যের মান প্রদর্শন করে।

চ্যানেল সুইচ বোতাম
যন্ত্রটি চালিত হওয়ার পরে, পাওয়ার সুইচটি চালু করুন এবং চ্যানেল সুইচ বোতামের নির্দেশক আলো জ্বলতে শুরু করে।এই সময়ে, যন্ত্রটি স্ব-পরীক্ষার অবস্থায় প্রবেশ করে এবং স্ব-পরীক্ষা শেষ হওয়ার পরে চ্যানেল নির্দেশক আলোটি বেরিয়ে যায়।
অপারেটরকে প্রয়োজনীয় তরঙ্গদৈর্ঘ্য অনুযায়ী সংশ্লিষ্ট চ্যানেল পোর্ট নির্বাচন করতে হবে, সুইচ বোতামটি হালকাভাবে স্পর্শ করতে হবে এবং সূচক আলো জ্বালাতে হবে।চ্যানেলের সুইচ বোতামটি স্থির থাকলে, এর অর্থ হল সংশ্লিষ্ট চ্যানেলের লেজারটি চালু করা হয়েছে এবং ব্যবহার করা যেতে পারে।
