পণ্যের বিবরণ:
|
| অপারেশন মোড: | পাওয়ার সেটিং মোড | রেজোলিউশন: | 0.001 ডিবি |
|---|---|---|---|
| ক্রমাঙ্কন তরঙ্গদৈর্ঘ্য: | 1270 / 1310 / 1490 / 1550 / 1610 এনএম | ফাইবার টাইপ: | SMF এবং MMF |
| মনিটর পিএম এর গড় সময়: | 2 ms ~ 1 s | নির্ভুলতা (অপটিক্যাল পাওয়ার কন্ট্রোল সহ): | ±0.02 ডিবি |
| সর্বোচ্চ নিরাপদ ইনপুট শক্তি: | +5dBm | অপারেশন তাপমাত্রা: | 0～ +40℃ |
| সংগ্রহস্থল তাপমাত্রা: | -30～+80℃ | ||
| বিশেষভাবে তুলে ধরা: | 1 চ্যানেল পরিবর্তনশীল অপটিক্যাল অ্যাটেনুয়েটর,70dBm পরিবর্তনশীল অপটিক্যাল অ্যাটেনুয়েটর |
||
1/2-চ্যানেল অপটিক্যাল অ্যাটেনুয়েটর এবং পাওয়ার মিটার রেঞ্জ +5 ~ -70dBm

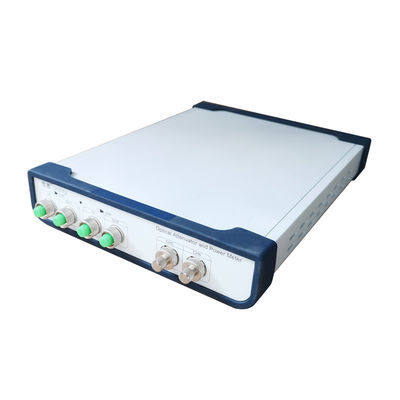

UC8752 2-চ্যানেল অপটিক্যাল অ্যাটেনুয়েটর এবং পাওয়ার মিটার
পণ্যের বৈশিষ্ট্য:
অপটিক্যাল অ্যাটেন্যুয়েশন এবং অপটিক্যাল পাওয়ার আউটপুট দ্রুত এবং নির্ভুলভাবে সেট করা যেতে পারে এবং অপটিক্যাল পাওয়ার কন্ট্রোলের স্থিতিশীলতার সময় 100 ms এর কম।
মাল্টি-চ্যানেল অ্যাটেনুয়েটর একই সময়ে সেট করা হয়, একাধিক পোর্ট একই সময়ে পরিমাপ করা হয়, অনেক পরিমাপের সময় বাঁচায়;
অন্তর্নির্মিত উচ্চ নির্ভুলতা অপটিক্যাল পাওয়ার মিটার পাওয়ার পর্যবেক্ষণের স্থায়িত্ব এবং নির্ভুলতা নিশ্চিত করে; সহজ অপারেশন, স্বজ্ঞাত গ্রাফিকাল ইউজার ইন্টারফেস, একই সময়ে মাল্টি-চ্যানেল ডেটা প্রিভিউ, এক নজরে পরীক্ষার স্থিতি;
পণ্য ইন্টারফেস বিবরণ
যন্ত্রের সামনের অংশ
দ্রষ্টব্য: CH1-CH2 এবং CH3-CH4 হল অপটিক্যাল অ্যাটেনুয়েটর, CH5 এবং CH6 হল পাওয়ার মিটার
যন্ত্রের পিছনে
বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা
UC8752 অতিরিক্ত চাপ ক্লাস II প্রবিধান মেনে চলে।অপারেটিং ভোল্টেজ হল 100~ 240V AC ভোল্টেজ, ফ্রিকোয়েন্সি রেঞ্জ 48-66Hz, অপারেটিং ভোল্টেজ 115V এ, সর্বাধিক ব্যবহার কারেন্ট হল 230mA;অপারেটিং ভোল্টেজ 230V, সর্বাধিক খরচ বর্তমান 120mA হয়।
ক্ষমতা সূচক
ইন্সট্রুমেন্ট চালু হলে পাওয়ার ইন্ডিকেটর আলো জ্বলে।
যোগাযোগ ইন্টারফেস বিবরণ
UC8752 অপটিক্যাল ফেডিং এবং অপটিক্যাল পাওয়ার মিটারের পিছনের প্যানেলে দুটি কমিউনিকেশন পোর্ট রয়েছে, যেটি হল USB পোর্ট এবং USB পোর্ট RS232 ইন্টারফেস।
ইউএসবি ইন্টারফেস
ইউএসবি ইন্টারফেস হল একটি স্ট্যান্ডার্ড 4-কোর বি-টাইপ ইন্টারফেস, যা UC8752 এবং PC-এর সাথে সংযুক্ত হতে পারে এবং যন্ত্রটিকে পর্যবেক্ষণ সফ্টওয়্যার দ্বারা নিয়ন্ত্রিত করা যেতে পারে।
RS232 ইন্টারফেস পিন সংজ্ঞা
RS232 তারের সাথে সংযুক্ত
RS232 সংযোগ তারের সংযোগকারী পিনের সংজ্ঞা:
| DB9 প্লাগ | DB9 পিন | ||
| পিন | মন্তব্য | পিন | মন্তব্য |
| 2 | প্রাপ্ত তথ্য | 2 | তথ্য প্রেরণ |
| 3 | তথ্য প্রেরণ | 3 | প্রাপ্ত তথ্য |
| 5 | সিগন্যাল গ্রাউন্ড | 5 | সিগন্যাল গ্রাউন্ড |
