4 চ্যানেল অপটিক্যাল পাওয়ার মিটার পাওয়ার রেঞ্জ +10 ~ -65dBm/+25 ~ -50dBm

2/4 চ্যানেল পাওয়ার মিটার পাওয়ার রেঞ্জ +10 ~ -65dBm/+25 ~ -50dBm

UC8202 2 চ্যানেল পাওয়ার মিটার

একটি ওভারভিউ

UC8202 ডুয়াল-চ্যানেল অপটিক্যাল পাওয়ার মিটার হল গুয়াংজু ইউক্সি কোম্পানির উচ্চ নির্ভুলতা এবং বিস্তৃত পরিসরের অপটিক্যাল পাওয়ার পরিমাপ যন্ত্রের একটি আপগ্রেড সংস্করণ।যন্ত্রটি দুটি স্বাধীন পাওয়ার মিটার চ্যানেল সরবরাহ করে, যা অপটিক্যাল শক্তির সরাসরি পরিমাপ এবং অপটিক্যাল অ্যাটেন্যুয়েশন ক্ষতির আপেক্ষিক পরিমাপের জন্য ব্যবহার করা যেতে পারে।

UC8202 ডুয়াল চ্যানেল অপটিক্যাল পাওয়ার মিটার বেয়ার ফাইবার ফিক্সচার দিয়ে সজ্জিত করা যেতে পারে, পরীক্ষাটি আরও সুবিধাজনক এবং দ্রুত, বড় আকারের এইচডি এলসিডি ডিসপ্লে পরিমাপ পরামিতি, প্যানেল বোতামটি সরাসরি পরামিতিগুলি সেট করে, অপারেশনটি খুব সহজ।পাওয়ার মিটার একটি বৃহত্তর শক্তি পরিমাপ পরিসীমা, দ্রুত প্রতিক্রিয়া গতি, উচ্চ স্থায়িত্ব সহ একটি নতুন ডেটা অধিগ্রহণ এবং প্রক্রিয়াকরণ পদ্ধতি গ্রহণ করে।

ইউজার ইন্টারফেস বর্ণনা

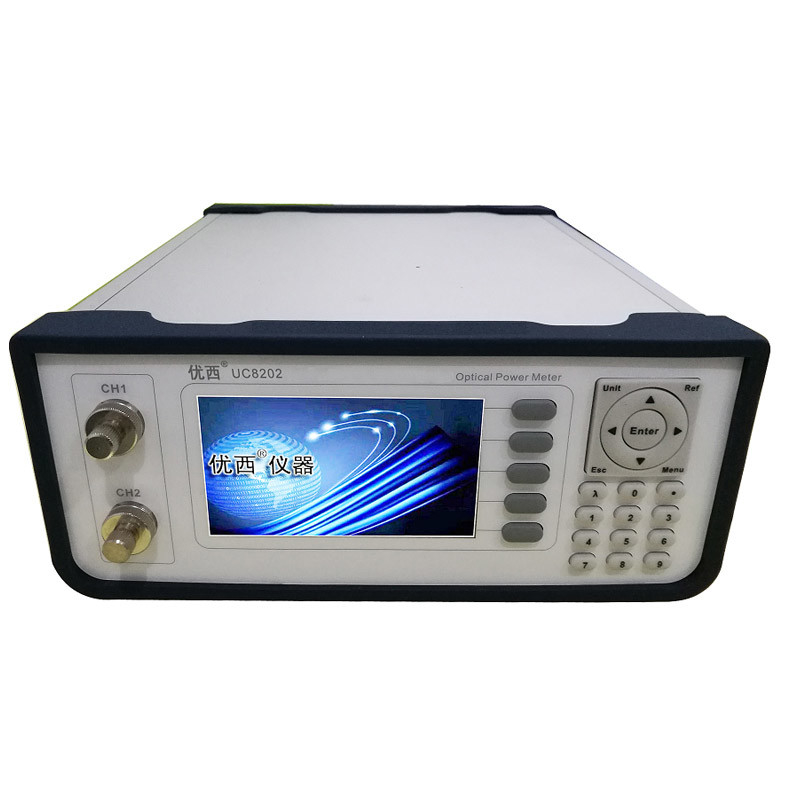

হোস্টের সামনের প্যানেল
একটি উদাহরণ হিসাবে UC8202 ডেস্কটপ নিন:

প্রদর্শন

LCD অপটিক্যাল শক্তি, অপারেটিং তরঙ্গদৈর্ঘ্য, পাওয়ার রেফারেন্স মান এবং উভয় চ্যানেলের জন্য গড় সময়ের মানগুলির রিয়েল-টাইম পরিমাপ প্রদর্শন করে।

চাবিসমূহ

পাওয়ার মিটার যন্ত্রের নিয়ন্ত্রণ অপারেশন এবং প্যারামিটার সেটিং কী টিপে বাহিত হয়।

অপটিক্যাল ইনপুট চ্যানেল
লেজার সিগন্যাল ইনপুট ইন্টারফেস, অ্যাডাপ্টার মান FC/PC বা FC/APC অ্যাডাপ্টার সংযোগ চয়ন করতে পারে, পণ্য কেনার সময় গ্রাহক দ্বারা নির্দিষ্ট করা হয়।

হোস্টের রিয়ার প্যানেল

বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা
যন্ত্রটি ওভারভোল্টেজ ক্লাস II প্রবিধান মেনে চলে।অপারেটিং ভোল্টেজ হল 100 ~ 240V AC ভোল্টেজ, ফ্রিকোয়েন্সি পরিসীমা হল 48 ~ 66Hz, অপারেটিং ভোল্টেজ হল 115V, সর্বাধিক খরচ বর্তমান 230mA;যখন অপারেটিং ভোল্টেজ 230V হয়, সর্বাধিক খরচ বর্তমান 120mA হয়।

USB পোর্টের
ইউএসবি ইন্টারফেস হল একটি স্ট্যান্ডার্ড 4-কোর বি-টাইপ ইন্টারফেস, যা ইন্সট্রুমেন্ট এবং পিসির সাথে কানেক্ট করা যায় এবং যন্ত্রটিকে মনিটরিং সফ্টওয়্যার দ্বারা নিয়ন্ত্রণ করা যায়।

ইউএসবি সংযোগ তারের
USB তারের দৈর্ঘ্য 5 মিটারের বেশি হতে পারে না।অন্যথায়, শুধুমাত্র একটি তৃতীয় পক্ষের USB পেরিফেরাল এক্সটেন্ডার ব্যবহার করা যেতে পারে।সাধারণত, সর্বাধিক এক্সটেনশন দৈর্ঘ্য 50 মিটার পৌঁছাতে পারে।

RS232 সিরিয়াল পোর্ট
যন্ত্রের সিরিয়াল পোর্ট প্যারামিটার একটি নির্দিষ্ট মান সেট করা হয়.কম্পিউটারের সিরিয়াল পোর্ট প্যারামিটার সেটিংস অবশ্যই ইনস্ট্রুমেন্ট প্যারামিটার সেটিংসের সাথে মেলে।
