পাওয়ার কন্ট্রোল ইনসার্টেশন লস সহ 4Ch পরিবর্তনশীল অপটিক্যাল অ্যাটেনুয়েটর ≤1.5dB

UC8734 4-চ্যানেল অপটিক্যালি নিয়ন্ত্রিত অপটিক্যাল অ্যাটেনুয়েটর

পণ্য ইন্টারফেস বিবরণ

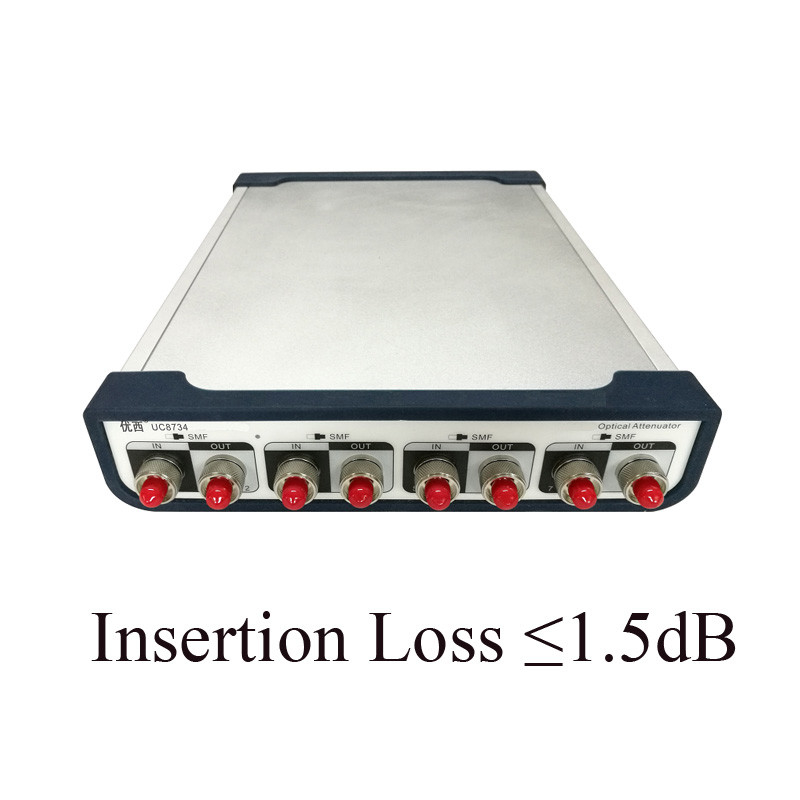

যন্ত্রের সামনের অংশ

                                       UC8734 হল একটি 4-চ্যানেল একক-মোড অপটিক্যাল অ্যাটেনুয়েটর

"IN" হল আলোর উৎস খাঁড়ি, এবং "OUT" হল আলোর উৎস আউটলেট।

যন্ত্রের পিছনে

এসি পাওয়ার সাপ্লাই প্রয়োজনীয়তা

যন্ত্রটি ওভারভোল্টেজ ক্লাস II প্রবিধান মেনে চলে।অপারেটিং ভোল্টেজ হল 100 ~ 240V AC ভোল্টেজ, ফ্রিকোয়েন্সি রেঞ্জ 48-66Hz, অপারেটিং ভোল্টেজ 115V যখন, সর্বাধিক খরচ বর্তমান 230mA হয়;অপারেটিং ভোল্টেজ 230V, সর্বাধিক
সর্বাধিক খরচ বর্তমান 120mA হয়.

পাওয়ার কর্ড

আন্তর্জাতিক নিরাপত্তা মান অনুযায়ী, যন্ত্রটি একটি 3-কোর পাওয়ার কর্ড দিয়ে সজ্জিত যা জাতীয় মান পূরণ করে।শুধুমাত্র গ্রাউন্ড প্রোটেকশন সহ পাওয়ার আউটলেটে পাওয়ার কর্ড প্লাগ সংযুক্ত করুন।

ক্ষমতা সূচক

ইন্সট্রুমেন্ট চালু হলে পাওয়ার ইন্ডিকেটর আলো জ্বলে।

যোগাযোগ ইন্টারফেস বিবরণ

যন্ত্রটির পিছনের প্যানেলে দুটি যোগাযোগ পোর্ট রয়েছে, যথা USB ইন্টারফেস এবং RS232 ইন্টারফেস।

ইউএসবি ইন্টারফেস

ইউএসবি ইন্টারফেস হল একটি স্ট্যান্ডার্ড 4-কোর বি-টাইপ ইন্টারফেস, যা ইন্সট্রুমেন্ট এবং পিসির সাথে কানেক্ট করা যায় এবং যন্ত্রটিকে মনিটরিং সফ্টওয়্যার দ্বারা নিয়ন্ত্রণ করা যায়।

RS232 সিরিয়াল পোর্ট

যন্ত্রের সিরিয়াল পোর্ট প্যারামিটার একটি নির্দিষ্ট মান সেট করা হয়.কম্পিউটারের সিরিয়াল পোর্ট প্যারামিটার সেটিংস অবশ্যই ইনস্ট্রুমেন্ট প্যারামিটার সেটিংসের সাথে মেলে।

স্থির পরামিতি:
বড রেট: 115,200
অঙ্কের সংখ্যা: 8
চেক: কোনোটিই নয়
স্টপ নম্বরঃ ১

RS232 ইন্টারফেস

ল্যান ইন্টারফেস

কাজের মোড: UDP সার্ভার মোড

অপটিক্যাল আউটপুট/ইনপুট ইন্টারফেস

লেজার সংকেত আউটপুট জন্য অপটিক্যাল ফাইবার সংযোগকারী ইন্টারফেস.লেবেল নির্দেশাবলী অনুযায়ী FC/PC বা FC/APC সংযোগকারী এবং SMF বা MMF ফাইবার প্রকার নির্বাচন করুন।

সিঙ্ক্রোনাস আউটপুট আউটলেট

SMA সংযোগকারী।যখন আলোর উত্স মডিউলটি স্ক্যান করা হয়, তখন সিঙ্ক্রোনাস আউটপুট আউটলেট একটি ট্রিগার পালস সংকেত দেয়।

পণ্যের বৈশিষ্ট্য:

অপটিক্যাল অ্যাটেন্যুয়েশন এবং অপটিক্যাল পাওয়ার আউটপুট দ্রুত এবং নির্ভুলভাবে সেট করা যেতে পারে এবং অপটিক্যাল পাওয়ার কন্ট্রোলের স্থিতিশীলতার সময় 100 ms এর কম।
মাল্টি-চ্যানেল অ্যাটেনুয়েটর একই সময়ে সেট করা হয়, একাধিক পোর্ট একই সময়ে পরিমাপ করা হয়, অনেক পরিমাপের সময় বাঁচায়;
অন্তর্নির্মিত উচ্চ নির্ভুলতা অপটিক্যাল পাওয়ার মিটার শক্তি পর্যবেক্ষণের স্থায়িত্ব এবং নির্ভুলতা নিশ্চিত করে;
সহজ অপারেশন, স্বজ্ঞাত গ্রাফিকাল ইউজার ইন্টারফেস, একই সময়ে মাল্টি-চ্যানেল ডেটা প্রিভিউ, এক নজরে পরীক্ষার স্থিতি;
ছোট আকার, কম্প্যাক্ট গঠন.চ্যানেলের সংখ্যা প্রসারিত করতে ক্যাসকেডিং ব্যবহারের জন্য একাধিক ডিভাইস কাস্টমাইজ করা যেতে পারে।
