ব্রডব্যান্ড লাইট সোর্স মাল্টি-ব্যান্ড অপশনাল পাওয়ার ডেনসিটি -30 ডিবিএম

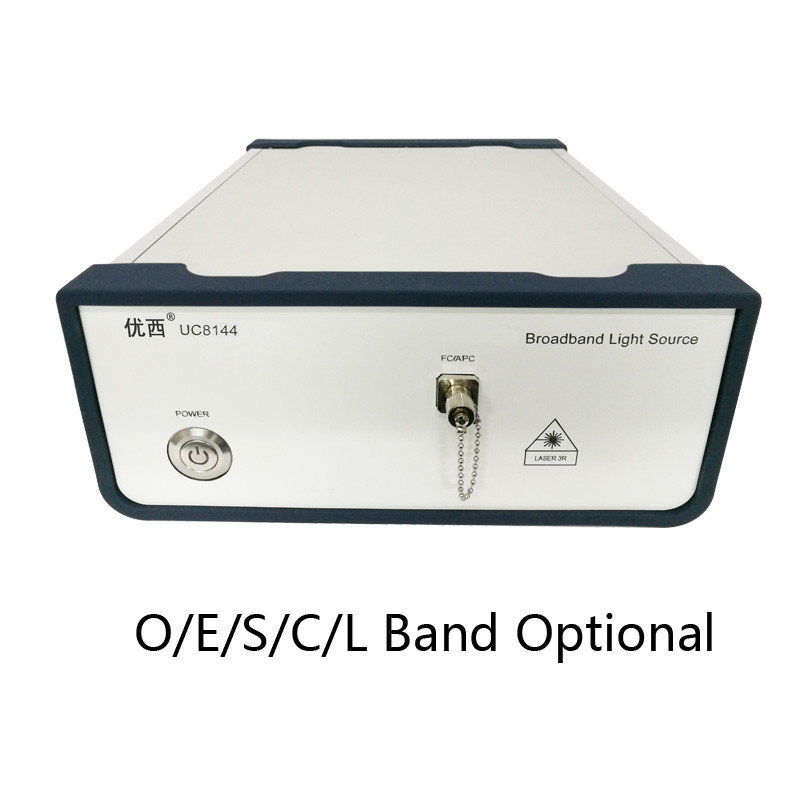

UC8144 ব্রডব্যান্ড আলোর উৎস
| মডেল # |
ইউসি8144 |
|
অপারেশন তরঙ্গদৈর্ঘ্য
|
1260 ~ 1650 nm |
| ব্যান্ড প্রশস্ততা @-10 ডিবি |
≥390 nm |
| আউটপুট পাওয়ার |
≥10dBm |
| বর্ণালী ঘনত্ব |
≥-২৮ ডিবিএম/এনএম |
| সংযোগকারী প্রকার |
এফসি/এপিসি (অন্যান্য অ্যাডাপ্টার কাস্টমাইজ করা যায়) |
|
স্পেকট্রাল ডেনসিটি স্থিতিশীলতা ১৫ মিনিটের মধ্যে
|
< ± 0.03 ডিবিএম/এনএম |
|
আউটপুট পাওয়ার 15 মিনিটের মধ্যে স্থিতিশীলতা
|
<±0.01 ডিবি |
|
আউটপুট পাওয়ার 8 ঘন্টার মধ্যে স্থিতিশীলতা
|
≤ ± 0.05 ডিবি |
| অপারেশন মডেল |
সিডব্লিউ |
| ফাইবারের ধরন |
একক মোড SFM-28 |
| অপারেশন তাপমাত্রা |
০ ০ +৪০°সি |
| সংরক্ষণ তাপমাত্রা |
-৩০ ∙ +৮০°সি |
| পাওয়ার সাপ্লাই |
এসি ১১০ ~ ২২০ ভি±১০%, ৫০ হার্জ/৬০ হার্জ, ২০ ওয়াট |
| মাত্রা |
235 মিমি ডাব্লু, 55 মিমি এইচ, 320 ডি মিমি |
| ওজন |
3.0 কেজি |
ব্যবহারের নির্দেশনা
1- পাওয়ার সাপ্লাই
ডিভাইসটি চালু করার আগে, ইনপুট ভোল্টেজটি ডিভাইসের নামমাত্র ইনপুট ভোল্টেজ কিনা এবং গ্রাউন্ডিং ভাল কিনা তা পরীক্ষা করুন। আলোর উত্সটি 220V এসি 50Hz এসি পাওয়ার সাপ্লাই ব্যবহার করে।
2. মূল বিভাগের বর্ণনা
পাওয়ার সুইচঃপাওয়ার ক্যাবল সংযুক্ত করার পর, ডিভাইসে এই স্যুইচটি চালু করুন, এবং পাওয়ার ইন্ডিকেটর আলোকিত হবে।
লেজার স্যুইচ ON কী:লেজার আউটপুট লাইট চালু বা বন্ধ করার জন্য এই কী টিপুন, কিন্তু লেজার সুরক্ষা ভিতরে আলো উৎস, সফটওয়্যার ধীর শুরু এবং ধীর বন্ধ প্রযুক্তি ব্যবহার করে, কী টিপুন পরে,এটি স্বাভাবিকভাবে বা সম্পূর্ণরূপে বন্ধ আলো চালু করতে 30 সেকেন্ড সময় লাগে, উপরের দিকে চলাচল, যা নির্দেশ করে যে লেজারটি চালু অবস্থায় রয়েছে;, স্ন্যাপ ডাউন, যা নির্দেশ করে যে লেজারটি বন্ধ অবস্থায় রয়েছে।আলোর উৎস আউটপুট ক্ষমতা স্বয়ংক্রিয়ভাবে শেষ আউটপুট ক্ষমতা পুনরুদ্ধার করা হবে.
3. মেশিন চালু/বন্ধ করার নির্দেশাবলী
স্টার্ট সিকোয়েন্সঃ
1) পাওয়ার চালু করতে পাওয়ার বোতাম টিপুন
2) লেজারের আউটপুট ক্যাপ সরান এবং মিলে যাওয়া জাম্পার সংযুক্ত করুন।
3) লেজার চালু করতে লেজার ON বোতামটি ডায়াল করুন।
নোটঃ1. পাওয়ার সাপ্লাই বন্ধ করার পরে, পাওয়ার সাপ্লাই পুনরায় চালু করার আগে এটি কমপক্ষে 30 সেকেন্ড হওয়া উচিত। অন্যথায়, লেজারের পরিষেবা জীবন প্রভাবিত হবে।
2, আলোর উৎসটির স্থিতিশীল কাজ শুরু করার জন্য 30 মিনিটের প্রয়োজন।
বন্ধ করার ধারাবাহিকতাঃ
1) লেজার ON কী লেজার ডায়াল করুন।
২) পাওয়ার সাপ্লাই বন্ধ করতে পাওয়ার বাটন টিপুন।
4. সূচক আলো
পাওয়ার পাওয়ার ইন্ডিকেটরঃ যদি পাওয়ার সাপ্লাই স্বাভাবিক হয়, ইন্ডিকেটরটি লাল।
লেজার চালুঃ লেজারটি সবুজ রঙের হয় যখন এটি স্বাভাবিকভাবে চালু হয়।
1. স্থিতিশীলতা বিবেচনাঃ আলোর উৎস অত্যন্ত স্থিতিশীল। ব্যবহারের সময় পণ্যের আউটপুট স্থিতিশীলতা নিশ্চিত করার জন্য, দয়া করে নিম্নলিখিত মনোযোগ দিনঃ
1) ব্যবহারের আগে, দয়া করে আউটপুট লেজ ফাইবার শেষ মুখ পরিষ্কার রাখা নিশ্চিত করুন, বিশেষ করে যদি আউটপুট শেষ মুখের উপর ময়লা আছে, এটি আউটপুট অপটিক্যাল শক্তি এবং স্থিতিশীলতা প্রভাবিত করবে।
2) নোংরা এবং কম্পনশীল পরিবেশে পণ্য ব্যবহার করা এড়িয়ে চলুন। পণ্যটিতে সুনির্দিষ্ট অপটিক্যাল উপাদান রয়েছে। আরও ধুলো এবং কম্পন উপাদানগুলির গুণমান হ্রাস করবে,যা পণ্যের স্থিতিশীলতা হ্রাস করবে.
৩) উচ্চ তাপমাত্রা এবং আর্দ্রতা পরিবর্তনের সাথে পরিবেশে পণ্যটি ব্যবহার করা এড়িয়ে চলুন। যদিও পণ্যটির তাপমাত্রা এবং আর্দ্রতার বিস্তৃত পরিসর রয়েছে,প্রদত্ত স্থিতিশীলতা সূচক পরিবেশগত পরিবর্তনের একটি ছোট পরিসরে দেওয়া হয়যখন তাপমাত্রা এবং আর্দ্রতা ব্যাপকভাবে পরিবর্তিত হয়, তখন সরঞ্জামটি স্বয়ংক্রিয়ভাবে একটি স্থিতিশীল ভারসাম্য স্থাপন করবে, যার সময় স্থিতিশীলতা খারাপ হবে।একটি নির্দিষ্ট তাপ স্থিতিশীল সময় প্রয়োজন হয় যখন ডিভাইস শুরু করা হয়. ৩০ মিনিট সুপারিশ করা হয়.
4) ভাল মানের অপটিক্যাল জাম্পার ব্যবহার করুন এবং ডিভাইসের সাথে সামঞ্জস্যপূর্ণ ইন্টারফেসটি আউটলেটটি সংযুক্ত করুন। নীতিগতভাবে, জাম্পারটি যত কম, তত ভাল এবং জাম্পারটিকে অবাধে চলতে দেবেন না.
2প্রতিফলিত আলো নিয়ন্ত্রণঃ
উচ্চ-শক্তির লেজারের জন্য, প্রতিফলিত আলো লেজারের অস্থির অপারেশন বা এমনকি লেজারের ক্ষতি হতে পারে। প্রতিফলিত আলোর বেশিরভাগটি আসেঃ দুর্বল শেষ প্রতিফলন,ডিভাইসের দুর্বল রিটার্ন লস ইনডেক্স, এবং আলো নিজেই বা অন্যান্য তরঙ্গদৈর্ঘ্য নির্দিষ্ট অপটিক্যাল পথ কাঠামো দ্বারা লেজার মধ্যে আনা.ডিভাইসে প্রতিফলিত আলো প্রবেশ না করার বিষয়টি নিশ্চিত করুন.
3. ইএসডি প্রতিরোধঃ
অভ্যন্তরীণ লেজার এবং কিছু চিপ ইলেক্ট্রোস্ট্যাটিক সংবেদনশীল ডিভাইস। যখন মানব দেহ বা উচ্চ স্ট্যাটিক বিদ্যুৎ সহ অন্যান্য বস্তু ডিভাইস স্পর্শ করে, বিশেষ করে উন্মুক্ত সংযোগকারী,ডিভাইসটি অনিবার্যভাবে ক্ষতিগ্রস্ত হতে পারেঅতএব, এটি সুপারিশ করা হয় যে: ডিভাইসটি ভালভাবে গ্রাউন্ড করা হয় এবং অপারেটর ইলেক্ট্রোস্ট্যাটিক সুরক্ষা ব্যবস্থা গ্রহণ করে।
4পাওয়ার সাপ্লাইঃ
নিশ্চিত করুন যে ইনপুট পাওয়ার সাপ্লাই ডিভাইসের স্পেসিফিকেশনে প্রয়োজনীয় ভোল্টেজ এবং বর্তমান পরিসরের মধ্যে রয়েছে এবং ডিভাইসটি ব্যবহারের সময় দুর্ঘটনাক্রমে শক্তি বন্ধ করবেন না।
5ব্যক্তিগত নিরাপত্তা:
যখন আলোর উৎস কাজ করছে তখন সরাসরি অপটিক্যাল ফাইবার আউটপুট শেষের মুখের দিকে তাকান না, এটি আলোর উৎস আউটলেট বা বহিরাগত সংযোগ জাম্পার পোর্ট নির্বিশেষে।আপনার ত্বককে সরাসরি উজ্জ্বল আলোর সংস্পর্শে রাখবেন না, যা গুরুতর আঘাতের কারণ হতে পারে।
লেজার নিরাপত্তা তথ্য
ক্লাস IIIb লেজার পণ্য।
সাবধানতা:এখানে বর্ণিত ব্যতীত অন্য নিয়ন্ত্রণ, নিয়ন্ত্রক এবং পদ্ধতি ব্যবহারের ফলে বিপজ্জনক লেজার বিকিরণের সংস্পর্শে আসতে পারে।
