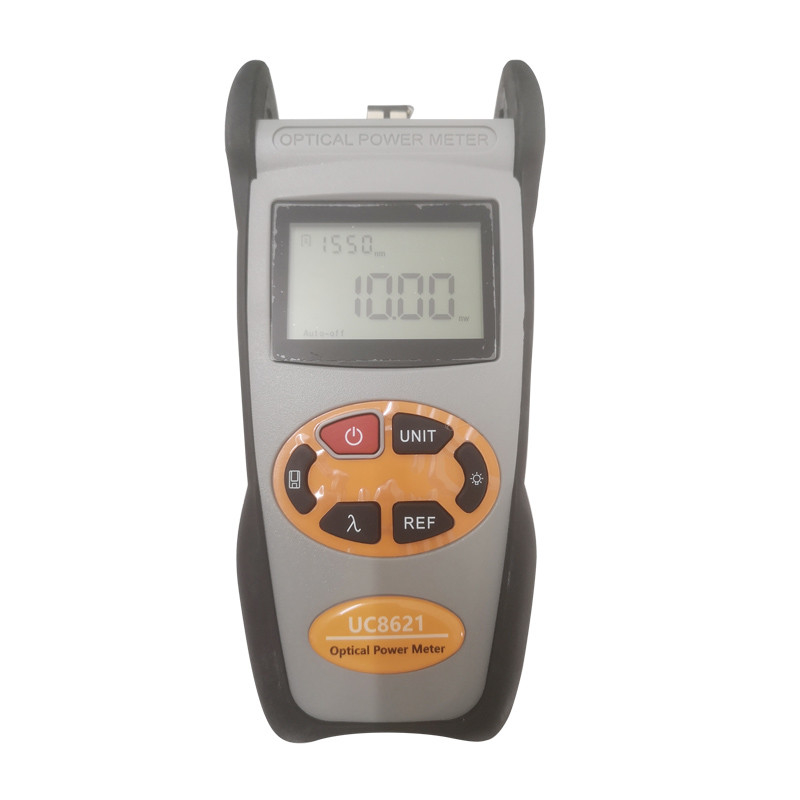

সম্পূর্ণ - ফাংশন হ্যান্ডহেল্ড অপটিক্যাল পাওয়ার মিটার -50～+26dBm হাই পাওয়ার
- অপটিক শক্তি পরীক্ষা
- ওয়েভ আইডি—স্বয়ংক্রিয় তরঙ্গদৈর্ঘ্য সনাক্তকরণ এবং স্যুইচিং
- ফ্রিকোয়েন্সি আইডি ---স্বয়ংক্রিয় ফ্রিকোয়েন্সি সনাক্তকরণ
- 1000 রেকর্ড স্টোরেজ বা USB তারের মাধ্যমে ডাউনলোড
- সংরক্ষিত পরীক্ষার রেকর্ড ডাউনলোডের জন্য USB যোগাযোগ পোর্ট
- রেফারেন্স পাওয়ার লেভেল সেট আপ এবং সংরক্ষণ করা যেতে পারে
- ব্যবহারকারী স্ব-ক্যালিব্রেটিং ফাংশন
- স্বয়ংক্রিয় বন্ধ ফাংশন
স্পেসিফিকেশন
| ক্রমাঙ্কন তরঙ্গদৈর্ঘ্য(nm) |
850/1300/1310/1490/1550/1625 |
| ডিটেক্টর টাইপ |
InGaAs |
| পরিমাপ পরিসীমা (dBm) |
-70～+6 |
-50～+26 |
| অনিশ্চয়তা (dB) |
±0.15(3.5%) |
| ডিসপ্লে রেজোলিউশন (ডিবি) |
0.01 |
| ফ্রিকোয়েন্সি ID(Hz) |
270,1K,2K |
| তারিখ সঞ্চয় ক্ষমতা |
1000 |
| যোগাযোগ বন্দর |
ইউএসবি |
| স্ট্যান্ডার্ড সংযোগকারী |
FC/PC বা FC, SC বিনিময়যোগ্য |
| ক্ষারীয় ব্যাটারি |
3*AA, 1.5V |
| পাওয়ার অ্যাডাপ্টার(V) |
8.4 |
| ব্যাটারি অপারেটিং সময় (h) |
ব্যাকলাইট ছাড়া 200 |
| অপারেশন তাপমাত্রা (℃) |
-10～+60 |
| স্টোরেজ তাপমাত্রা (℃) |
-25～+70 |
| মাত্রা(মিমি) |
200*90*50 |
| ওজন (গ্রাম) |
285 |
মন্তব্য: ব্যাটারি অপারেটিং সময় ব্যাকলাইট বন্ধ পাওয়ার অবস্থার উপর ভিত্তি করে।ব্যাকলাইটে ক্রমাগত শক্তি থাকলে,
অপারেশন সময় কম হবে।
ফাংশন ম্যানুয়াল
(1) পর্দা
ডেটা এবং ইন্সট্রুমেন্ট ওয়ার্কিং মোড প্রদর্শন করুন।
(2) পাওয়ার কী
যন্ত্র চালু/বন্ধ
পাওয়ার সেভিং সেটিং: ব্যাটারি পাওয়ার সাপ্লাই বা এসি পাওয়ার সাপ্লাই যাই হোক না কেন, 15 মিনিটের অলস সময় পরে ইউনিটটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।একবার এই সেটিংটি বেছে নিলে, "অটো-অফ" স্ক্রিনের বাম দিকে প্রদর্শিত হবে।এই পাওয়ার সেভিং ডিফল্ট সেটিং, একবার পাওয়ার মিটার খুললেই এই মোডে প্রবেশ করবে।স্বয়ংক্রিয় পাওয়ার সেভিং মোড বন্ধ করার জন্য পাওয়ার কীটি ছোট করুন।
(3) ইউনিট সুইচ কী
অপটিক্যাল পাওয়ারের পরম পরিমাপ (dBm) এবং আপেক্ষিক পরিমাপ (dB) এবং xW এর মধ্যে স্যুইচ করতে এই কী টিপুন।
mW,dBm রূপান্তর: 10 log(mW)=(dBm)
(4) REF সেটিং:
বর্তমান পাওয়ার মানটিকে রেফারেন্স মান হিসাবে সংরক্ষণ করতে যা LCD স্ক্রিনের উপরের ডানদিকে প্রদর্শিত হবে, একই সময়ে ডান শীর্ষে "রেফ"ও প্রদর্শিত হবে।এটি রেফারেন্স পাওয়ারের সাথে বর্তমান শক্তির তুলনা করবে এবং ডিবিতে আপেক্ষিক শক্তি মান দেখাবে।
(5)
সংরক্ষণ/ডেটা-ভিউ কী।
ডেটা-সেভিং, OPM কম 1000 ডেটা সেভ করতে পারে।চাপুন, স্ক্রীনে ডাটা সেভিং না, টিপ ডাটা সেভিং ডিসপ্লে হবে, ডবল টিপুনসংরক্ষণ নিশ্চিত করুন।
(6) ব্যাকলাইট নিয়ন্ত্রণ: ব্যাকলাইট খুলুন বা বন্ধ করুন।
(7) তরঙ্গদৈর্ঘ্য নির্বাচন/তরঙ্গদৈর্ঘ্য চিহ্নিত করুন
তরঙ্গদৈর্ঘ্য পরিবর্তন করতে এই কীটি সংক্ষিপ্ত টিপুন এবং এটির উপরের বাম দিকে প্রদর্শন করুন
LCD স্ক্রিন, 1310nm হল ডিফল্ট তরঙ্গদৈর্ঘ্য
৫।কাজের নির্দেশনা
5.1 চালু/বন্ধ করুন
প্রথমে ব্যাটারি বা PSU ঢোকান, কোন লেজার নেই, টেস্টার খুলতে টিপুন।
যখন পরীক্ষক স্ট্যান্ডবাই থাকে, কী টিপুন স্বয়ংক্রিয়-অফ ফাংশন বাতিল বা চয়ন করতে পারে৷ যদি স্বয়ংক্রিয়-অফ ফুকনিটন বেছে নেওয়া হয়, তাহলে "অটো-অফ" স্ক্রিনের বাম নীচে প্রদর্শিত হবে৷"অটো-অফ" স্ট্যাটাসে, OPM স্বয়ংক্রিয়ভাবে 10 মিনিট বন্ধ হয়ে যাবে।
আপনি যদি OPM বন্ধ করতে চান, প্রায় 2 সেকেন্ড টিপুন।
5.2আউটপুট শক্তি পরিমাপ
5.2.1 ডাস্ট ক্যাপ খুলে ফেলুন, প্যাচ কর্ডের সাথে সংযোগ করুন।অনুগ্রহ করে সংযোগকারী নিশ্চিত করুন এবং প্যাচ কর্ডের ফেরুল পরিষ্কার করা হচ্ছে।
5.2.2 OPM চালু করুন।
5.2.3 তরঙ্গদৈর্ঘ্য নির্বাচন করুন। সংক্ষিপ্ত প্রেস করুন, ক্যালিব্রেটেড তরঙ্গদৈর্ঘ্য নির্বাচন করুন, লক্ষ্য করুন যে নির্বাচিত তরঙ্গদৈর্ঘ্য লেজার উত্স তরঙ্গদৈর্ঘ্যের সাথে একই হতে হবে।
5.2.3 ইউনিট সুইচ। পরম পরিমাপ (dBm) এবং অপটিক্যাল শক্তির আপেক্ষিক পরিমাপ (dB) এবং xW-এর মধ্যে স্যুইচ করতে টিপুন।
5.2.4 আপেক্ষিক মান পরিমাপ। প্রতিটি তরঙ্গদৈর্ঘ্য রেফ মান সেট করতে পারে, টিপুন, বর্তমান মানটিকে রেফ মান হিসাবে সেট করতে পারে এবং আপেক্ষিক মানটি স্বয়ংক্রিয়ভাবে গণনা করতে পারে।
5.3 ডেটা প্রক্রিয়াকরণ।এই ধরনের OPM-এ রয়েছে 1000 ডেটা সেভিং মেমরি।সংরক্ষণের প্রয়োজন হলে চাপুনবোতাম, স্ক্রিনের ডানদিকে ডেটা সেভিং নম্বর প্রদর্শন করবে।তারপর দমন করুনবোতাম, সংরক্ষণ নিশ্চিত করুন, সংরক্ষণ নম্বরটি স্ক্রিনের ডানদিকে অদৃশ্য হয়ে যাবে।কিভাবে পিসিতে ডেটা স্থানান্তর করা যায় এবং ডেটা দেখতে বা মুছে ফেলা যায় দয়া করে সিডি দেখুন।
5.4 তরঙ্গদৈর্ঘ্য স্বয়ংক্রিয় সনাক্তকরণ। পর্দার ডানদিকে "---AU" প্রদর্শিত না হওয়া পর্যন্ত OPM-এর বোতাম টিপুন; টিপুনOLS এর বোতাম, এবং তারপরে এই ফাংশনটি মুক্তি দিতে পারে।
5.5 ফ্রিকোয়েন্সি সনাক্তকরণ।OPM OLS এর ফ্রিকোয়েন্সি পরীক্ষা করতে পারে।যদি সেই অনুযায়ী 270Hz, 1KHz, 2KHz এর OLS আউটপুট ফ্রিকোয়েন্সি, OPM ফ্রিকোয়েন্সি সনাক্ত করবে এবং এটি স্বয়ংক্রিয়ভাবে LCD এর উপরের ডানদিকে দেখাবে।
5.6 ব্যবহারকারী-স্বয়ং ক্রমাঙ্কন।
অনুগ্রহ করে সিডি পড়ুন।
সাধারন তদারকি
6.1 আপনার পাওয়ার মিটারের সংযোগকারী পোর্টগুলি সর্বদা পরিষ্কার রাখুন৷
6.2 খারাপ মানের অপটিক্যাল ফাইবার সংযোগকারী/অ্যাডাপ্টর ব্যবহার করবেন না, অন্যথায়, এটি ডিটেক্টরের ইন্টারফেসের ক্ষতি করবে যা ইউনিটের কার্যকারিতাকে ব্যাপকভাবে প্রভাবিত করবে।
6.3 শুধুমাত্র সরবরাহ করা অ্যাডাপ্টার ব্যবহার করার চেষ্টা করুন।
6.4 একবার ব্যবহার না করা হলে, নিশ্চিত করুন যে অপটিক্যাল পোর্টের উপরে ডাস্ট-প্রুফ ক্যাপটি সঠিকভাবে স্থাপন করা হয়েছে।
6.5 পাওয়ার মিটারের পোর্টে স্ক্র্যাচ এড়াতে ফাইবার সংযোগকারী/অ্যাডাপ্টারের জন্য সাবধানে প্লাগ ইন/আউট করুন।
6.6 পাওয়ার মিটারের অপটিক্যাল পোর্টে নিয়মিত পরিষ্কার রাখুন, দয়া করে সঠিকভাবে অ্যালকোহল ব্যবহার করে সরবরাহ করা তুলো দিয়ে পরিষ্কার করুন।
সমস্যা সমাধান
| সমস্যা |
সম্ভাব্য কারণ |
সমাধান |
| LCD স্ক্রিনে ম্লান ডিসপ্লে |
1. পাওয়ার বন্ধ আছে
2. ব্যাটারির শক্তি খুব কম
|
1. কী টিপুন।
2. ব্যাটারি পরিবর্তন করুন
|
| ভুল পরিমাপ |
1. অপটিক্যাল সংযোগকারী পরিষ্কার নয়।
2. ভুল ফাইবার সংযোগ
|
1. অপটিক্যাল সংযোগকারী পরিষ্কার করুন
2. ফাইবার পুনরায় সংযোগ করুন
|
8.ব্যাটারি পরিবর্তন করুন
আপনি যদি এটি পরিচালনা করার সময় ব্যাটারি দুর্বল দেখতে পান, অনুগ্রহ করে অবিলম্বে ইউনিটটি বন্ধ করুন এবং একটি নতুন ব্যাটারি পরিবর্তন করুন৷
